Режимы работы параллельного порта (SPP, ЕРР, ЕСР) задаются в настройках BIOS.

Для соединения двух компьютеров посредством СОМ-портов используется специальный кабель (рис. 11.5), часто называемый нуль-модемным. Он универсален, то есть позволяет подключаться как к 9-, так и к 25-штырьковому разъему.

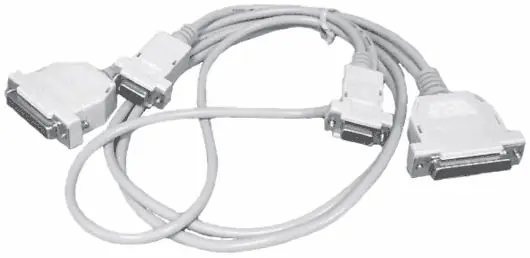

Рис. 11.5. Нуль-модемный кабель для соединения компьютеров через СОМ-порт

Также можно использовать кабель для подключения компьютеров через LPT-порт (рис. 11.6).

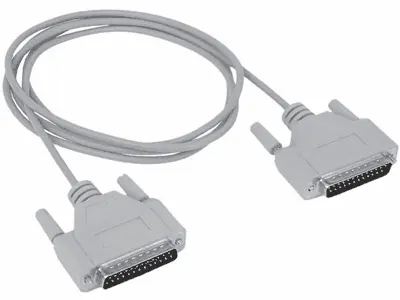

Рис. 11.6. Нуль-модемный кабель для соединения компьютеров через LPT-порт

Использование LPT-кабеля предпочтительнее, так как скорость передачи данных по нему выше, чем через СОМ-порт.

Любой из нуль-модемных кабелей можно прибрести в специальных магазинах. Его также можно сделать и вручную, воспользовавшись паяльником. В этом случае просто необходимо соблюдать правила распайки проводников, описанные в табл. 11.1-11.3.

Как уже упоминалось, скорость передачи данных между портами по нуль-модемному кабелю небольшая, в частности для СОМ-порта она составляет максимум 115 Кбит/с. Однако на практике эта скорость еще ниже, так как сильно зависит от длины кабеля, соединяющего порты, поэтому не рекомендуется использовать кабели длиной более 2–3 м.

Подключить нуль-модемный кабель к выбранным портам – только половина дела, нужно также организовать программный обмен информацией.

Для примера рассмотрим настройки операционной системы Windows ХР Professional. Поддержка подключения по нуль-модемному кабелю в ней уже встроена. Единственное, что нужно сделать, – настроить это подключение в сетевом окружении.

Прежде всего необходимо открыть окно сетевых подключений, выполнив команду Пуск → Сетевое окружение и щелкнув на ссылке Отобразить сетевые подключения. Откроется окно Сетевые подключения (рис. 11.7), в котором отображаются все сетевые подключения, автоматически или вручную настроенные на данном компьютере.

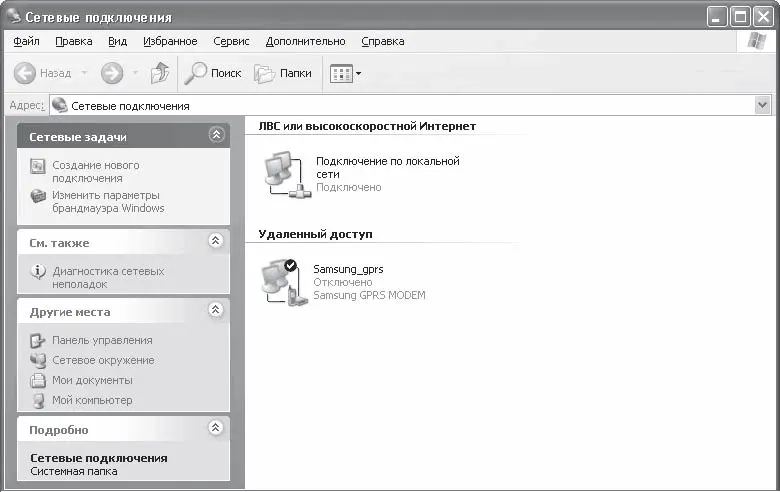

Рис. 11.7. Окно Сетевые подключения

Для создания нового подключения в Windows ХР используется Мастер новых подключений, запустить который можно, выбрав ссылку Создание нового подключения в левом верхнем углу окна.

Работа Мастера новых подключений (рис. 11.8) основывается на результатах ответов пользователя на вопросы. Таким образом он заблаговременно подготавливает нужные ресурсы системы.

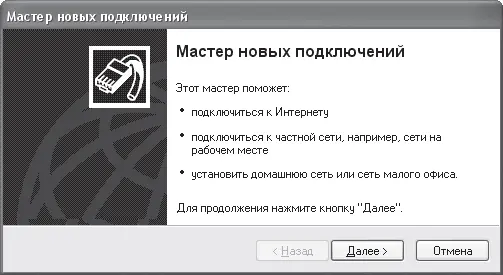

Рис. 11.8. Окно Мастера новых подключений

После запуска мастер спросит, какое из подключений необходимо создать. Под каждым из вариантов находится его краткое описание, поэтому в них легко ориентироваться. В данном случае нужно установить переключатель в положение Установить прямое подключение к другому компьютеру (рис. 11.9) и нажать кнопку Далее.

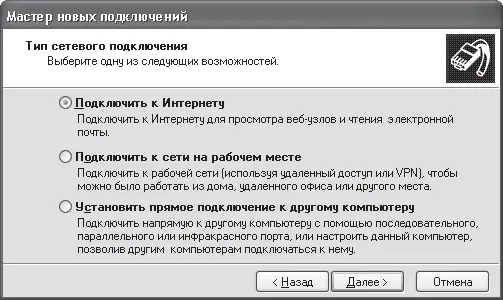

Рис. 11.9. Выбираем тип подключения

В следующем окне предлагается выбрать из двух подключаемых компьютеров главный, то есть определить, какой будет подключаться, а какой – ждать соединения.

Настройка этих подключений идентична, поэтому предположим, что нужно настроить второе, то есть установим переключатель в положение Принимать входящие подключения (рис. 11.10) и нажмем кнопку Далее.

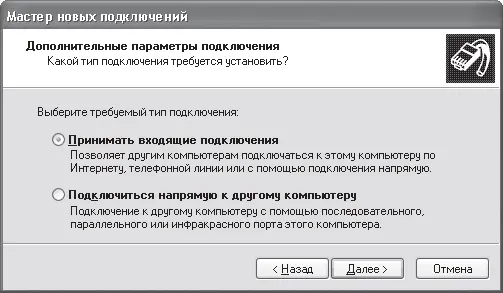

Рис. 11.10. Выбираем вариант подключения
