Фрэнк Солтис - Основы AS/400

Точный формат логического адреса записи изменяется на AS/400 в зависимости от того, как используется индекс. Например, как уже говорилось, каждый элемент сегмента индекса области данных содержит ключ и относительный адрес, в свою очередь включающий в себя номер области данных, идентификацию сегмента области данных записей и порядковый номер записи. Данный относительный адрес уникальным образом идентифицирует запись, соответствующую ключу. В других случаях применения индекса используется иная форма относительных адресов.

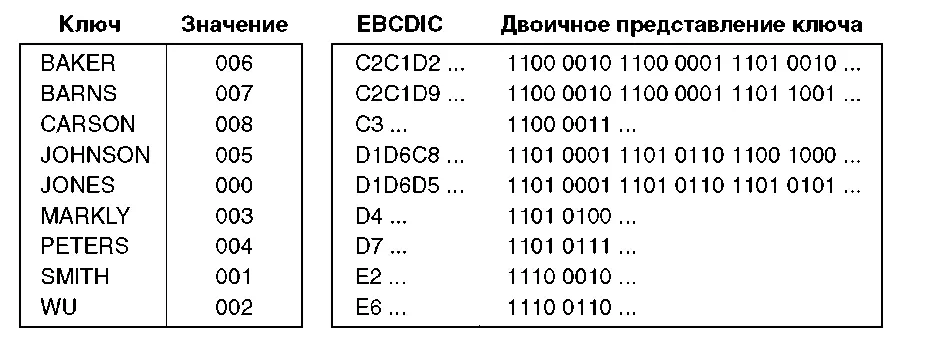

Давайте с помощью этого индекса создадим дерево с двоичным основанием. На рисунке 6.5 показан индекс с рисунка 6.4 с представлением поля ключа в коде EBCDIC. Индекс представлен в шестнадцатеричной и двоичной формах. Например, первая буква имени Baker имеет шестнадцатеричное значение С2. В двоичной системе счисления С2 будет 11000010. Вторая буква имени Baker имеет шестнадцатеричное значение С1 (11000001 двоичное). Каждый ключ располагается в памяти в виде цепочки нулей и единиц, как показано на рисунке.

Теперь с помощью двоичного представления ключей можно создать дерево с двоичным основанием. При построении дерева ключи добавляются по одному. Сначала последовательность битов каждого нового ключа просматривается слева направо в поисках первого, отличающего данный ключ от всех ключей, уже вставленных в дерево. Предположим, что единственным элементом дерева является Baker и мы хотим добавить элемент Barns. Взглянув на рисунок 6.5, можно увидеть, что первым отли

чающимся битом (сканирование всегда идет слева направо) будет пятый в третьем байте. Если в дереве только два элемента Baker и Barns, то чтобы отличить один от другого, достаточно проверить пятый разряд третьего байта. Если разряд равен 0, то это элемент Baker, а если 1, то Barns.

Допустим, теперь мы хотим добавить к дереву Carson. Тогда первым битом, отличающимся и от Baker, и от Barns, будет восьмой первого байта.

Последовательность построения дерева показана на рисунке 6.6. На первом шаге в дереве есть единственный окончательный узел для Baker. Окончательный узел содержит некоторый текст (в данном случае «Baker») и логический адрес записи 006. На втором шаге к дереву добавляется Barns. Здесь к дереву непосредственно над Baker добавляется тестовый узел для проверки пятого разряда третьего байта. Тестовый узел содержит общий текст ключей (BA) и номер бита, который должен проверяться в следующем байте. В нашем примере с двумя байтами совпадающего текста (ВА) ясно, что бит, нуждающийся в проверке, находится в следующем (третьем) байте, задавать который явно не обязательно. При выборе следующего узла всегда берется левый, если проверяемый бит равен 0, и правый — в противоположном случае. Справа от первого окончательного узла добавлен второй окончательный узел для Barns с логическим адресом записи 007. Обратите внимание, что после удаления общего текста, терминальные узлы содержат только остатки имен (KER и RNS для Baker и Barns соответственно).

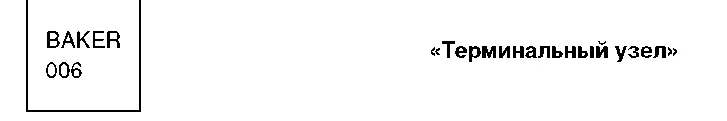

Шаг 1: В дереве только BAKER

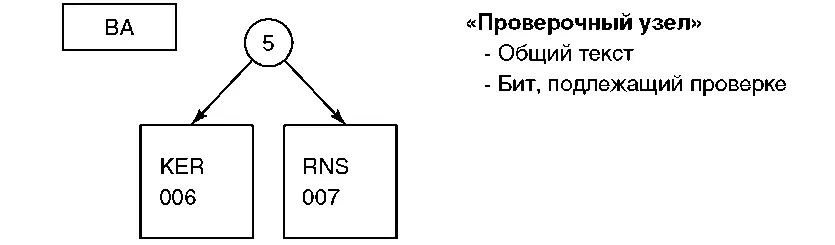

Шаг 2: Добавляем BARNES

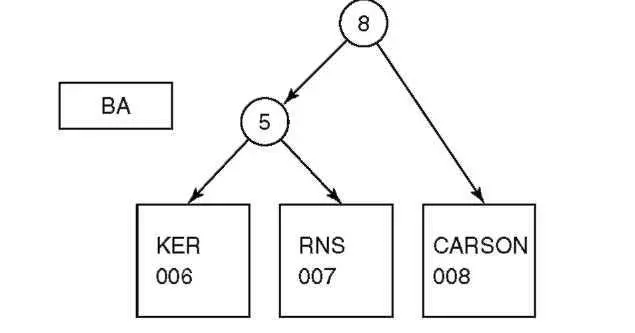

Шаг 3: Добавляем CARSON

Рисунок 6.6. Построение дерева с двоичным основанием

На шаге 3 к дереву добавляется Carson. Создается новый тестовый узел для проверки восьмого бита первого байта. В новом тестовом узле нет общего текста. Если при проверке восьмой бит первого байта равен 0, то далее следует проверить расположенный левее тестовый узел для Baker/Barns. Если же восьмой бит первого байта равен 1, то следующим будет окончательный узел справа для Carson. Данный узел содержит текст (CARSON) и логический адрес записи 008.

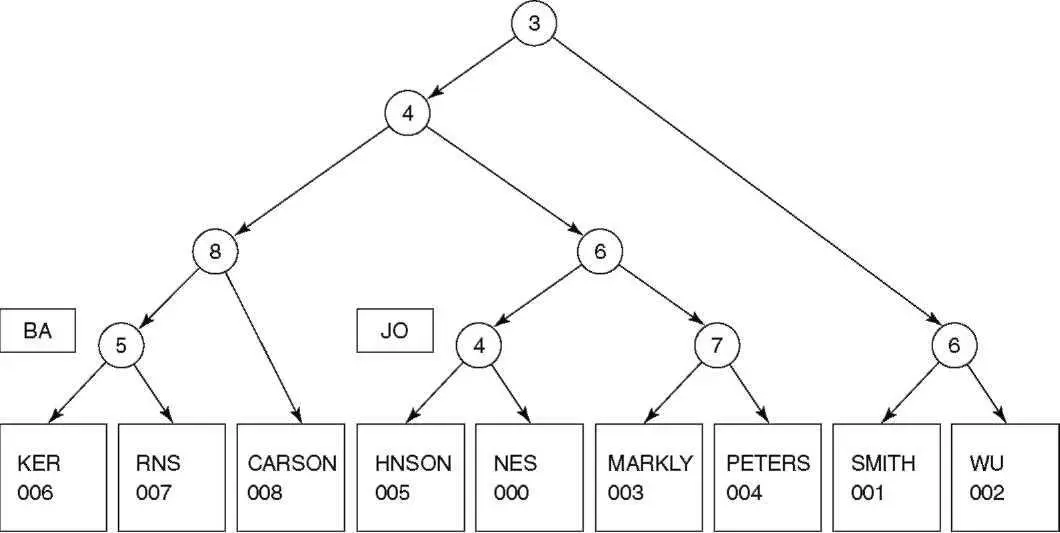

На рисунке 6.7 дерево показано полностью, со всеми девятью элементами. Тестовый узел наверху дерева называется корневым узлом. Хотя в данном примере представлен относительно небольшой индекс, он иллюстрирует многие характеристики дерева с двоичным основанием.

Рисунок 6.7. Пример дерева с двоичным основанием
