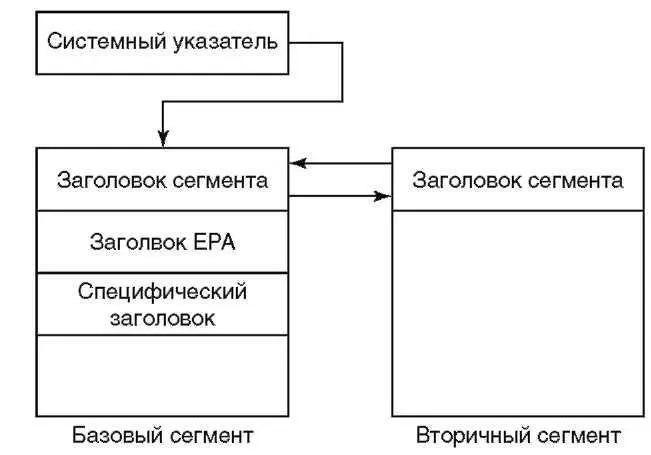

Рисунок 5.7Многосегментные объекты

Выделение сегментов происходит при создании системного объекта посредством команды «Create xxx», где «xxx» — тип создаваемого объекта. На рисунке 5.8 показаны исходные параметры и результаты команды «Create» на уровне MI. Эта команда использует пространственный указатель для доступа к шаблону объекта, содержащегося в пространственном объекте. Читателю следует иметь в виду, что команды «Create xxx» MI — это не то же самое, что и команды «CRTxxx» OS/400. Например, команда OS/400 «CRTRPGPGM» должна выполнить ряд предварительных шагов, прежде чем дело дойдет до заключительного прохода компиляции программы — вызова «Create» в MI. Исполнение этой команды на уровне MI приводит к созданию в одноуровневой памяти базового и вторичных сегментов.

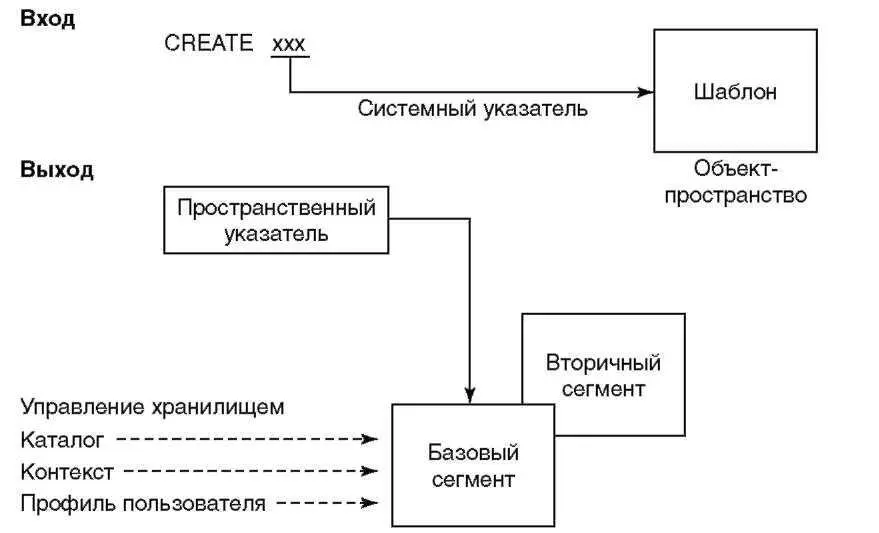

Рисунок 5.8 Создание объекта

Для отражения наличия нового объекта обновляются различные справочники, поддерживаемые SLIC. Компоненту управления памятью нужен доступ к сегменту, поэтому выполняется обновление одного из справочников компонента. Если объект создается в библиотеке (аналогичный термин ниже MI — контекст), то туда также нужно внести его имя и местоположение. Если библиотека не задана, то объект помещается в текущую библиотеку задания, вызвавшего команду «Create» (одна библиотека из списка для каждого задания всегда обозначается как текущая). Аналогично, следует обновить профиль пользователя или группы, чтобы обозначить владельца нового объекта. Заключительный этап — создание системного указателя на объект и возвращение его пользователю, запросившему о создании.

Теперь, после рассмотрения структуры системных объектов и их отображения на сегменты памяти можно перейти к рассмотрению содержимого заголовков сегмента и ЕРА. Как мы видели на рисунке 5.6, заголовок сегмента занимает первые 32 байта каждого сегмента, составляющего системный объект. Заголовок ЕРА присутствует только в базовом сегменте системного объекта.

Заголовок сегмента содержит следующую информацию:

байт типа;

биты флагов:

существования (постоянный или временный);

авторасширения;

наличия в сегменте тегов;

другие;

число выделенных для него страниц;

адрес базового сегмента объекта;

адрес ассоциированного пространства объекта.

Последние два адреса не следует путать с системным указателем и пространственным указателем на системный объект. Они представляют собой 64-разрядные адреса, используемые SLIC.

Байт типа определяет, что это за сегмент. Есть две категории типов сегментов: входящие в состав объектов MI, и используемые только SLIC ниже MI. Ранее мы говорили только о сегментах для объектов MI. Однако, есть целая категория сегментов для структур данных SLIC, которые не являются частью системных объектов MI. Эти сегменты, в отличие от объектов, не рассматриваются как единое целое.

Мы уже рассмотрели два типа сегментов, входящих в состав системного объекта: базовый и сегмент ассоциированного пространства. Всего же в состав различных системных объектов MI могут входить сегменты более дюжины других типов. О некоторых из них мы поговорим в следующих главах.

Примерно 40 типов сегментов используются только SLIC. Все его элементы, начиная от таблиц управления памятью до рабочей области, используемой транслятором, имеют свои типы сегментов. Обсуждение этих типов сегментов также имеет смысл пока отложить. На данный момент важно лишь то, что эти сегменты существуют, и что они создаются и управляются аналогично сегментам, используемым для системных объектов.

Заголовок сегмента содержит несколько битов флагов, задающих его характеристики. Три наиболее важных флага — существования, авторасширения и наличия тегов. Бит существования указывает, постоянный это сегмент или временный. Постоянный сегмент остается в системе до тех пор, пока не будет явно удален, тогда как временный исчезает при следующей загрузке системы.

При установленном бите авторасширения компонент управления памятью будет распределять сегменту дисковые страницы всякий раз, когда это понадобится. В заголовке сегмента имеется поле, содержащее число дисковых страниц, распределенных для сегмента. Если бит авторасширения сброшен, то сегмент никогда не вырастет сверх своего начального размера. Кстати, в этом случае компонент управления памятью пытается разместить весь сегмент в непрерывной области на диске. Если же бит включен, то сегмент, скорее всего, будет состоять из несмежных страниц диска. Таким образом, отключение данного бита может повысить производительность за счет предварительного распределения всех страниц.
