Фрэнк Солтис - Основы AS/400

Одноуровневая память — это используемая в AS/400 разновидность виртуальной памяти, обеспечивающая логическое представление памяти, которое не обязательно соответствует ее физической структуре. Достаточно представлять себе одноуровневую память как очень большое адресное пространство, внутри которого все и хранится. Различия между обычными системами виртуальной памяти одноуровневой памятью AS/400 описаны в главе 8.

Адресное пространство AS/400 логически разделено на блок последовательных байтов, называемых сегментами. В System/38 и первых AS/400 использовалось два размера сегмента: 64К и 16М. 16-мегабайтный сегмент состоял из 256 сегментов по 64К и иногда назывался сегментной группой. При переходе на 64-разрядную адресацию сегменты меньшего размера были исключены, остался только сегмент размером в 16М.

Сегменты не перекрываются и всегда начинаются с границы. Это означает, что 24 младших (самых правых) бита адреса первого байта каждого сегмента размером 16М всегда равны 0. Каждый 16-мегабайтный сегмент уникально задается 40 старшими (самыми левыми) битами 64-разрядного адреса.

Отображение адресного пространства AS/400 на физическую основную память и диски осуществляется компонентом управления памятью SLIC с помощью блоков памяти по 4К, называемых страницами9. Сегмент состоит из целого числа таких страниц, которые не обязательно расположены в физической памяти последовательно.

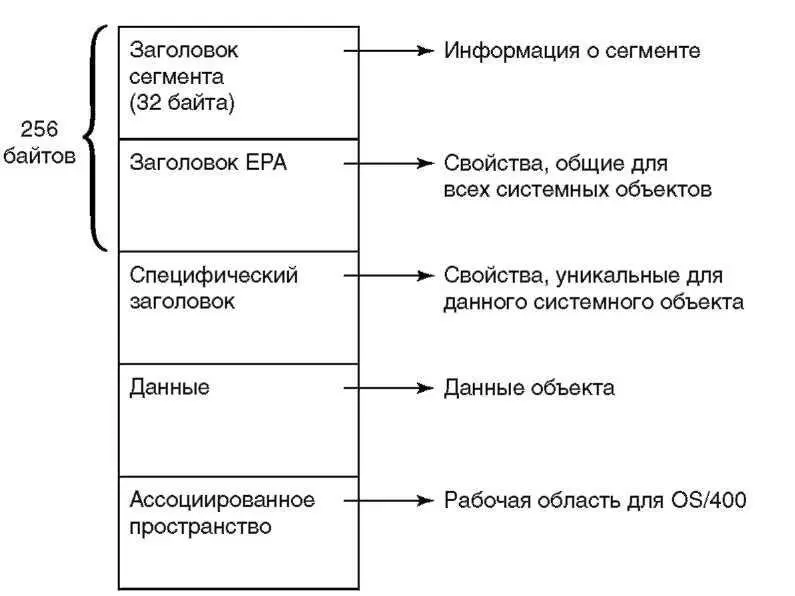

На рисунке 5.6 изображен формат системного объекта в одноуровневой памяти. Первые 32 байта содержат заголовок, предоставляющий информацию о самом сегменте. Далее следует заголовок EPA (Encapsulated Program Architecture). ЕРА была создана для спецификации внутренней структуры инкапсулированных объектов System/38, а затем та же внутренняя структура была перенесена в AS/400. Заголовок ЕРА содержит атрибуты (свойства) общие для всех системных объектов, независимо от типа. Заголовок сегмента и заголовок ЕРА вместе занимают первые 256 байтов всякого системного объекта.

9System/38 и первые модели AS/400 использовали размер страницы в 512 байтов. Размер страницы был увеличен до 4К при переходе на 64-разрядную RISC-аппаратуру.

8Число байтов, адресуемых 64-разрядным числом, настолько велико, что большинство людей не могут соотнести его с чем-либо, что можно «пощупать руками». Когда в AS/400 был 48-разрядный адрес, мы, бывало, говорили, что число адресуемых байтов равно расстоянию от Земли до Солнца и обратно в миллиметрах. Для 64-разрядного адреса нужна какая-то новая аналогия.

Рисунок 5.6.Структура системного объекта

Рисунок 5.6. Структура системного объекта

Каждый тип объекта содержит свойства, присущие только ему: свойства программы уникальны по сравнению с областью данных, и наоборот. Эти индивидуальные свойства содержатся в специфическом заголовке (customized header) объекта, следующем после заголовка ЕРА.

После трех заголовков следуют компоненты, составляющие данный объект: например, за специфическим заголовком программы размещается последовательность команд. Так как все системные объекты имеют пространственную часть, пространственный компонент присутствует всегда. В MI он называется ассоциированным пространством. Конкретный набор компонентов и порядок их следования зависят от типа объекта.

Типов системных объектов слишком много, для того чтобы подробно описывать специфические заголовки и компоненты объектов. Однако некоторые примеры мы рассмотрим.

Как мы уже говорили, системные объекты занимают один или несколько сегментов и всегда начинаются с границы сегмента. Первый сегмент называется базовым — его имеет каждый объект, и на него всегда ссылается системный указатель. В зависимости от типа объекта, он может занимать один или несколько вторичных сегментов, большинство объектов занимают их ассоциированным пространством. Ни один сегмент не может быть частью более чем одного системного объекта.

На рисунке 5.7 показан системный объект, занимающий два сегмента, при этом системный указатель ссылается на базовый сегмент. Обратите внимание, что у каждого сегмента — свой заголовок. Заголовок сегмента содержит информацию о сегменте, а не о содержащемся в нем объекте. В заголовке сегмента также содержатся адреса, связывающие сегменты друг с другом. Заголовок ЕРА содержится только в базовом сегменте. За заголовком ЕРА, также только в базовом сегменте, следует специфический заголовок объекта.
