ODT состоит из двух компонентов. Первая — ODV (ODT Direction Vector) — содержит по одному элементу для каждого операнда программы. Все элементы имеют одинаковую длину, так что значение из последовательности команд может использоваться как индекс в ODV. Элементы ODV описывают операнды. В нашем примере, операнды 6 и 3 — это двоичные числа длиной 2 байта, а операнд 2 — константа. Константы и другие типы операндов могут иметь переменную длину, что задает необходимость второго компонента ODT. OES (ODT Entry String) содержит операнды переменной длины, не умещающиеся в ODV. Содержимое поля ODV указывает на начало цепочки в OES. В нашем примере операнд 2 представляет собой константу 1253.

Пример иллюстрирует несколько характеристик команд MI модели ОРМ. Во-первых — это команда арифметического сложения. Это не команда двоичного или десятичного сложения, или сложения с плавающей запятой; она универсальна. Формат операндов команды определяется в ODT. В нашем примере используются двоичные целые операнды, но они могли бы иметь любой числовой формат. За генерацию необходимых преобразований отвечает транслятор.

Во-вторых, из примера видно, что ОРМ MI — неисполняемый интерфейс. Обратите внимание, что ни с операндом 3, ни с операндом 6 не связаны значения. Элемент ODV эквивалентен объявлению переменной. Память для переменной не выделена, так что транслятор обязан завершить компиляцию и назначить переменным регистры или области памяти.

И, наконец, в примере показана обычная вычислительная команда. Команда, работающая с объектом, имела бы аналогичный формат, но в ODT было бы указано, как найти объект (детали адресации объектов будут рассмотрены в главе 5).

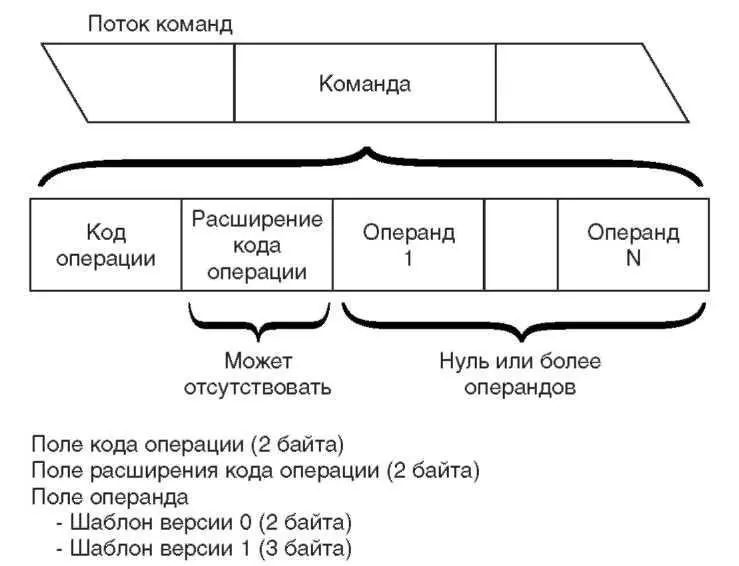

Рисунок 4.8 Формат команд MI

На рисунке 4.8 показан формат команд ОРМ MI в потоке команд. Команда состоит из кода операции, необязательного расширения кода операции, а также нуля или более операндов. MI проектировался в расчете на последующие расширения, так что формат команды допускает увеличение числа команд и операндов. Код операции и его расширение представляют собой 16-разрядные поля. Поле операнда, используемое как индекс в ODV, первоначально на System/38 имело длину 16 бит, но затем было расширено до 24 бит. Это означает, что в программе может быть до 16 миллионов (224) разных операндов, и эта цифра может быть увеличена.

Экономия памяти не была слишком важна для шаблона программы. Например, команда арифметического сложения заняла бы 2 байта для кода операции, 2 байта — для расширения кода операции и 9 байтов — для операндов. Получается 13 байтов, и мы еще не учли пространство для операндов в ODT. Не удивительно, что пользователи System/36 были недовольны объемом дискового пространства, занимаемого программами.

В таблице 4.14 показано назначение битов кода операции MI. Бит 3 задает вычислительный или невычислительный формат команды. Во втором случае функция, которая должна быть выполнена, закодирована в битах 5-15 кода операции. Функция, выполняемая вычислительной командой, задается битами 8-15. В этом случае, как в примере с арифметическим сложением, биты 5-7 содержат дополнительную информацию о команде.

Бит 6 вычислительного формата указывает, должно ли производиться округление. Обычно, округление характерно для арифметики с плавающей запятой, однако, проектировщики MI имели в виду не это. AS/400 — это машина для коммерческих расчетов, и округление, используемое в MI — это десятичное округление. Десятичные данные рассматриваются как данные с плавающей десятичной запятой.

Бит 7 указывает на сокращенную форму команды, что также имеет смысл только для вычислительных команд. В нашем примере арифметического сложения участвуют три операнда. Два из них складываются, и результат помещается в третий, то есть два первых операнда не изменяются. Сокращенная команда также складывает первые два операнда, но результат помещается в первый операнд. Таким образом, сокращенная команда использует формат только с двумя операндами.

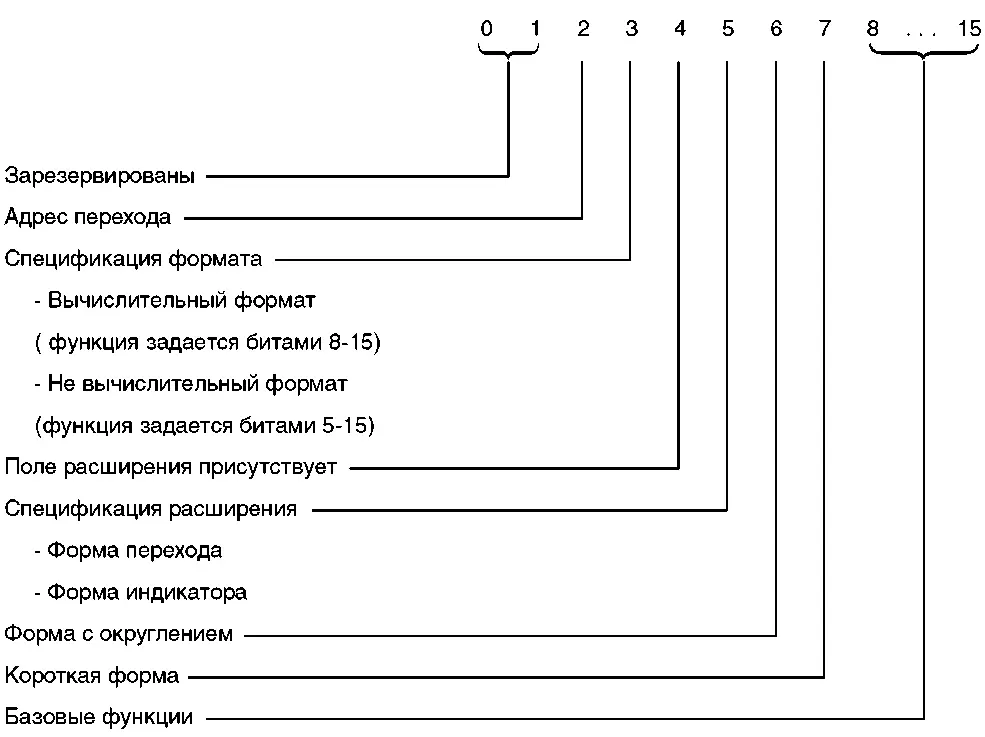

Таблица 4.1 Назначение битов кода операции
