Структура компиляторов программной модели ILE показана на рис. 4.3.

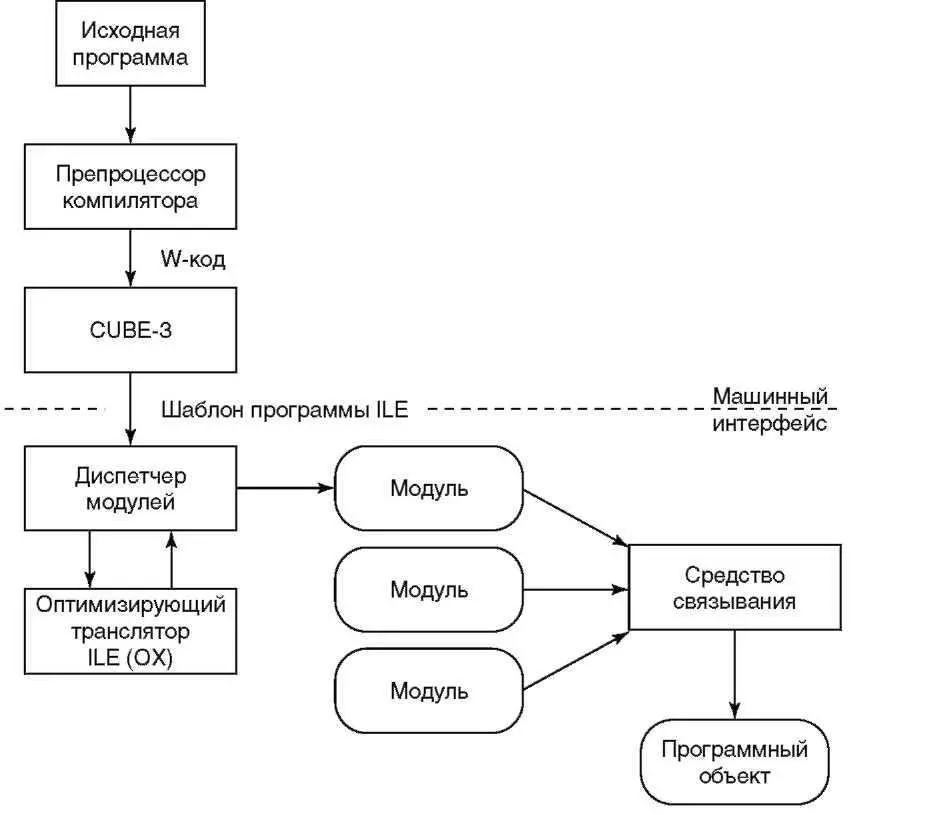

Рисунок 4.3 Компилятор программной модели ILE

Препроцессор компилятора ILE генерирует общую промежуточную форму — W-код. Постпроцессор таких компиляторов называется CUBE-3. Цифрой 3 обозначено третье и самое последнее поколение технологии компиляторов IBM. CUBE-3 и W-код спроектированы с учетом эффективной поддержки RISC-процессоров.

Другие системы IBM, в частности RS/6000, используют те же технологии. Постпроцессор компилятора ILE генерирует непосредственно шаблон программы ILE, устраняя IRP и шаг PRM. Чтобы обеспечить необходимую оптимизацию RISC-процессоров, в MI добавлены арифметические команды и команды переходов в стиле W-кода, которые мы рассмотрим далее.

Модель ILE — единственная программная модель для RISC-процессоров — является расширением архитектуры MI. На системах IMPI программные модели ILE и ОРМ/ЕРМ сосуществуют, так что на одном и том же компьютере может использоваться и код, сгенерированный старыми компиляторами, и сами компиляторы.

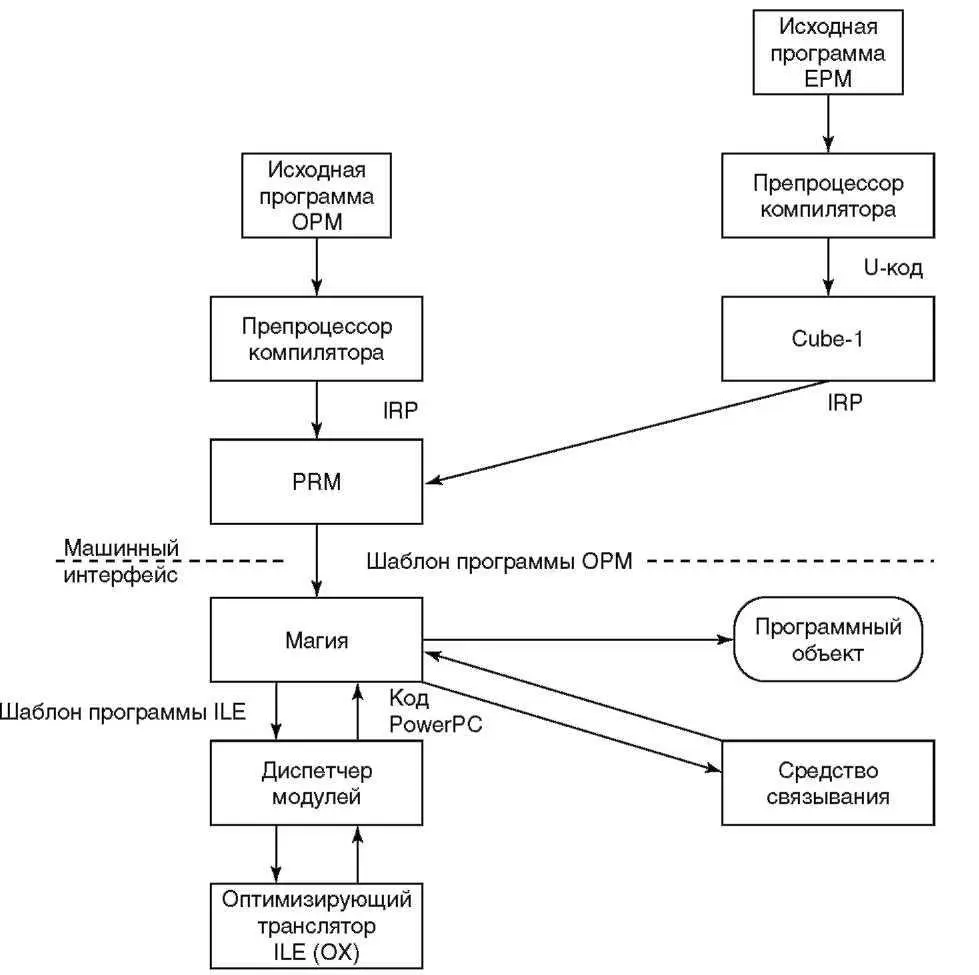

Рисунок 4.4 Компиляторы ОРМ и ЕРМ на V4 RISC

Перенос программы ОРМ/ЕРМ на систему RISC вызывает ее внутреннее преобразование в программную модель ILE. На рис. 4.4 показаны шаги компиляции ОРМ или ЕРМ для системы RISC версии 4. Для использования старых компиляторов на новых RISC-моделях нужен дополнительный шаг: результат работы таких компиляторов — шаблон оригинального MI — должен быть преобразован в шаблон ILE MI. Компонент, выполняющий данное преобразование, называется Magic, (намек на то, что преобразование происходит как бы магическим образом).

Рисунок 4.4Компиляторы ОРМ и ЕРМ на V4 RISC

Сравнивая MI с обычным машинным интерфейсом, мы отмечаем, что MI — интерфейс высокого уровня. Дело в том, что многие команды MI выполняют очень сложные функции. Например, не многие обычные машинные интерфейсы содержат функции вызова, поддерживающие как раннюю, так и позднюю компоновку, для них более характерны обычные команды перехода.

Чтобы лучше понять разницу, разберем команду обычного машинного интерфейса (см. рисунок 4.5). Она состоит из кода операции и одного или нескольких полей операндов. Команды могут быть арифметическими (в каждом компьютере есть команда сложения), передачи управления и манипуляции с данными. Самое важное, с какого рода операндами имеют дело эти команды.

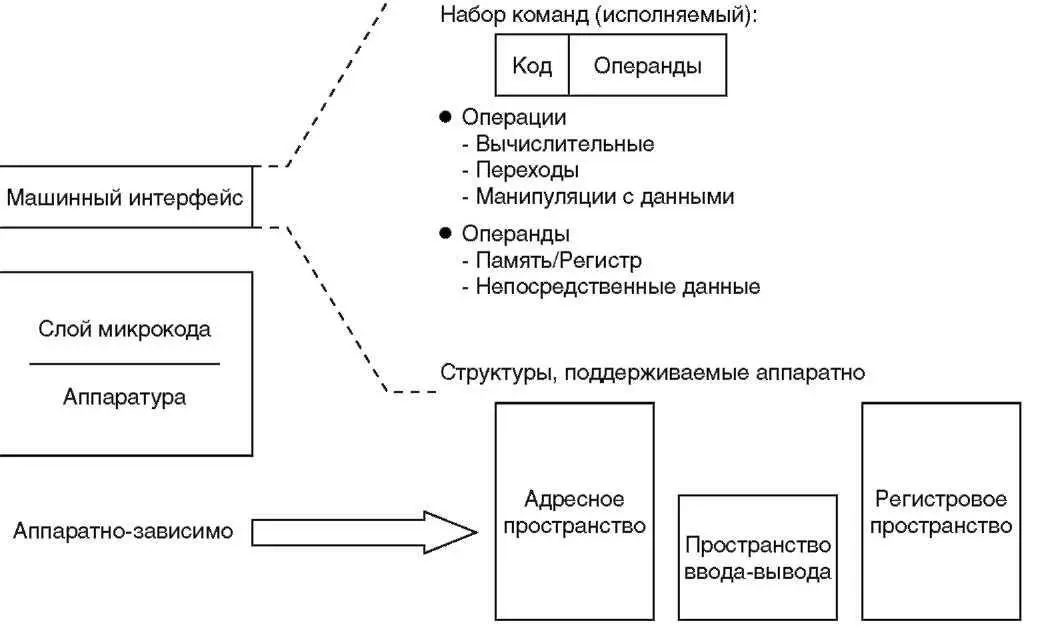

Рисунок 4.5 Обычный машинный интерфейс

Обычные машинные интерфейсы работают с содержимым регистров, памяти или непосредственно с данными, записанными в самой команде. Иначе говоря, они «не подозревают» о данных приложения или операционной системы. Возьмем стандартную команду «регистровое сложение». Она задает два регистра процессора и выполняет операцию, извлекая биты из одного регистра, складывая их с битами из другого регистра и помещая результат в определенное место. Смысла этих битов команда «не понимает» —о нем «заботится» программа. Для машины это просто набор битов, к которому применяется алгоритм сложения. То, что в регистрах находятся, например, имена двух сотрудников и поэтому рассматривать их в качестве арифметических операндов нет смысла, никого не волнует. Операции этого уровня просто механически обрабатывают содержимое регистров или памяти.

Мы уже говорили о недостатке такой структуры — ее существенной зависимости от аппаратной технологии. Так как команды: работают в адресном пространстве, с областями ввода/вывода и регистрами, они привязаны к этим физическим структурам. Изменение последних может потребовать изменения команд. Значит, преобразование существующих программ может вызвать существенные проблемы.

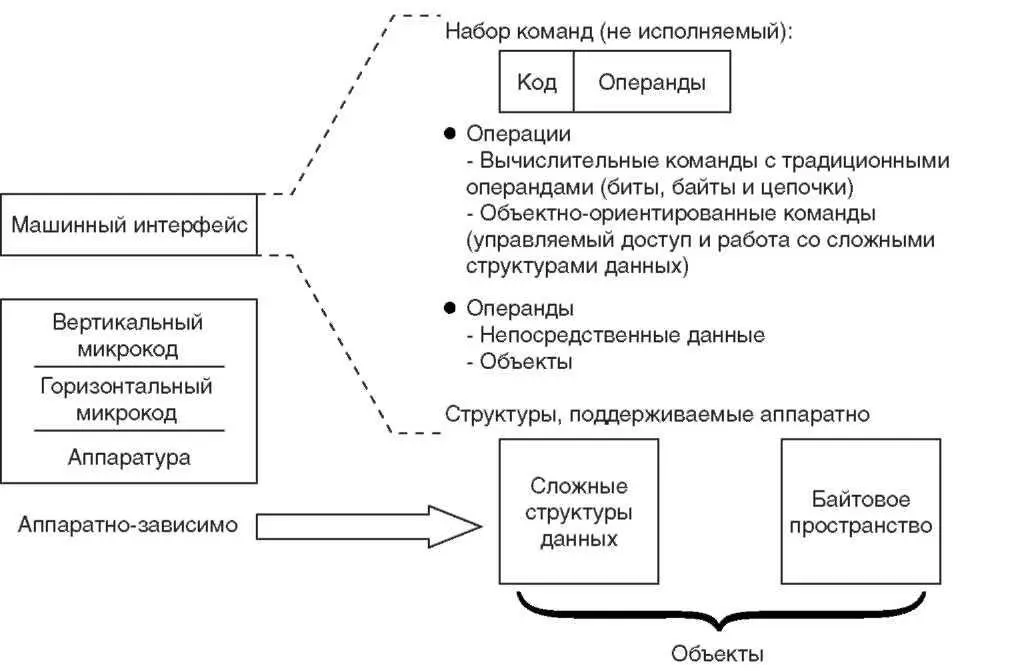

Рисунок 4.6 Машинный интерфейс AS/400

Машинный интерфейс AS/400 (см. рисунок 4.6) устроен совсем иначе. У него, как и у обычных, есть набор команд с кодами операций и операндами. Есть в нем и разные типы арифметических операций (например, команды: сложения) и операций передачи управления, работающие с традиционными операндами. Но в отличие от обычного интерфейса в нем есть команды, аналогичные промежуточному представлению, используемому в современных компиляторах ЯВУ, а также структуры данных (объекты).
