Иллюстрировать наш рассказ будет рисунок 10.4, представляющий собой несколько упрощенную версию рисунка 9.2. На нем показаны действия, выполняющиеся до посылки сообщения о начале операции («Opstart») по шине SPD соответствующему

IOP.

На рисунке изображена команда MI «REQIO», а также SPD и пользовательский буфер. Для простоты показан только один IOM. Как и раньше, запрос посылается в очередь IOM. Когда IOM завершает свою обработку, запрос на передачу («SENDREQ») отправляется IPCF. Именно здесь мы ранее остановились, рассматривая пример.

Для операции ввода-вывода IPCF создает две структуры данных. Первая — это сообщение запроса ввода-вывода (IORM), позволяющее IPCF отслеживать выполнение этого запроса и хранить информацию о его отправителе. Вторая структура данных — это блок управления запросом-ответом (RRCB). С его помощью IOP на плате адаптера SPD определяет тип запрошенной операции, расположение в памяти данных, которые должны быть считаны или записаны, а также то, куда следует поместить состояние завершения. Эта структура данных получает информацию от семи блоков управления, изображенных на рисунке 10.3

Форматы IORM и RRCB показаны на рисунке 10.5. Здесь также представлен формат двух сообщений шины SPD, используемых для начала и завершения операции ввода-вывода.

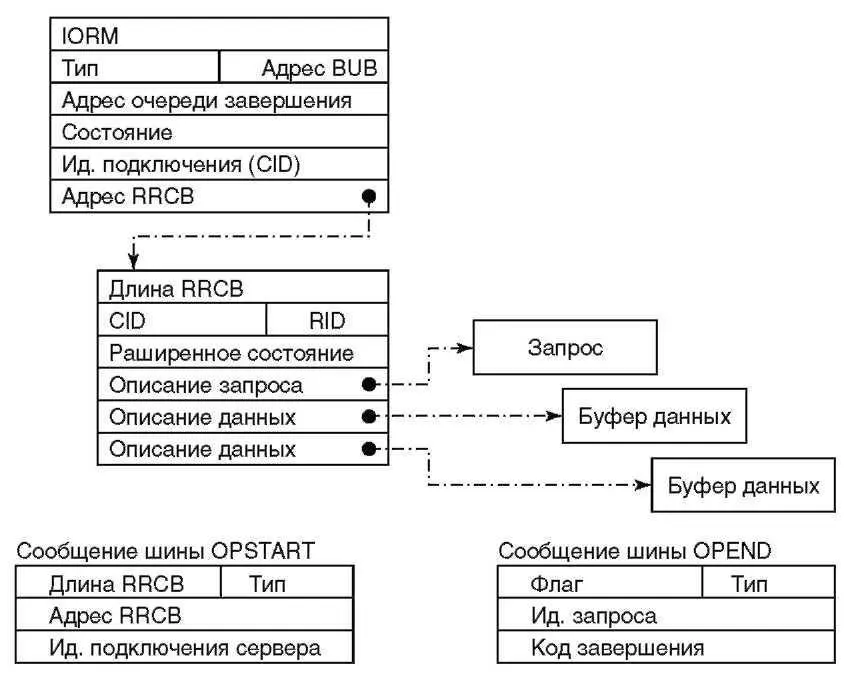

Рисунок 10.5 Структуры данных IPCF

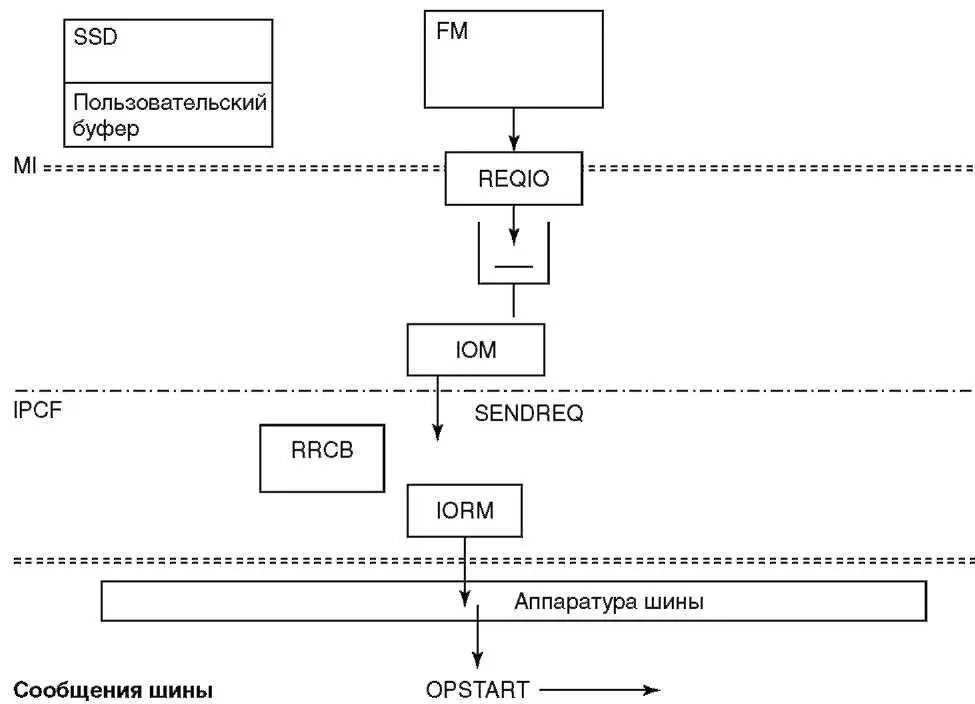

Рисунок 10.4.Операция ввода-вывода (начало)

IORM — это сообщение, указывающее, кто запросил данную операцию ввода-вывода, или, точнее, кого следует уведомить о ее завершении. Поля сообщения задают его тип и адрес блока устройства шины. Этот адрес показывает, где расположен BUB для шины SPD, а также IOP для устройства, которому послан запрос. Данное сообщение будет поставлено в очередь, связанную с указанным BUB, на все время ожидания завершения ввода-вывода. Постановка в очередь означает, что IPCF сохраняет в BUB адрес данного IORM. В очереди одного BUB одновременно может находиться более одного IORM, то есть на шине SPD может одновременно быть несколько ожидающих операций.

В IORM также указан адрес очереди, куда будет послано сообщение по завершении ввода-вывода. Эта очередь связана с IOM, отправившим запрос IPCF. Перед посылкой сообщения в очередь IOM, поле состояния в IORM будет заполнено информацией о том, завершилась ли операция нормально или нет.

Последние два поля IORM — это идентификатор подключения CID и адрес RRCB. CID инициализируется IPCF с использованием блоков управления подключениями, рассмотренных в предыдущем разделе. CID уникально идентифицирует устройство. IPCF получает CID из удаленного блока управления подключением, используя информацию IORM. Адрес RRCB задает место расположения в памяти данного блока управления. Обратите внимание, что в этих блоках используются реальные, а не виртуальные адреса.

RRCB — это блок управления, от которого IOP получает подробную информацию об отправляемом запросе ввода-вывода. В отличие от блоков управления, инициализируемых во время загрузки системы, RRCB — это временный блок управления, который создается для каждого запроса ввода-вывода. RRCB может иметь переменную длину, так что первое поле задает размер блока в памяти. После поля длины следуют два поля, задающие CID (тот же, что и в IORM) и идентификатор RID, позволяющий различать запросы. Далее следует поле расширенного состояния, нужное, если возвращаемая информация состояния не умещается в поле состояния в IORM.

Остальные поля RRCB содержат адреса основной памяти. Первым идет адрес самого запроса ввода-вывода, за ним — адреса одного или нескольких буферов данных. В нашем примере запрос ввода-вывода — это команда модему, а не запрос на получение находящейся в буферах данных информации от удаленной вычислительной системы. Запрос ввода-вывода не записывается в RRCB, так как имеет разную длину для разных устройств, а находится в памяти по адресу, заданному этим полем. Буферы данных, на которые указывают следующие поля, содержат данные, подлежащие передаче на устройство. В нашем примере здесь будет размещаться адрес пользовательского буфера — SSD, в котором хранится запрос SQL к удаленной системе.

На рисунке 10.5 приведены также форматы двух сообщений шины: «OPSTART» и «OPEND». Это примеры 12-байтовых сообщений, посылаемых по шине SPD во время операций устройства, о которых говорилось выше. Первое сообщение, «OPSTART», используется в нашем примере для запуска операции ввода-вывода.
