Устройства не обязательно подсоединяются к адаптеру непосредственно. Они могут быть подключены к внешнему контроллеру, а через него — к плате адаптера. Иногда к контроллеру можно подключать несколько устройств, одного или разного типа, но обычно он специализирован для некоторого класса устройств. Например, есть котроллеры коммуникаций, дисков, принтеров и т. д. Системный объект, используемый для описания контроллера на уровне MI, называется описанием котроллера CD (controller description), а эквивалентный объект OS/400 — также описанием котроллера, но обозначается аббревиатурой CTLD (controller description).

Устройства и контроллеры могут подключаться к системе не только локально, но и удаленно с помощью разных типов связи. Системный объект MI для описания линии или сети называется описанием сетиND (network description). OS/400 использует как объект описание линии LIND (line description), так и объект описание сетевого интерфейса NETINTD (interface description).

OS/400 также рассматривает весь ввод/вывод как набор устройств источников-стоков. Вспомните, что OS/400 ничего не «знает» о дисках, а все элементы поверх MI рассматривает как объекты с памятью внутри. С точки зрения OS/400 устройство ввода-вывода — либо источник информации, поступающей в систему извне, либо сток информации, передаваемой из системы. Устройство никогда не используется для хранения информации в системе. Таким образом, весь дисковый ввод-вывод выполняется в SLIC ниже MI.

4Денис! Эту сноску — на поля! Таблица по старому изданию, сравнить с новым. Для верстальщика: по-моему, стоит убрать рамку — будет красивее

Таблица 10.1.Язык ввода-вывода

Думаю, Вас уже не удивляет, что ввод-вывод, как и практически все остальные компоненты AS/400, оперирует собственной терминологией и набором аббревиатур. Чтобы рассуждать о вводе-выводе, с этими обозначениями4 необходимо познакомиться. Список сокращений, которые я собираюсь использовать в своем рассказе, приведен в таблице 10.1. Это язык ввода-вывода.

Как уже говорилось, сегодня в устройствах ввода-вывода AS/400 все еще преобладает шина SPD. Поэтому рассказ о вводе-выводе в следующих разделах я буду иллюстрировать примерами именно для этой шины, при необходимости, отмечая существенные отличия с вводом-выводом по шине PCI. Впрочем, везде, за исключением самих нижних уровней SLIC, эти различия незначительны. Архитектура ввода-вывода AS/400 предназначена для работы с самыми разными интерфейсами, так что добавление в будущем новых интерфейсов окажет минимальное влияние на существующее системное ПО. И конечно, с точки зрения приложений никаких различий вообще нет; это гарантируется архитектурой, не зависящей от технологии.

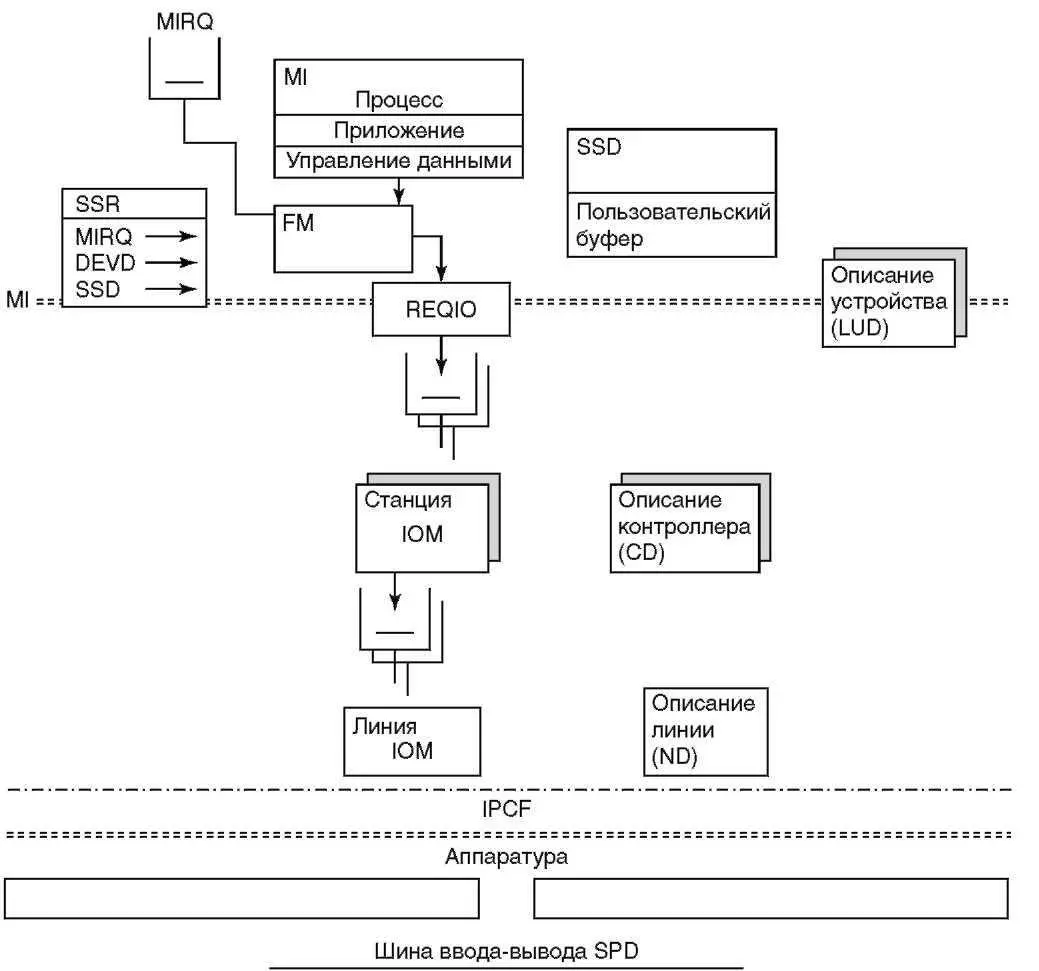

Структура ввода-вывода SPD для AS/400, от MI до средства связи между процессами (IPCF) в SLIC, представлена на рисунке 10-2. В верхней части рисунка показан процесс MI — пример пользовательской прикладной программы, выполняющейся в системе.

Рисунок 10.2. Структура ввода-вывода AS/400

В главе 8 для пояснения к рассказу об одноуровневой памяти мы использовали похожий простой пример. Теперь расширим этот пример для иллюстрации операций ввода-вывода. Если Вы помните, тогда прикладная программа выполняла последовательное чтение индексированного файла базы данных, которое, могло быть выполнено либо с помощью команды «Read» ЯВУ, либо с помощью команды: SQL «FETCH». Результатом в обоих случаях — запрос на выполнение операции ввода-вывода для считывания записи с диска. Чтобы сделать пример более интересным, предположим, что вместо считывания записи с диска, подключенного к локальной машине, нужно считать запись из удаленной системы на другом конце линии связи, используя для этого команду SQL.
