агент перемещения данных;

службы NDMP;

сеансы NDMP.

Рассмотрим эти компоненты подробнее.

Агент перемещения данных (data mover agent – DMA) представляет собой основное приложение резервного копирования. Он устанавливает сеансы NDMP с поставщиком услуг NDMP (рассматривается далее) и управляет последовательностью действий, необходимых для настройки операции резервного копирования или восстановления. Кроме того, иногда агент перемещения данных называется клиентом NDMP.

Протокол NDMP поддерживает службы, которые могут выступать в роли абонентов или генераторов и позволяют одному устройству быть и абонентом и генератором потоков данных. Протоколом NDMP версии 5 поддерживается три типа служб.

Служба данных взаимодействует с первичным устройством хранения (например, с устройством NAS). Эта служба работает с томом или файловой системой, которая копируется на резервный носитель или восстанавливается.

Служба магнитных накопителей взаимодействует со вторичным устройством хранения, как правило, накопителем на магнитной ленте.

Служба трансляции выполняет преобразование данных, включая мультиплексирование нескольких потоков данных в один поток и наоборот.

Службы NDMP взаимодействуют друг с другом с помощью интерфейсов NDMP. В результате устанавливается сеанс NDMP, который называется управляющим сеансом , если используется для получения управления над операцией резервного копирования или восстановления, либо сеансом данных , если используется для передачи файловой системы или данных тома (включая метаданные). Между каждой службой NDMP и агентом перемещения данных существует только один сеанс. Сеансы управления всегда создаются на основе протокола TCP/IP; потоки данных могут передаваться по протоколу TCP/IP или по сетям хранения данных. Даже несмотря на возможность передачи данных по сетям хранения данных, использование протокола TCP/IP для сеансов управления требует наличия локальной сети. Потоки данных могут проходить между агентом перемещения данных и службой NDMP или непосредственно между двумя службами NDMP.

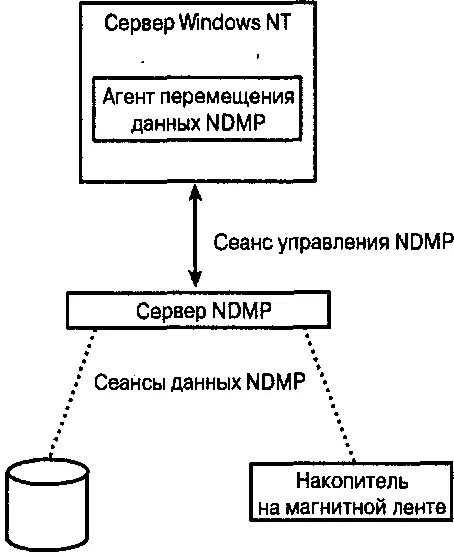

Агент перемещения данных и службы могут быть распределены на два или более компьютеров. На рис. 5.10 показан NDMP и работа двух компьютеров. Агент перемещения данных NDMP связывается с сервером NDMP и управляет перемещением данных с первичного на вторичный носитель. Сеансы данных устанавливаются между сервером NDMP, источником данных и точкой назначения данных.

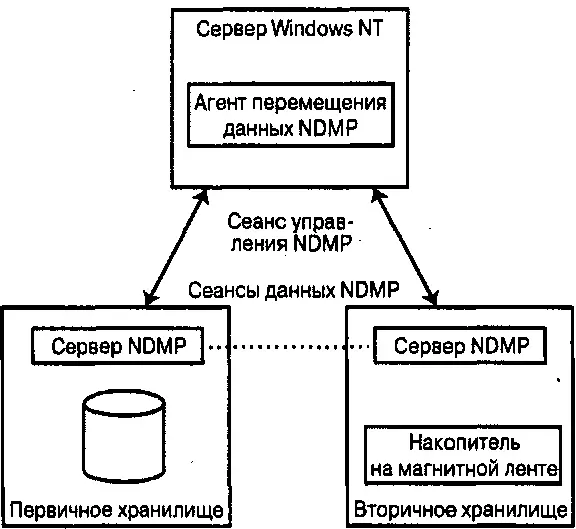

На рис. 5.11 представлена концептуальная реализация протокола NDMP в Windows NT. Агент перемещения данных NDMP устанавливает два сеанса управления NDMP, по одному с каждым сервером NDMP. Данные передаются непосредственно между двумя серверами NDMP, а не «перетаскиваются» с одного сервера NDMP к агенту перемещения данных NDMP и оттуда к другому серверу NDMP.

Рис.5.10. Архитектура NDMP

Рис.5.11. Концептуальная реализация NDMP в Windows NT

Дорогостоящие подсистемы хранения, которые могут отслеживать метаданные для каждого сектора, позволяют намного эффективнее выполнять операции резервного копирования и восстановления, так как изменения отслеживаются очень точно и операции резервного копирования затрагивают изменившиеся данные.

Для обеспечения целостности моментального снимка в контексте приложения важно, чтобы операционная система (включая файловые системы) и приложение принимали участие в чистке кэша и временной приостановке операций записи на время создания моментального снимка. Служба теневого копирования томов, которая поставляется в составе Windows Server 2003, обеспечивает поддержку со стороны операционной системы и файловых систем, а также делает доступной архитектуру поддержки со стороны приложений. Эта архитектура используется такими важными приложениями, как Microsoft Exchange и Microsoft SQL Server.

Остается подождать и посмотреть, как остальные поставщики программного обеспечения будут поддерживать архитектуру теневого копирования томов.

Операции резервного копирования эволюционировали с точки зрения требований пользователей и технологий, применяемых для резервирования данных. В последнее время требуется все более частое резервирование информации, причем без нарушения доступа приложений к диску. Операции резервного копирования прошли путь от изолированного резервного копирования до резервного копирования, выполняемого по локальной сети и в сетях хранения данных. Одной из проблем, решение которой требовалось от приложений резервного копирования, было копирование открытых файлов, доступ к которым осуществляется работающими приложениями.
