В разделе 5.8 рассматривается промышленный стандарт NDMP (Network Data Management Protocol – сетевой протокол управления данными). Но перед обсуждением этой темы следует рассмотреть взаимосвязь между службой теневого копирования томов Windows ХР/Windows Server 2003 и протоколом NDMP. Служба теневого копирования используется для клонирования данных, которые необходимо скопировать на резервный носитель, в то время как NDMP применяется для переноса данных с клонированного образа на магнитную ленту или другой резервный носитель.

Компания Microsoft предоставляет версию Windows NT, которую иногда называют Embedded NT (встроенная NT), однако обычно она известна как Server Appliance Kit, или SAK. Эта система основана на ядре Windows 2000, которая не содержит службы теневого копирования томов. Для производителей аппаратного обеспечения, использующих SAK при разработке устройств NAS, компания Microsoft лицензировала технологию создания моментальных снимков и добавила ее в SAK. В последнем случае для создания моментальных снимков используется технология PSM (Persistent Storage Management) от компании Columbia Data Products. В этом разделе приводится краткое описание архитектуры и функций PSM.

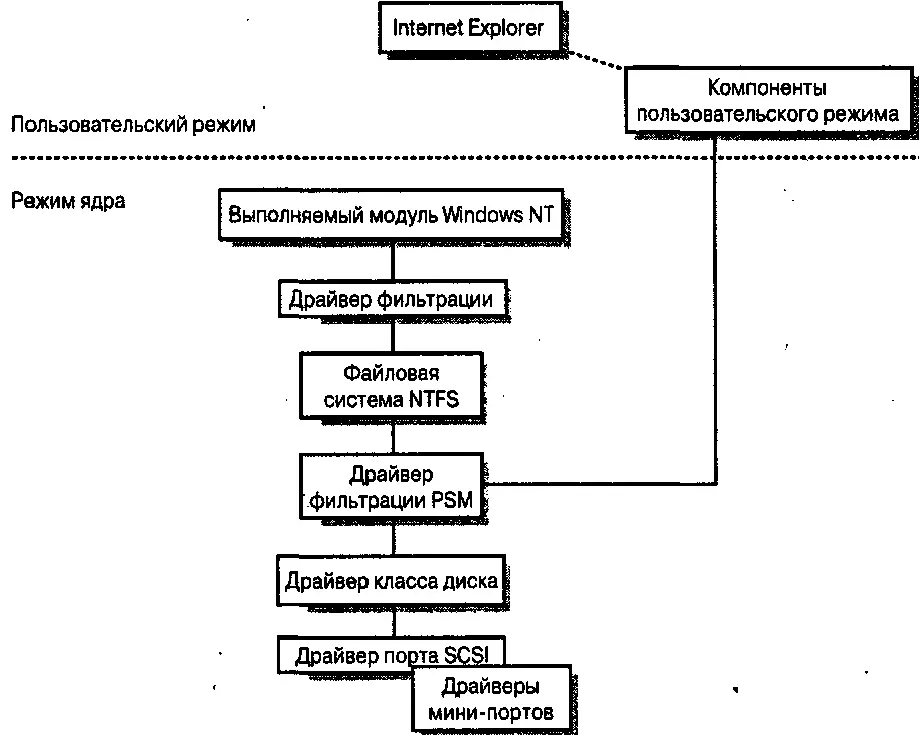

Архитектура PSM представлена на рис. 5.9. Модуль PSM включает в себя компонент пользовательского режима, который обеспечивает управление моментальными снимками, включая запуск и планирование снимка. Моментальные снимки создаются с помощью драйверов фильтрации PSM, которые расположены над драйвером класса диска.

Архитектура PSM предоставляет возможность создания нескольких моментальных снимков, а также средства для их управления. Моментальные снимки можно создавать по расписанию, а более старые снимки могут быть сохранены или перезаписаны. Кроме того, старые снимки можно монтировать для использования при резервном копировании или для других целей. С каждым моментальным снимком связана информация о дате и временной отметке.

В основе протокола NDMP лежит инициатива компаний Network Appliance и Intelliguard (теперь подразделение компании LEGATO). Он предназначался для предоставления дополнительных возможностей приложениям резервного копирования и восстановления данных, а именно:

■ возможность сократить или, как минимум, изолировать зависящие от операционной системы элементы программного обеспечения для резервного копирования и восстановления; функции приложений предлагалось разделить на модульной основе;

Рис. 5.9.Архитектура Persistent Storage Manager

стандартизированные способы связи между модулями;

возможность разделить перенос данных и команд на отдельные каналы или даже сети;

интеграция программного обеспечения от разных производителей.

На данный момент NDMP позиционируется как открытый стандарт для выполнения операций резервного копирования и восстановления в среде NAS. Протокол постоянно развивается и в будущем может обеспечить преобразование копируемых данных стороннего ресурса в данные протокола NDMP.

Протокол NDMP может использоваться в различных сетевых средах, например Ethernet, Gigabit Ethernet, Fibre Channel. Главным условием является использование IP (Internet Protocol) в качестве транспортного протокола. Сервер NDMP и агенты используют протокол IP, а сервер NDMP выдает необходимые команды SCSI блочного уровня.

Протокол NDMP ориентирован на устройства NAS и определяет метод резервного копирования и восстановления данных с устройства, например

системы NAS, на которой сложно установить агент резервного копирования. При отсутствии NDMP данные копируются с общего диска по протоколам CIFS и NFS.

Протокол NDMP имеет ряд преимуществ.

Интерфейсы предоставляются производителями, которые имеют доступ к ядру системы.

Интерфейсы стандартизированы и позволяют использовать Plug and Play для модулей разных производителей.

Протокол NDMP может сократить использование пропускной способности сети, обеспечивая передачу данных непосредственно между первичным и вторичным носителями, не требуя отправки данных сначала на сервер резервного копирования, а затем на вторичный носитель.

Протокол NDMP совмещает в себе лучшие качества обоих «миров», так как поддерживает удаленное управление через сеанс управления NDMP, а данные могут передаваться локально через сеансы данных NDMP.

Посредством протокола NDMP определяется стандартизированный способ разбивки операций резервного копирования и восстановления на несколько томов, с учетом того, что каждый производитель предоставляет отдельные модули. Протокол NDMP включает в себя следующие компоненты:
