Наконец, операции резервного копирования и восстановления завершаются значительно быстрее, так как сети хранения данных обеспечивают более высокую скорость передачи данных.

Такое резервное копирование иногда называют резервным копированием без сервера или даже сторонним копированием. Обратите внимание, что резервное копирование, не зависящее от сервера, обычно представляет собой резервирование, не зависящее от локальной сети, что избавляет от необходимости перемещать данные с определенного узла. Идея такого способа резервного копирования состоит в применении команды SCSI Extended Copy.

В основе резервного копирования, не зависящего от сервера, лежит инициатива ассоциации SNIA, которая была реализована в командах SCSI Extended Сору, утвержденных комитетом INCITS, а точнее, техническим подкомитетом Т10 (документ ANSI INCITS.351:2001, SCSI Primary Commands-2). Обратите внимание: в стандарте SCSI уже описывалась поддержка команд копирования, однако ранее для использования команд требовалось подключение всех устройств SCSI к одной шине (с тех пор команда Сору считается устаревшей; более подробная информация представлена на Web-узле http: //www.110. org). Команда Extended Copy добавляет такие дополнительные возможности, как использование источника и пункта назначения данных через различные шины SCSI. При этом в полной мере сохраняется адресация, поддерживаемая синтаксисом команды.

В резервном копировании, не зависящем от сервера, сервер резервирования может обрабатывать другие запросы, пока данные копируются с помощью агента перемещения данных. Данные переносятся непосредственно от источника данных в точку назначения, а именно в резервный носитель (вместо копирования из источника на сервер резервного копирования с последующим переносом на резервный носитель).

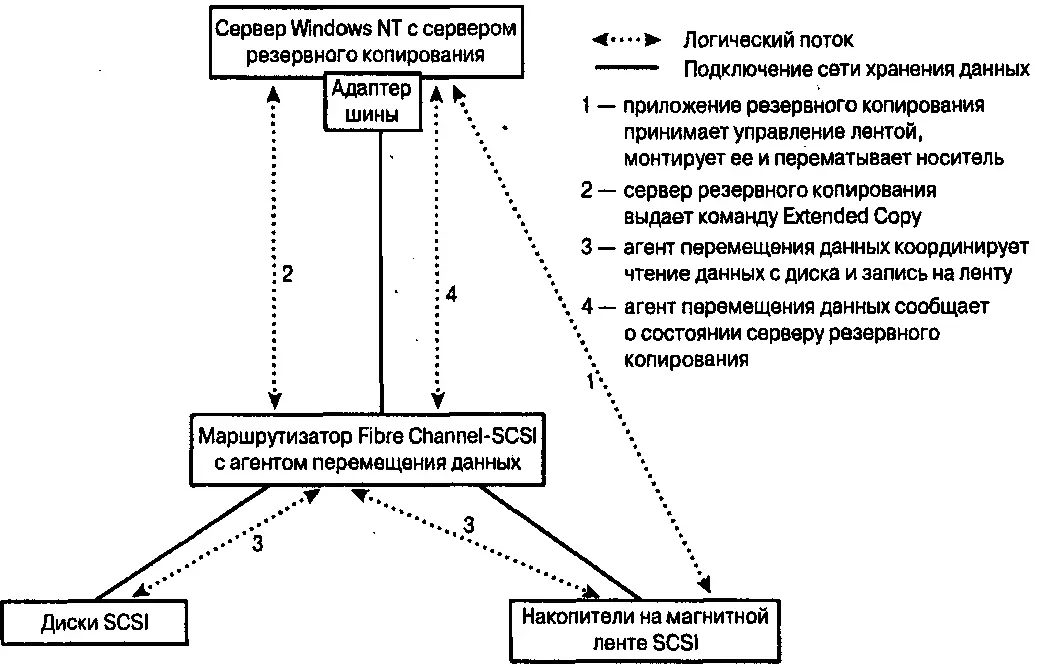

Рис. 5.6. Резервное копирование, не зависящее от сервера

Осознавая преимущества резервного копирования, не зависящего от сервера, не следует забывать, что восстановление данных представляет собой совершенно другую проблему. Операции восстановления, не зависящие от сервера, остаются крайне редким явлением. Резервные копии, созданные с помощью этой технологии, очень часто восстанавливаются традиционными методами, в которых подразумевается использование сервера с неким программным обеспечением для резервного копирования и восстановления данных.

Принцип резервного копирования, не зависящего от сервера, демонстрируется на рис. 5.6. Для упрощения схемы на рисунке показано минимальное количество компонентов, необходимых для иллюстрации резервного копирования. На практике сети хранения данных имеют более сложную структуру. На рис. 5.6 показан сервер под управлением Windows, подключенный к коммутатору Fibre Channel с помощью адаптера шины Fibre Channel. Кроме того, используется маршрутизатор Fibre Channel-K-SCSI, к которому подключается накопитель на магнитной ленте с интерфейсом SCSI и дисковые устройства. Дисковые и ленточные устройства не обязательно должны подключаться к одному маршрутизатору.

Приложение сервера резервного копирования на сервере Windows находит агента перемещения данных на маршрутизаторе с помощью технологии Plug and Play. Приложение резервного копирования определяет дополнительную информацию о резервировании (идентификатор дискового устройства, начальный логический блок, объем копируемых данных и т.д.). Программное обеспечение сервера резервирования изначально передает последовательность команд накопителю на магнитной ленте для резервирования устройства и монтирования необходимого носителя. Далее программное обеспечение сервера резервного копирования передает команду ExtendedСору агенту перемещения данных, который выполняется на маршрутизаторе. Агент координирует перенос необходимых данных. По завершении копирования агент возвращает сервисную информацию программе резервирования, выполняемой на сервере Windows.

В процессе резервного копирования, не зависящего от сервера, важную роль играют несколько компонентов, включая источник и точку назначения данных, агент перемещения и сервер резервного копирования.

Источник данных – это устройство, содержащее данные, для которых необходимо создать резервную копию. Обычно выполняется резервное копирование целого тома или дискового раздела. К источнику данных должен получать доступ непосредственно агент перемещения данных (о нем идет речь несколько ниже). Это означает, что устройства хранения, подключенные к серверу, не могут быть источниками данных для резервного копирования, не зависящего от сервера, так как прямая адресация вне сервера невозможна.
