Время работы узлов увеличивается. Другими словами, возрастает время, в течение которого серверы должны быть доступны для обслуживания пользовательских запросов и транзакций. Кроме того, увеличивается объем данных, хранящихся на сервере, что требует большего времени на резервирование этих данных.

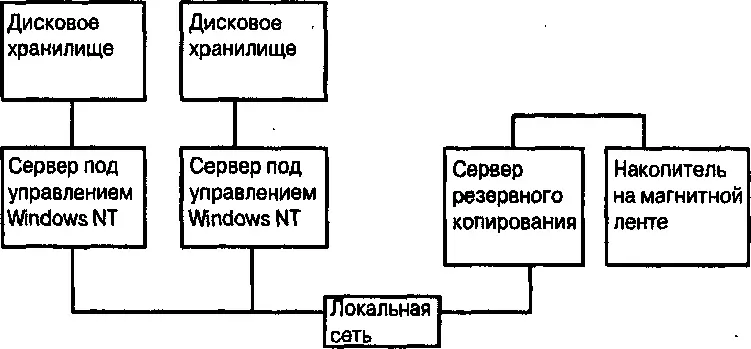

Рис. 5.4. Схема резервирования NAS

Учитывая актуальность описанных проблем, обеспечение эффективности резервного копирования становится единственным критерием при проектировании сетей и определении точного количества необходимых устройств резервирования.

Развитие сетей хранения данных привело к появлению новых концепций резервного копирования. Новые возможности основаны та том, что сеть хранения данных может обеспечить достаточную пропускную способность между любыми двумя устройствами и, в зависимости от топологии, способна предоставить одновременную связь с малыми задержками между несколькими парами устройств. С другой стороны, использование топологии кольца Fibre Channel с количеством устройств больше 30 не дает возможности создавать несколько соединений с высокой пропускной способностью и малыми задержками, так как общая пропускная способность кольца будет совместно разделена между всеми подключенными устройствами.

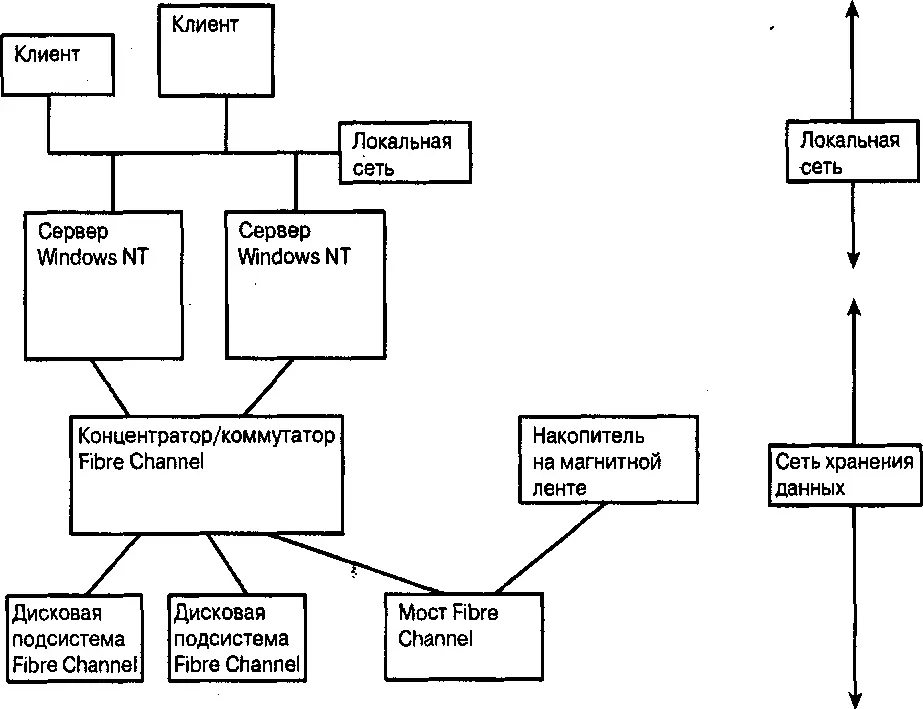

На рис. 5.5 представлена архитектура типичного приложения SAN для резервного копирования. Обратите внимание на мост Fibre Channel. Большинство накопителей на магнитной ленте не поддерживают интерфейс Fibre Channel (они используют параллельный интерфейс SCSI), поэтому для подключения таких устройств понадобится мост. На рис. 5.5 серверы Windows NT подключены одновременно к локальной сети и к сети хранения данных.

Топология резервного копирования (см. рис. 5.5) имеет ряд преимуществ.

■ Накопитель на магнитной ленте может находиться довольно далеко от сервера, данные которого резервируются. Такие накопители обычно оснащены интерфейсом SCSI, хотя в последнее время всё чаще появляются накопители с интерфейсом Fibre Channel. Это означает, что их можно подключать только к одной шине SCSI, в результате чего усложняется совместное использование накопителя несколькими серверами. Сети хранения данных на основе Fibre Channel благодаря поддержке различных устройств позволяют успешно решать проблемы совместного использования. Обратите внимание: при этом все равно требуется метод, обеспечивающий корректный доступ к накопителю на магнитной ленте с использованием соответствующих разрешений. Примеры подобных методов представлены ниже.

Рис. 5.5. Резервное копирование средствами сети хр&нения данных

Метод зонирования позволяет в определенный момент времени получить доступ к накопителю на магнитной ленте одному серверу. Проблема заключается в обеспечении соответствия серверов требованиям зонирования. Кроме того, необходимо обеспечить корректное использование сменщика лент или накопителя с поддержкой нескольких кассет.

Следующий метод – использование таких команд интерфейса SCSI, как Reserveи Release.

Метод подключения накопителя на магнитной ленте к серверу позволяет получить совместный доступ к устройству посредством специального программного обеспечения сервера. Совместное использование накопителя на магнитной ленте является весьма привлекательным решением, поскольку накопители – довольно дорогие устройства. К описанным накопителям относится, например, устройство Tivoli от компании IBM.

■ Технология резервного копирования без локальной сети получила свое название потому, что передача данных выполняется за пределами локальной сети средствами SAN. Это снижает нагрузку на локальную сеть, благодаря чему приложения не страдают от снижения пропускной способности сети при резервировании данных.

Резервное копирование без локальной сети позволяет более эффективно использовать ресурсы с помощью совместного использования накопителей на магнитной ленте.

Резервное копирование и восстановление данных без локальной сети более устойчиво к ошибкам, поскольку резервирование может проводиться несколькими устройствами одновременно, если одно устройство отказало в работе. Аналогичным образом несколько устройств могут использоваться при восстановлении данных, что позволяет эффективнее планировать использование ресурсов.
