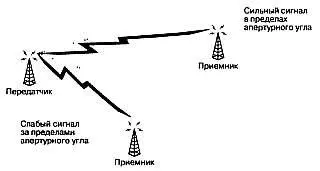

Апертурный угол представляет собой угол дуги, в пределах которого антенна излучает или принимает энергию с максимальной мощностью или чувствительностью. Если, например, апертурный угол антенны составляет 20°, «пространство» максимального уровня сигнала составляет по 10° с каждой стороны от фронтальной части антенны. Уровень сигнала будет падать, когда обе антенны соединения перестают находиться в пределах взаимных апертурных углов. На рис. 10.1 показан процесс взаимного ориентирования пары направленных антенн.

Рис. 10.1

Встроенные антенны, поставляемые со многими точками доступа и большинством сетевых адаптеров, не являются направленными, поэтому они в равной степени во всех направлениях излучают и детектируют сигналы.

Спецификации для ненаправленной антенны (также называемой всенаправленной) не включают апертурный угол, но если такое случается, он должен составлять 360°. Как следует из названия, при соединении точка-точка антенны ориентируются непосредственно одна на другую, поэтому их апертурные углы могут быть очень узкими.

Коэффициент усиления антенны представляет собой ее эффективную выходную мощность или чувствительность по отношению к стандартной дипольной антенне. Поэтому при измерении уровня сигналов от двух одинаковых передатчиков или одного и того же через два приемника сигнал, проходящий через антенну с коэффициентом усиления 3 dBi, будет на 3 дБ сильнее, чем на эталонной дипольной антенне. Коэффициент усиления антенны возрастает с увеличением размеров антенны и при фокусировании сигнала в пределах узкой апертуры.

Углы и коэффициент усиления антенны удобно представлять аналогично фокусировке света. Стандартная электролампа рассеивает одинаковое количество света во всех направлениях (за исключением основания колбы). Однако, если вы поместите рефлектор с одной стороны от источника света или сфокусируете свет в заданном направлении, кажущаяся яркость света в пределах зоны фокуса возрастет, а при отдалении от целевой зоны будет падать сила света. Общее количество света, излучаемого лампой, остается тем же самым, но большая часть света концентрируется в определенных местах.

Радиоантенны работают похожим образом. Ненаправленная антенна излучает равное количество энергии во всех направлениях, тогда как направленная антенна может концентрировать большую часть энергии в одном направлении.

Направленные антенны с узкими апертурными углами полезны для соединений точка-точка, но это не единственный способ извлечения преимуществ такой антенны в беспроводной сети. При наличии потенциальной возможности помех от других радиосигналов часто полезно расположить направленную антенну так, чтобы их источник был вне апертурного угла с тем, чтобы приемная антенна гораздо менее чувствовала источник помех, чем полезный сигнал.

Когда вы пытаетесь обеспечить покрытие вашей территории сетью, одновременно избегая влияния на соседей, можно разместить направленные антенны на краю охватываемой зоны и направить внутрь ее.

Антенна большого размера эффективнее, чем некрупная антенна, но весьма важен именно правильный размер. Идеальная антенна для любой радиочастоты имеет длину, в точности совпадающую с длиной волны на данной частоте или кратную ей. Поэтому совместно с вашей сетью 802.11b рекомендуется использовать антенну, специально спроектированную для работы на частоте 2,4 ГГц (2400 МГц). Антенна правильных размеров будет отправлять и принимать Wi-Fi-сигналы гораздо более эффективно, чем антенна произвольной длины.

Мощность

Максимальное значение мощности, излучаемой радиопередатчиком 802.11b, определяется конструкцией радиоустройства. При работе с сетью регулировать ее обычно невозможно или, если такая возможность предоставляется, все действия сводятся к выбору между «высокой» и «низкой» мощностью. Тем не менее выходная мощность одного из радиоустройств значительно меньше допустимого максимума, поэтому часто можно увеличить значение мощности, подаваемой на антенну, не нарушая закон.

Если вы не можете повысить мощность, излучаемую передатчиком, единственный способ увеличить мощность сигнала радиоустройства точки доступа или сетевого адаптера — между передающим устройством и антенной разместить радиочастотный усилитель. Это устройство похоже на черный ящик, на вход которого поступает сигнал малой мощности, а с выхода снимается мощный сигнал с тем же содержимым.
