Джон Росс - Wi-Fi. Беспроводная сеть

Функция Create a Closed Network (Создать закрытую сеть) позволяет сетевому администратору создавать беспроводную сеть, название которой не появляется в списках доступных сетей в AirPort Setup Assistant (Мастер настройки AirPort), AirPort Application (Приложение AirPort) и модуле AirPort Control Strip (Контрольная строка AirPort). Чтобы подключиться к закрытой сети, вместо выбора из списка пользователь должен непосредственно ввести ее название.

Кнопка Optimize Placement(Оптимизировать размещение) позволяет открывать окно Placement(Размещение), изображенное на рис. 6.6.

Окно Placement

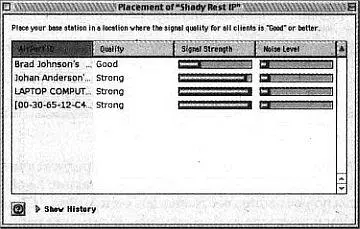

Окно Placement(Размещение) обеспечивает графическое отображение уровня и качества сигнала для каждого сетевого клиента, подключенного в данный момент к базовой станции. Это окно может помочь сетевому администратору выбрать наилучшее местоположение для базовой станции или компьютера пользователя.

Рис. 6.6

Колонка AirPort IDотображает название каждого компьютера, подключенного в данный момент к беспроводной сети. Если имя компьютеру не присвоено, AirPort ID показывает МАС-адрес компьютера.

Колонка Quality(Качество) показывает качество радиосвязи с точки зрения базовой станции. Качество представляет собой соотношение уровней сигнала и шума, поэтому сильный, но шумный сигнал может иметь более низкое качество, чем слабый сигнал в отсутствие помех. Если качество сигнала определяется как Good (Хорошее) или лучше, соединение должно обеспечивать обмен данными на полной скорости.

Колонка Signal Strength(Уровень сигнала) показывает измеренный уровень радиосигнала от каждого сетевого клиента базовой станцией.

Колонка Noise Level(Уровень шума) показывает уровень помех от других сетей и радиослужб, которые базовая станция принимает по каждому соединению. Если уровень шума достигает уровня сигнала, работа сети ухудшается.

Функция Show History(Показать историю) открывает другое графическое окно, которое отображает качество сетевых сигналов с течением времени.

Вкладка Internet

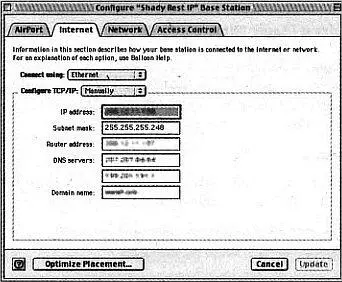

Вкладка Internet, изображенная на рис. 6.7, определяет информацию, которую базовая станция использует для подключения локальной беспроводной LAN к Интернету. AirPort Setup Assistant (Мастер настройки AirPort) загружает настройки автоматически.

Рис. 6.7

Некоторые настройки могут со временем меняться (когда, например, провайдер заново конфигурирует свои сетевые серверы), поэтому AirPort Admin Utility(Утилита администрирования AirPort) обеспечивает доступ к следующим настройкам сетевой конфигурации:

— функция Connect Using(Используемое соединение) позволяет сетевому администратору задавать подключение через Ethernet-порт базовой станции или встроенный модем. Когда активна функция Connect Using Modem(Подключение с использованием модема), базовая станция использует телефонную сеть для подключения беспроводной сети к Интернету. Если активна функция Connect Using Ethernet(Подключение с использованием Ethernet), базовая станция подключается к Ethernet;

— две функции Configure TCP/IP(Конфигурирование TCP/IP): DHCP, которая указывает базовой станции автоматический способ назначения IP-адреса и маски подсети каждому сетевому клиенту; и Manual (Ручное), которая требует от пользователя ручного ввода данных настроек в каждый компьютер.

— поле IP Address(IP-адрес) отображает числовой IP-адрес для подключения через Интернет данного сетевого пользователя;

— поле Subnet Mask(Маска подсети) отображает настройки маски подсети, которые базовая станция использует для подключения множественных клиентов через отдельное интернет-подключение;

— Router Address(Адрес маршрутизатора) представляет собой IP интернет-шлюза;

— поля DNS Servers(Сервера DNS) содержат IP-серверов доменных имен, которые преобразуют интернет-имена в числовые адреса;

— Domain Name(Имя домена) представляет собой имя домена сети, к которому подключен данный клиент.

Вкладка Network

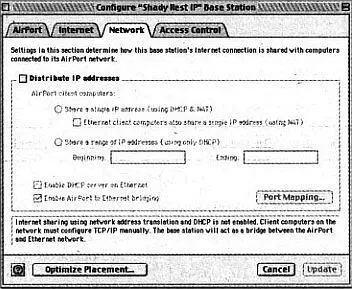

Вкладка Network(Сеть), изображенная на рис. 6.8, управляет мостом между беспроводной сетью AirPort и проводной LAN.

Рис. 6.8
