Джон Росс: Wi-Fi. Беспроводная сеть

DSSS-передатчик разбивает каждый бит в исходном потоке данных на серии двоичных битовых моделей, называемых чипами, и передает их на приемник, который восстанавливает из чипов поток данных, идентичный исходному.

Поскольку наибольшая помеха, скорее всего, занимает более узкую полосу частот, чем DSSS-сигнал, и каждый бит делится на несколько чипов, приемник обычно может идентифицировать шум и аннулировать его перед декодированием сигнала.

Аналогично другим сетевым протоколам DSSS беспроводная связь осуществляет обмен сообщениями о квитировании ( handshaking ) в пределах каждого пакета данных для подтверждения того, что приемник может распознать каждый пакет. Стандартная скорость передачи данных в DSSS сети 802.11b составляет 11 Мбит/с. Когда качество сигнала падает, передатчик и приемник используют процесс, называемый динамическим сдвигом скорости ( dynamic rate shifting ) для ее снижения вплоть до 5,5 Мбит/с. Скорость может снижаться из-за наличия источника электрического шума рядом с приемником или по причине того, что передатчик и приемник расположены слишком далеко друг от друга. Если величина 5 Мбит/с по-прежнему слишком велика для управления связью, скорость падает снова, вплоть до 2 Мбит/с или даже 1 Мбит/с.

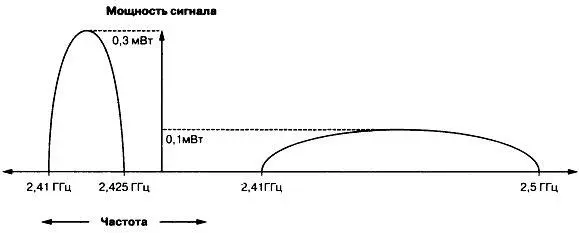

Рис. 1.3

По международному соглашению участок радиочастотного спектра около 2,4 ГГц предполагается резервировать под нелицензированные промышленные, научные и медицинские службы, включая беспроводные сети для передачи данных с расширенным спектром. Однако в разных странах власти принимают несколько отличающиеся частотные диапазоны для точного распределения частот. В табл. 1.1 представлены распределения частот в нескольких зонах.

Таблица 1.1. Распределение нелицензированных частот 2,4 ГГц с расширенным спектром

Регион — Частотный диапазон, ГГц

Северная Америка — 2.4000 2,4835 ГГц

Европа — 2.4000 2,4835 ГГц

Франция — 2,4465 2.4835 ГГц

Испания — 2,445 2,475 ГГц

Япония — 2.471 2,497 ГГц

Любая из стран мира, не включенных в данную таблицу, также использует один из этих диапазонов. Несущественные отличия в распределении частот не являются особо важными (если вы не планируете вести передачу через границу между Францией и Испанией или кем-нибудь, отличающимся в равной степени), поскольку большинство сетей работают целиком в пределах одной страны или региона, а нормальная зона покрытия сигнала обычно лежит в пределах нескольких сотен метров. Существует также достаточное перекрытие между различными национальными стандартами, чтобы позволить одному и тому же оборудованию легально работать в любой точке мира. Вы можете настроить свой сетевой адаптер на другой номер канала, когда находитесь за границей, но почти всегда имеется возможность подключения к сети в пределах диапазона вашего адаптера.

В Северной Америке Wi-Fi-устройства используют 11 каналов. Другие страны авторизуют 13 каналов, в Японии их 14, а во Франции — только 4. К счастью, во всем мире набор номеров каналов один и тот же, поэтому канал № 9 в Нью-Йорке использует в точности такую же частоту, что и канал № 9 в Токио или Париже. В табл. 1.2 представлены каналы различных стран и регионов.

Канада и некоторые другие страны пользуются тем же распределением каналов, что и Соединенные Штаты.

Таблица 1.2. Распределение каналов беспроводной Ethernet

Канал — Частота (МГц) и месторасположение

1 — 2412 (США. Европа и Япония)

2 — 2417 (США, Европа и Япония)

3 — 2422 (США, Европа и Япония)

4 — 2427 (США. Европа и Япония)

5 — 2432 (США, Европа и Япония)

6 — 2437 (США. Европа и Япония)

7 — 2442 (США, Европа и Япония)

8 — 2447 (США, Европа и Япония)

9 — 2452 (США, Европа и Япония)

10 — 2457 (США, Европа. Франция и Япония)

11 — 2462 (США, Европа, Франция и Япония)

12 — 2467 (Европа, Франция и Япония)

13 — 2472 (Европа, Франция и Япония)

14 — 2484 (только Япония)

Если вы не уверены в том, какие каналы используются в той или иной стране, проконсультируйтесь в местном органе управления для получения требуемой информации или используйте каналы № 10 или № 11, которые везде являются легальными.

Заметим, что частота, определенная для каждого из этих каналов, на самом деле является центральной частотой канала шириной 22 МГц. Поэтому каждый канал перекрывает несколько других, расположенных выше и ниже его. Полный диапазон 2,4 ГГц имеет пространство только для трех непересекающихся каналов, поэтому, если ваша сеть работает, скажем, на четвертом канале, а сосед использует пятый или шестой, каждая сеть будет детектировать сигналы из другой как помехи. Обе сети будут работать, но эффективность (отражающаяся в скорости передачи данных) не будет оптимальной.
