Создание плана размещения…

Итак, приблизительное представление о пространстве, которое вы хотите охватить сетью, у нас уже есть. Теперь наступает время создания более детального архитектурного плана. Если ваша сеть будет покрывать более чем один этаж и распространяться более чем на одно здание, вам понадобится план каждого этажа, вертикальная диаграмма каждого здания и третья диаграмма, отображающая всю зону покрытия сети.

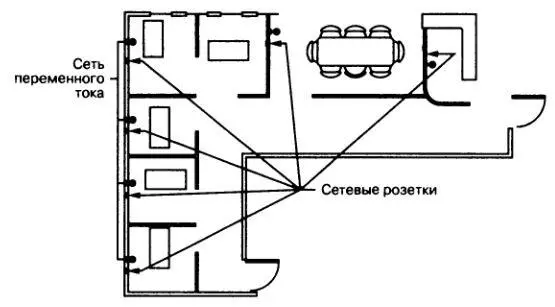

Наряду с каждым имеющимся сетевым подключением и розеткой сети переменного тока архитектурный план должен включать месторасположение каждой стены и перекрытия. Если вы знаете о потенциальных источниках помех, например беспроводных телефонах на частоту 2,4 ГГц, сети Bluetooth или микроволновой печи, также пометьте их месторасположения на плане. На рис. 3.1 приведен архитектурный план малого офиса.

Рис. 3.1

Вообще, если вам удастся отыскать точку с прямой видимостью по направлению к каждому месту, где пользователи захотят поместить компьютер или другого сетевого клиента, можно сформировать одну точку доступа. Когда из-за препятствий радиосигналам это невозможно, вам понадобятся дополнительные точки, но не предполагайте машинально, что трасса чистого радиосигнала — это то же самое, что прямая видимость. Единственный способ убедиться — запустить точку доступа и провести тест самому.

В данном офисе наилучшим местом для прямой видимости во всех направлениях будет, скорее всего, угол L-образного помещения. Если результат недостаточно хорош, следующим вариантом будет размещение по одной точке доступа на каждом конце офиса. Данный офис имеет набор сетевых щитков и розеток переменного тока, поэтому подключение к проводной сети не должно вызвать проблем. Однако не всегда это верно. Во многих случаях подходящим местом для точки доступа может быть внутренняя сторона подвесного потолка. Но, если не найти там розетки переменного тока, вероятно, придется поискать другое место или использовать точку доступа, поддерживающую функцию Power over Ethernet (PoE — питание по Ethernet).

Проблем меньше, когда предпочтительное место расположения точки доступа находится рядом с розеткой переменного тока, но далеко от точки сетевого подключения. Зачастую проблему можно решить, применив более длинный сетевой кабель, но не спускайте кабель с подвесного потолка посредине комнаты или по перегородке — это неэстетично, и почти наверняка кто-нибудь будет дергать или задевать его время от времени. Монтаж смотрится гораздо лучше, если протянуть сетевой кабель до несущей стены и либо спустить внутри нее, либо пустить по углу комнаты. Помните, что сетевые кабели не любят поворотов на острых углах; проверьте, что вы оставили широкий радиус загиба при изменении направления кабеля с горизонтального на вертикальное.

Когда вы хотите использовать одну точку доступа для обслуживания двух смежных этажей здания, наилучшим месторасположением будет максимально близкое до граничащего перекрытия расстояние. В большинстве домов месторасположение менее критично, так как через дерево и штукатурку радиосигнал будет проходить легче, чем через бетон и сталь.

Если предполагаемая зона покрытия вашей комнатной сети простирается более чем на 150 м от точки доступа, необходимо иметь более одной точки.

Вне дома вы должны быть способны уверенно принимать сигнал от точки доступа на расстоянии по меньшей мере 500 м от нее при условии прямой видимости.

Антенны, встроенные в большинство точек доступа и сетевых интерфейсов, являются всенаправленными. Это означает, что они излучают одинаково во всех направлениях. Другими словами, зона действия полезного сигнала напоминает сферу или пончик с антенной в центре. Поэтому размещать вашу точку доступа надо по центру зоны, которую хотите охватить. При использовании точки доступа с коннектором под внешнюю антенну вы получаете большую гибкость. В некоторых средах направленная антенна в одном конце здания может быть более эффективна, чем всенаправленная в центре.

Встроенные антенны в большинстве случаев представляют собой штыри, закрепленные на шарнирах, что позволяет вам изменять их положение относительно корпуса устройства. Это может и не внести ощутимой разницы, но обычной практикой является размещение антенн вниз, когда точка доступа расположена рядом с потолком, и вверх, когда она расположена рядом с полом.
