Команда netstat выводит и другую интересную информацию:

■ Флаги (Flags) сообщают, является ли маршрут пригодным для использования и будет ли следующее попадание хостом (H) или шлюзом (G).

■ REFcnt отслеживает текущее количество активных применений маршрута.

■ Столбец Use подсчитывает число датаграмм, которые были посланы по маршруту (после последней инициализации).

■ Интерфейс lo0 является логическим интерфейсом для кольцевого трафика. Весь внешний трафик проходит через один интерфейс Ethernet — le0 .

Отметим, что включение в отчет локальной подсети 128.121.50.0 позволило обнаружить, что посланный вовне трафик вдвое больше, чем трафик, направленный к системам локальной сети.

Каждая запись в таблице маршрутизации обеспечивает информацию о маршрутизации к отдельной точке назначения, которая может быть отдельным хостом, сетью, суперсетью или значением по умолчанию .

Существует общее правило использования в протоколе IP таблицы маршрутизации независимо от расположения этой таблицы — на хосте или маршрутизаторе. Выбираемый в таблице элемент должен наиболее точно соответствовать IP-адресу назначения. Другими словами, когда IP просматривает адреса хостов назначения, концептуально выполняются следующие действия:

■ Сначала в таблице ищется адрес, полностью совпадающий с IP-адресом назначения. Если он будет найден, эта запись используется для маршрутизации трафика.

■ Если такого адреса нет, в таблице ищется запись для подсети системы назначения.

■ Если нет и такого адреса, в таблице проводится поиск сети назначения.

■ Если отсутствует и этот адрес, в таблице проводится поиск элемента с соответствующим префиксом маршрутизации.

■ Если не будет найден и этот адрес, используется маршрутизатор по умолчанию.

Разумеется, реальное выполнение предполагает однократный просмотр таблицы с отбрасыванием всех найденных, но менее точных совпадений.

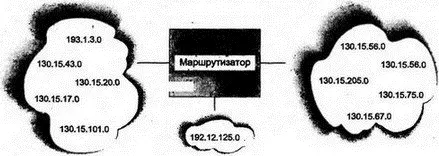

В отличие от таблиц маршрутизации хостов, которые могут быть очень простыми, таблицы маршрутизаторов часто содержат намного больше информации. Маршрутизатор имеет два или более интерфейсов, и каждая датаграмма должна быть передана через соответствующий ей интерфейс. Маршрутизатору могут потребоваться записи о следующих попаданиях для множества различных сетей и подсетей (см. рис. 6.6).

Рис. 6.6.Маршрутизация по многим направлениям

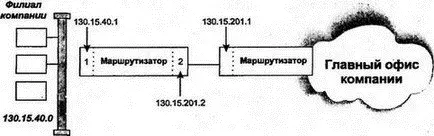

Некоторые маршрутизаторы имеют очень простые таблицы маршрутизации. Например, маршрутизатор филиала компании (см. рис. 6.7) направляет трафик из главного офиса в локальные сети и перенаправляет весь выходящий трафик по региональной сети в главный офис компании.

Рис. 6.7.Маршрутизация в филиале компании

Этот маршрутизатор имеет два интерфейса:

Таблица маршрутизации будет содержать:

Первая запись описывает только прямое соединение с локально подключенной подсетью 130.15.40.0. Подсеть достигается непосредственно через собственный интерфейс.

Вторая запись указывает маршрут по умолчанию к остальной части сети. Маршрутизатор для следующего попадания — 130.15.201.1 — доступен через интерфейс 2. Главный офис компании достигается косвенным путем, через маршрутизатор следующего попадания. Оба маршрута были введены вручную.

Пока мы рассматривали только выбор единственного направления к точке назначения. Рисунок 6.8 поясняет действия при глобальной маршрутизации в IP. Если протоколы TCP или UDP хоста А захотят послать данные своему партнеру на хосте В, они передадут эти данные IP, сопроводив их IP-адресом хоста назначения. IP добавит заголовок, содержащий IP-адрес назначения для данных.

■ IP хоста А исследует адрес назначения, чтобы проверить, не находится ли он в локальной подсети. Если нет, IP выполнит поиск в таблице маршрутизации.
