■ В той же локальной сети могут находиться имена, полностью нарушающие это правило.

■ Хосты со сходной структурой имен могут располагаться в различных локальных сетях или различных сетях других типов.

Для примера рассмотрим следующие имена и адреса:

macoun.cs.yale.edu 128.36.2.5

bulldog.cs.yale.edu 130.132.1.2

Адреса отражают сетевую точку подключения и ограничены в расположении, а имена систем, напротив, не зависят от физического подключения к сети.

Организации могут расширять свои домены именами, подобными chicago.sales.abc.com или newyork.sales.abc.com . Соответствующие компьютеры могут располагаться в указанных городах (Чикаго или Нью-Йорке).

Трафик направляется в системы на основе адресов, а не имен, и адрес системы всегда определяется перед отправкой на нее данных. Следовательно, организации свободны в выборе гибкой схемы именования, которая будет лучше удовлетворять заданным требованиям.

Перед тем как датаграмма будет передана с одной системы локальной сети на другую, она будет обрамлена заголовком и завершающей частью кадра. Кадр доставляется на сетевой адаптер, физический адрес которого совпадает с физическим адресом назначения из заголовка кадра.

Таким образом, для доставки датаграммы в локальной сети нужно определить физический адрес узла назначения.

Хорошо, что существует процедура автоматического определения физических адресов. Протокол разрешения адресов (Address Resolution Protocol — ARP) обеспечивает метод динамической трансляции между IP-адресом и соответствующим физическим адресом на основе широковещательных рассылок.

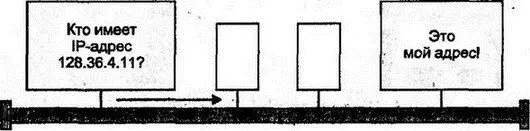

Система локальной сети самостоятельно использует ARP для исследования информации о физических адресах (сетевой администратор при необходимости может вручную ввести в таблицу ARP постоянный элемент для такой трансляции). Когда хосту нужно начать коммуникацию со своим локальным партнером, он ищет IP-адрес партнера в таблице ARP, которая обычно располагается в оперативной памяти. Если для нужного IP-адреса не находится требуемого элемента таблицы, хост посылает широковещательный запрос ARP, содержащий искомый IP-адрес назначения (см. рис. 5.14).

Рис. 5.14.Поиск физического адреса системы

Целевой хост узнает свой IP-адрес и читает запрос. После этого он изменяет собственную таблицу трансляции адресов, включая в нее IP-адрес и физический адрес отправителя широковещательной рассылки, и, наконец, посылает ответ, содержащий аппаратный адрес своего интерфейса.

Когда система-источник получает такой ответ, она обновляет свою таблицу ARP и становится готовой к пересылке данных по локальной сети.

Запросы ARP первоначально использовались в локальных сетях Ethernet, но структура таких запросов имеет более общую природу, поэтому их можно применять и в Token-Ring, локальных сетях Fiber Distributed Data Interface (FDDI) или в глобальных сетях Switched Multimegabit Data Service (SMDS). Один из вариантов ARP был разработан для региональных сетей с виртуальными цепями (подобных Frame Relay).

Сообщение ARP помещается в поле данных кадра вслед за заголовком (заголовками) нижних уровней. Например, для Ethernet с кадрами DIX сообщение ARP следует за MAC-заголовком, а для сетей типа 802.3 или 802.5 — за MAC-заголовком, заголовком Logic Link Control (LLC) и подзаголовком Sub-Network Access Protocol (SNAP). Тип протокола для таких кадров (ARP через Ethernet) определяется кодом X'0806. В таблице 5.5 показаны поля сообщения ARP.

Таблица 5.5 Формат сообщения ARP

Длина последних четырех полей зависит от используемой технологии и применяемого протокола. Аппаратный адрес локальной сети 802.X содержит 6 октетов, а IP-адрес — 4 октета. В таблице 5.6 показаны примеры форматов сообщений, запрашивающих трансляцию IP-адресов в адреса Ethernet.

Таблица 5.6 Примеры сообщений для запросов ARP

При ответе меняются роли источника и приемника. Например, адресом высокого уровня источника в ответе на запрос станет X'80-24-04-0B.
