Мы рассмотрели некоторые конкретные примеры, чтобы познакомится с основной структурой безопасности. В целом можно использовать обычный набор механизмов для защиты пересылаемого трафика:

■ Между хостами

■ Между маршрутизаторами

■ Между хостом и маршрутизатором

■ Между маршрутизатором и хостом

Если хост назначения имеет более одного IP-адреса, следует установить отдельные параметры ассоциации безопасности для каждого адреса. Не существует никаких ограничений на реализацию аутентификации, целостности данных и конфиденциальности.

В сценарии 2 безопасность определена для уровней пользователя и роли. При необходимости можно еще глубже структурировать безопасность. Более того, параметры безопасности могут конфигурироваться на основе важности информации (например, "не секретно" или "совершенно секретно"). Обслуживание множества различных параметров следует переложить на хорошее приложение.

Рассмотрим реализацию безопасности более детально.

Безопасность одновременно управляет только одним направлением обмена. Для обеспечения безопасности коммуникации источника и получателя каждый из них должен хранить набор параметров, например:

■ Адрес источника

■ Используемый алгоритм аутентификации и целостности данных

■ Используемый алгоритм конфиденциальности

■ Секретные ключи и другую необходимую для алгоритмов информацию

■ Ограничения по времени на ключи

■ Ограничение по времени на ассоциации безопасности

■ Гриф секретности (например, "не секретно" или "совершенно секретно")

Ассоциация безопасности формально определяется как набор защищенных параметров, которые поддерживают безопасность однонаправленного взаимодействия между источником и приемником. Из приведенных выше сценариев видно, что:

■ Хост источника может применять один набор параметров для пересылки данных в точки назначения.

■ Хост может использовать несколько ассоциаций безопасности для различных хостов точек назначения. Ассоциации выбираются на основе идентификатора пользователя, роли или важности информации.

Каждому набору параметров безопасности в каждой из точек назначения присваивается цифровой идентификатор, называемый индексом параметров безопасности (Securuty Parameter Index — SPI). Некоторым наборам стандартных параметров значение SPI присваивает IANA.

Одинаковые SPI могут использоваться для различных точек назначения. Наборы параметров (Назначение=A, SPI=300) и (Назначение=В, SPI=300), скорее всего, будут различными. Другими словами, набор параметров идентифицируется как SPI, так и точкой назначения.

Для реализации безопасности в IP версий 4 и 6 применяются заголовки Authentication Header и Encapsulating Security Payload Header .

Если для аутентификации используется резюме сообщения, заголовок Authentication Header (заголовок аутентификации) выполняет две задачи:

■ Проверяет отправителя, поскольку настоящий отправитель должен знать секретный ключ для вычисления резюме сообщения.

■ Проверяет, не были ли данные изменены при пересылке.

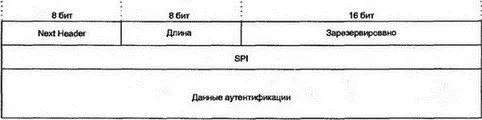

Формат Authentication Header показан на рис. 24.5. Получатель использует SPI для выбора требуемого протокола и ключа аутентификации. Ключ служит для вычисления приемником резюме по алгоритму MD5.

Рис. 24.5.Формат заголовка Authentication Header

Вычисление аутентификации по MD5 выполняется над всеми полями датаграммы IP, которые не изменяются при пересылке (изменяемые поля, например счетчик попаданий или указатель пути в версии 6, при вычислении трактуются как нулевые). Результат у получателя сравнивается со значением из поля данных аутентификации . При расхождении датаграмма отбрасывается.

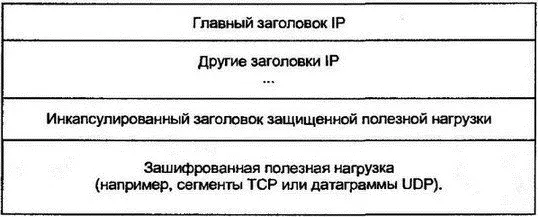

Рассмотрим способы реализации конфиденциальности. Формат датаграммы IP версии 6 с шифрованной полезной нагрузкой более высокого уровня показан на рис. 24.6. Такой формат определяет режим транспорта (Transport-mode).

Рис. 24.6.Шифрование для режима транспорта

На рис. 24.7 показан формат для режима туннеля (Tunnel-mode). Шифруется вся датаграмма, включая все ее заголовки. Для пересылки подставляется новый заголовок. Режим туннеля между хостами может не сработать, если по пути следования попадутся фильтрующие маршрутизаторы со средствами защиты. Такие системы будут проверять информацию, подобную IP-адресам источника и назначения либо порты, а эти сведения будут скрыты внутри зашифрованного сообщения.
