Сидни Фейт - TCP/IP Архитектура, протоколы, реализация (включая IP версии 6 и IP Security)

Физический уровень определяет кабели, соединители и электрические характеристики носителя. Правила представления логических единиц и нулей в носителе описываются на физическом уровне.

Пересылаемые данные для сохранения их смысла пакетируются в кадры (некоторые авторы называют такие элементы пакетами). Кадр переносит информацию по отдельной связи. Для достижения места (точки) назначения датаграмма IP может перемещаться по нескольких связям.

Описание формата кадра принадлежит уровню связи данных. Формат кадра различается в разных технологиях нижнего уровня, используемых для создания связи (например, линии Т1, цепи Frame Relay или локальные сети Ethernet). Каждый кадр имеет заголовок, содержащий сведения, необходимые для его доставки по связи. Формат заголовка зависит от применяемой технологии.

Все сетевые технологии можно разделить на четыре категории:

1. Связи "точка-точка" в региональных сетях

2. Локальные сети

3. Службы доставки пакетов региональных сетей

4. Службы коммутации ячеек

Для каждой технологии необходим механизм, который:

■ идентифицирует место назначения, когда один интерфейс обслуживает несколько систем (например, интерфейс локальных сетей)

■ выявляет ошибки при пересылке данных

На сегодняшний день многопротокольным окружением стали как локальные, так и региональные сети. Как показано на рис. 4.2, связи часто совместно используются несколькими протоколами (например, TCP/IP, Novell IPX/SPX, DECnet или Vines); эти же связи применяются при перенаправлении трафика. Многопротокольные хосты и маршрутизаторы должны иметь возможность сортировки различных типов трафика и, следовательно, иметь механизмы для:

■ идентификации типа протокола для PDU, используемого в каждом кадре.

Рис. 4.2.Несколько протоколов совместно используют один носитель.

Определение типа протокола представляется не очень сложной работой. Нужно иметь стандартный список протоколов, присвоить каждому из них уникальный номер и поместить такой номер в одно из полей заголовка кадра.

Однако проблема в том, что для описания типа протокола существует несколько стандартов, каждый из которых определяет собственный подход к идентификации полей и присвоенных протоколам номеров. В этой главе мы познакомимся с различными форматами, используемыми в наиболее распространенных технологиях пересылки данных.

В соревнованиях по многоборью спортсмены сначала преодолевают один из участков вплавь, далее пересаживаются на велосипед и т.д. Протокол IP работает подобным же образом: датаграмма перемещается из одной среды передачи в другую (из одного носителя в другой), пока не достигнет пункта назначения.

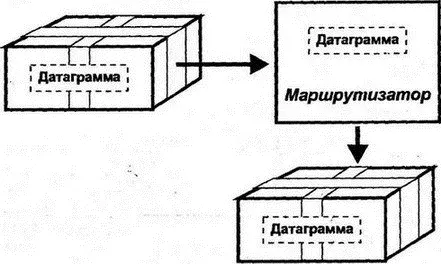

Перед тем как датаграмма будет передана по сетевой связи, она заключается в соответствующий этой связи кадр. После получения кадра маршрутизатор (см. рис. 4.3):

■ удаляет обрамление кадра и извлекает датаграмму

■ анализирует IP-адрес назначения датаграммы и выбирает следующий носитель для дальнейшей пересылки

■ заключает датаграмму в новый кадр (пакетирует ее) и передает по следующей связи, направляя ее далее по маршруту

Рис. 4.3.Извлечение данных из пакета

Перейдем к более детальному описанию и обсудим способы пакетирования данных для различного типа сетевых технологий. Начнем со связей "точка-точка".

Датаграммы IP могут передаваться по связям "точка-точка" между парой хостов, хостом и маршрутизатором или парой маршрутизаторов. Протокол IP передает датаграмму посредством множества различных взаимодействий TCP или UDP по одиночной связи "точка-точка".

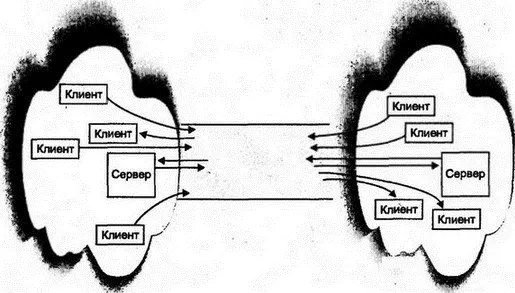

IP не знает и не заботится об идентичности приложения-источника и приложения-приемника. Каждый раз, когда IP сталкивается с исходящей датаграммой, он передает ее так, как это специфицировано в данном протоколе. Как иллюстрирует рис. 4.4, совместно использовать одну связь могут трафики различных взаимодействий клиент/сервер — примерно так же, как различные автомобили используют одну автостраду.

Рис. 4.4.Множество клиентов и серверов совместно используют одну сетевую связь.
