Сидни Фейт - TCP/IP Архитектура, протоколы, реализация (включая IP версии 6 и IP Security)

Уровень связи данных (data link layer) организует данные в кадры (frame). Иногда его называют канальным уровнем. Как показано на рис. 3.2, каждый кадр имеет заголовок (header), содержащий адрес и управляющую информацию, а завершающая секция кадра (trailer) используется для исправления ошибок (иногда ее называют хвостом кадра. — Прим. пер .).

Заголовки кадров локальных сетей содержат физические адреса источника и назначения, которые идентифицируют передающую и принимающую интерфейсные карты локальной сети (сетевые адаптеры). Заголовки кадров, пересылаемых по региональной сети Frame Relay, содержат циклические идентификаторы в специальном адресном поле.

Вызов соединения (связи) в локальной сети, т.е. создание некоторой линии между конечными точками передачи данных, и аналогичные возможности в региональных сетях описываются протоколами уровня связи данных.

Рис. 3.2.Формат кадра

Функции сетевого уровня (network layer) выполняет протокол IP, который осуществляет, маршрутизацию данных между системами. Данные могут следовать по одному пути или использовать несколько различных путей при перемещении в интернете. Данные пересылаются в элементах, называемых датаграммами (datagram).

Как показано на рис. 3.3, датаграмма имеет заголовок IP, содержащий информацию об адресации для третьего уровня. Маршрутизатор проверяет адрес назначения для пересылки датаграммы в нужное место.

Рис. 3.3.Датаграмма IP

Уровень IP называется "без создания соединения" , поскольку каждая датаграмма маршрутизируется независимо и протокол IP не гарантирует тот же порядок получения датаграмм, как при их отправке. IP маршрутизирует трафик без учета взаимодействий между приложениями, которым принадлежат конкретные датаграммы.

Протокол TCP выполняет функции транспортного уровня (transport layer) и обеспечивает надежную службу пересылки данных для приложений. В TCP/IP встроен специальный механизм, гарантирующий пересылку данных без ошибок и пропусков и в той последовательности, в которой они были отправлены.

Приложения, например пересылки файлов, передают данные в TCP, который добавляет к ним заголовок и формирует элемент, называемый сегментом (segment).

TCP отсылает сегменты в IP, в котором производится маршрутизация данных в заданное место. На другой стороне соединения TCP предполагает получение тех же сегментов данных от IP, определяет приложение, которому направлены эти данные, и передает их приложению в том порядке, в котором они были отправлены.

Приложение может послать другому приложению независимое сообщение с помощью протокола UDP, который добавляем к сообщению заголовок и формирует элемент, называемый датаграммой UDP или сообщением UDP .

UDP передает исходящие сообщения в IP и предполагает на другой стороне получение входящих сообщений от IP. Далее UDP определяет приложение, которому направлены данные.

UDP реализует коммуникационную службу без создания соединения, которая часто используется для просмотра содержимого простых баз данных.

Как уже отмечалось в главе 2, набор протоколов TCP/IP включает стандартные службы для приложений, такие как доступ с терминала, пересылка файлов, обращение к файловым серверам NFS, электронная почта, сетевые новости, WWW и просмотр адресов в DNS.

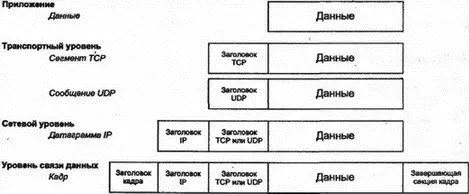

На рис. 3.4 показано, как пакетируются прикладные данные перед пересылкой по сети. Основным термином для объединения информации с заголовком соответствующего сетевого уровня является элемент данных протокола (Protocol Data Unit — PDU). Например, сегмент TCP является PDU транспортного уровня, а датаграмма IP — PDU сетевого уровня.

Рис. 3.4.Пакетирование данных перед пересылкой по сети

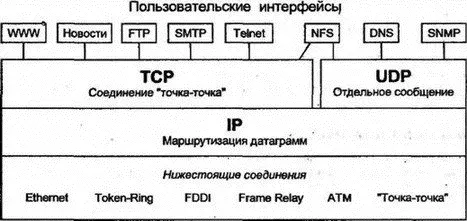

На рис. 3.5 представлено соотношение между отдельными компонентами набора протоколов TCP/IP.

Рис. 3.5.Соотношение между компонентами набора протоколов TCP/IP
