Сидни Фейт - TCP/IP Архитектура, протоколы, реализация (включая IP версии 6 и IP Security)

Стандарт внешнего представления данных (eXternal Data Representation — XDR) является важной частью архитектуры RPC. XDR включает язык описания типов данных и методы их кодирования в стандартный формат. Это позволяет производить обмен данными между компьютерами различных типов, например между хостами Unix, PC, Macintosh, системами VAX VMS компании Digital Equipment Corporation и большими ЭВМ компании IBM.

Компания Sun Microsystems опубликовала RFC с описанием RPC в 1988 г., a NFS — в 1989 г. Однако Sun контролировала эти протоколы вплоть до 1995 г., пока не появились новые версии. С этого момента ответственность за RFC архитектуры ONC перешла к комитету IETF, а сама архитектура была принята в качестве стандарта для процессов Интернета. Sun взаимодействовала с консорциумом X/Open при разработке новой версии NFS.

NFS и RPC были реализованы многими разработчиками систем Unix, а также перенесены во многие лицензированные операционные системы. Например, IBM VM, IBM MVS и DEC VAX VMS могут работать как файловые серверы NFS.

Некоторые разработчики объединили программное обеспечение клиента и сервера NFS с собственными продуктами TCP/IP, в то время как другие предоставляли NFS за дополнительную плату. Во многих продуктах NFS содержится программная библиотека для RPC.

Множество продуктов TCP/IP для Windows обеспечивает работу системы Windows в качестве клиента NFS, а некоторые реализации — и как серверы NFS. Последние версии NetWare компании Novell поддерживают NFS вместе с собственными службами файлов и печати. Любой клиент может обращаться к серверу по любому из этих протоколов. В частности, поддерживаются клиенты DOS, Macintosh и Unix.

Приложение клиент/сервер для архитектуры ONC функционирует поверх RPC. Работа RPC моделируется обычными вызовами подпрограмм. Например, в языке программирования С вызов обычной подпрограммы в общем случае имеет форму:

код_возврата = имя_процедуры (входные_параметры, выходные_параметры)

Перед активизацией процедуры входные данные сохраняются как входные_параметры. Если процедура завершается успешно, полученные результаты сохраняются в выходных параметрах. По завершении код возврата указывает на успешность работы процедуры.

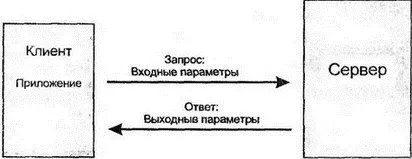

RPC работает аналогичным образом. Локальная система посылает запрос вызова на удаленный сервер. Запрос идентифицирует процедуру и получает входные параметры. Удаленный сервер выполняет процедуру. По завершении работы удаленный сервер формирует ответ, указывающий на успешность процедуры и содержащий ее выходные параметры. На рис. 15.2 показан обмен запросом и ответом. Протокол RPC определяет механизм данного способа работы.

Рис. 15.2.Взаимодействие в RPC

Основные концепции RPC достаточно просты:

■ Служба RPC реализуется одной или несколькими выполняющимися на сервере программами . Например, существуют отдельные программы управления доступом и блокировок файлов.

■ Каждая программа может выполнять несколько процедур . Идея состоит в том, что процедура должна реализовывать одну простую, четко ограниченную функцию. Например, существуют отдельные процедуры файлового доступа NFS для операций чтения, записи, переименования и удаления файлов.

■ Каждой программе присвоен числовой идентификатор.

■ Каждая процедура программы также имеет числовой идентификатор.

На момент написания книги выделением уникальных номеров для программ занималась компания Sun Microsystems (в будущем это должно перейти под юрисдикцию IANA). Диапазоны идентификаторов программ показаны в таблице 15.1. Числовой идентификатор присваивается процедурам программы разработчиком этой программы. Например, процедура чтения NFS — 6, а переименования NFS — 11.

Таблица 15.1 Присваивание номеров в RPC

Запрос клиента RPC идентифицирует запускаемую программу и процедуру по ее номеру. Например, чтобы прочитать файл, запрос RPC обратится к программе 100003 ( NFS ) и процедуре 6 ( чтение ). На рис. 15.3 показано клиентское приложение, обращающееся к удаленной процедуре программы 100003.
