Крис Касперски - Восстановление данных. Практическое руководство

Вообще говоря, никаких экстраординарных способностей для ремонта не требуется, и он вполне по силам мастерам средней руки. Отказ электроники — это еще полбеды. Гораздо хуже, если испорчена часть служебной информации, записанной на магнитных пластинах (эта тема будет освещена более подробно далее в этой главе). Это может произойти по разным причинам, наиболее распространенными среди которых являются: ошибки в прошивке, сбои питания, отказ электроники, вибрация/удары, деформация гермоблока. При этом жесткий диск не инициализируется или выдает сообщение об ошибке в ответ на любую команду. Некоторые винчестеры автоматически переходят в технологический режим, предназначенный для записи служебной информации, которая может быть передана либо через стандартный интерфейс ATA, либо через COM-терминал.

В состав PC-3000 входит большая коллекция разнообразных служебных модулей для популярных моделей жестких дисков, а всем зарегистрированным пользователем предоставляется бесплатный доступ к FTP-серверу, на котором можно найти практически все, что угодно. Как вариант, можно воспользоваться специализированными утилитами, распространяемыми производителями винчестера, выбрав режим обновления прошивки. Важно отметить, что при этом обновляются далеко не все модули; более того, далеко не для всех моделей такие утилиты существуют. К тому же, этот способ восстановления бесполезен, если в служебной зоне имеются физические дефекты или если накопитель "зависает" еще на старте, отказываясь входить в технологический режим. На этот случай существует метод горячей замены (hot-swap). В этой процедуре также участвуют два накопителя — донор и акцептор, но трансплантация осуществляется на лету. Акцептор обесточивается, с него снимается плата электроники, обнажая гермоблок. Донор подключается к шлейфу IDE, на него подается питание, затем, после завершения процесса инициализации и выдачи сигнала готовности, отдается команда ATA Sleep( 95h), останавливающая шпиндельный двигатель. Все остальные узлы остаются под напряжением. Контроллер аккуратно свинчивается и переставляется на гермоблок акцептора. Затем ему подается любая команда для пробуждения (например, команда чтения сектора). Поскольку контроллер уже был проинициализирован, обращения к служебной зоне не происходит, и с диска удается считать всю уцелевшую информацию.

При использовании штатного контроллера IDE необходимо заблаговременно отключить S.M.A.R.T, в настройках BIOS Setup, иначе винчестер будет производить запись протокола S.M.A.R.T, в служебную зону.

Требования к совместимости плат электроники — те же самые, что и в случае простой перестановки контроллера. В принципе, нет необходимости переставлять плату донора на акцептор. Можно взять плату акцептора, проинициализировать ее на гермоблоке донора, а затем вернуть обратно. Такой способ даже более предпочтителен, поскольку в этом случае акцептор будет работать со "своим" ПЗУ.

Ряд неисправностей требует вскрытия гермоблока и ювелирного мастерства рук. Первое место по частоте отказов занимает выход из строя одной или нескольких магнитных головок (рис. 4.2). Причиной может быть и заводской брак, и пробой электроники, и механическое воздействие (например, удар). Если головка остается физически неповрежденной, то одна из поверхностей перестает читаться, и тогда через каждые N секторов образуется BAD-сектор, где N — количество головок. Некоторые модели имеют 6 головок, некоторые — только одну, тогда при ее отказе диск становится полностью неработоспособным и не может прочитать даже служебную зону. Но и при отказе одной из шести головок информация превращается в труху. Все файлы, размер которых превышает 3 Кбайт (512×6), становятся "продырявленными". Что делать? Переставлять блок головок! Это очень сложная операция, и у начинающих мастеров в половине случаев она заканчивается фатально. Практиковаться на своем рабочем винчестере, который надо восстановить, категорически недопустимо! Сначала потренируйтесь на жестких дисках разной степени убитости, на которых нет ничего интересного.

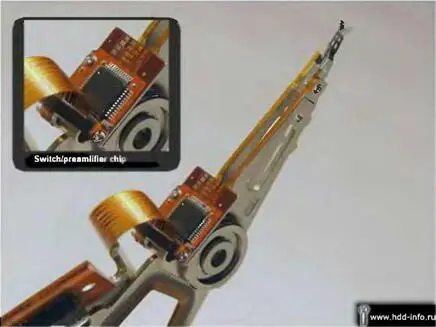

Рис. 4.2. Блок магнитных головок с микросхемой коммутатора/предусилителя

Нам потребуется донор близкой модели. Точное совпадение всех цифр модели уже не обязательно, главное — чтобы БМГ был аналогичного типа. Некоторые диски паркуют головки за пределами внешней кромки магнитных пластин, некоторые — в специальной зоне близ центра шпинделя. Последний случай наиболее сложен. Ведь чтобы снять головки, их нужно протащить через всю поверхность, а допускать контакт головки с поверхностью нельзя, иначе магнитное покрытие будет разрушено!
