Блок-схема типичного жесткого диска представлена на рис. 4.1. Жесткий диск состоит из гермоблока и платы электроники. В гермоблоке расположены:

□ шпиндельный двигатель, вращающий пакет из одного или нескольких магнитных дисков;

□ блок магнитных головок (БМГ), который ранее управлялся шаговым электродвигателем, а теперь работает под управлением устройства, известного как "звуковая катушка" (voice coil);

□ предусилитель-коммутатор чтения/записи, смонтированный в микросхеме, расположенной либо непосредственно на БМГ, либо на отдельной плате рядом с ней. В последнем случае замена коммутатора возможна без съема БМГ, что существенно упрощает его ремонт.

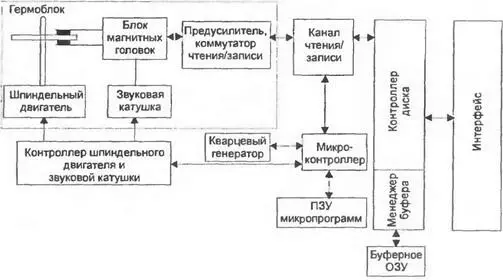

Рис. 4.1. Блок-схема типичного жесткого диска

Плата электроники содержит:

□ контроллер шпиндельного двигателя и звуковой катушки, управляющий вращением пакета дисков и позиционированием головок;

□ канал чтения/записи;

□ микроконтроллер, являющийся, по сути, "сердцем" винчестера;

□ контроллер диска, отвечающий за обслуживание интерфейса ATA.

Древние жесткие диски стоили дорого, использовали целую россыпь микросхем с низкой степенью интеграции и серийные комплектующие, над которыми еще имело смысл подолгу зависать с осциллографом, выискивая неисправный элемент. Но затем степень интеграции начала стремительно нарастать, производители перешли на заказные чипы, а цены на винчестеры упали. Ремонтировать электронику стало не только сложно, но еще и нерентабельно.

Основным способом возвращения работоспособности жесткому диску стала замена всей платы контроллера целиком. Для этой цели берется диск идентичной модели (донор), и плата переставляется на гермоблок с восстанавливаемыми данными (акцептор). Исключение составляет мелкий ремонт, наподобие замены перегоревшего предохранителя или транзистора, который можно выполнить непосредственно на теле "пациента".

Возникает вопрос — если ремонтники уже давно ничего не ремонтируют, а только тасуют платы, зачем же к ним обращаться и платить деньги, когда эту операцию можно проделать и самостоятельно? Однако в данном случае проще сказать, чем реально сделать.

Во-первых, необходимо найти подходящего донора. У разных моделей винчестеров совместимость плат электроники существенно различна. Некоторые из них требуют совпадения всех цифр в номере модели, а некоторые соглашаются работать и с "родственным" контроллером. Есть и такие модели, которые могут не работать даже при полном совпадении всех букв и цифр, и тогда приходится перебирать одного донора за другим в надежде найти подходящий. Особенности поведения каждой модели можно почерпнуть из документации, прилагаемой к PC-3000, или найти в Интернете. Поиски доноров серьезно осложняются тем, что период производства большинства винчестеров намного меньше их среднего срока существования. Компьютерные магазины постоянно обновляют свой ассортимент, и приобрести модель, аналогичную той, что вы купили несколько лет назад, скорее всего, не удастся. Остаются радиорынки и фирмы, торгующие подержанными комплектующими, но и здесь выбор невелик.

"Неродной" контроллер может повредить микросхему коммутатора/предусилителя, расположенную внутри гермоблока, и разрушить служебную информацию, что существенно затруднит дальнейший ремонт. Никогда не переставляйте платы, если у вас есть хотя бы тень сомнения в их совместимости!

Во-вторых, помимо электроники, на плате контроллера имеется микросхема ПЗУ, в которой могут быть записаны индивидуальные настройки. В этом случае с чужой платой винчестер работать просто не будет! Тут есть два пути. Если акцептор еще подает признаки жизни, с него считывается оригинальная прошивка, которая затем записывается на плату донора. Если этот вариант не срабатывает, приходится перепаивать непосредственно само ПЗУ.

В-третьих, даже если винчестер "заведется" с чужой платой, последовательность нумерации секторов может оказаться нарушена, и файловая система превратится в мусор. Если это случится, разгребать этот мусор придется вручную или с помощью специализированных программных комплексов. Лучшим среди этих комплексов является Data Extractor, входящий в комплект PC-3000, но также способный работать и отдельно от него со штатным контроллером IDE.
