TLI был впервые представлен в UNIX System V Release 3.0 в 1986 году. Этот программный интерфейс тесно связан с сетевой подсистемой UNIX, основанной на архитектуре STREAMS, изолируя от прикладной программы особенности сетевой архитектуры. Вместо того чтобы непосредственно пользоваться общими функциями STREAMS, рассмотренными в предыдущей главе, TLI позволяет использовать специальный набор вызовов, специально предназначенных для сетевых приложений. Для преобразования вызовов TLI в функции интерфейса STREAMS используется библиотека TLI, которая в большинстве систем UNIX имеет название libnsl.aили libnsl.so.

Схема использования функций TLI во многом сходна с рассмотренным интерфейсом сокетов и зависит от типа используемого протокола — с предварительным установлением соединения (например, TCP) или без него (например, UDP).

На рис. 6.18 и 6.19 представлены схемы использования функций TLI для транспортных протоколов с предварительным установлением соединения и без установления соединения. Можно отметить, что эти схемы очень похожи на те, с которыми мы уже встречались в разделе "Межпроцессное взаимодействие в BSD UNIX. Сокеты" главы 3 при обсуждении сокетов. Некоторые различия отмечены ниже при описании функций TLI.

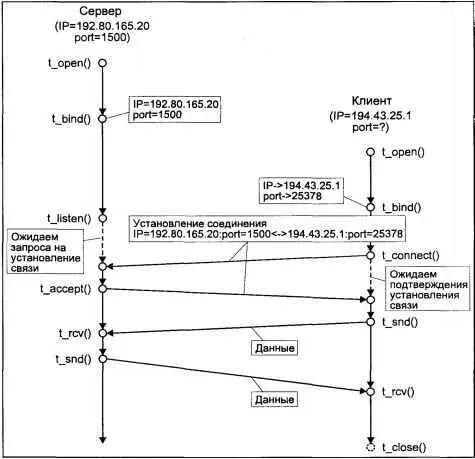

Рис. 6.18.Схема вызова функций TLI для протокола с предварительным установлением соединения

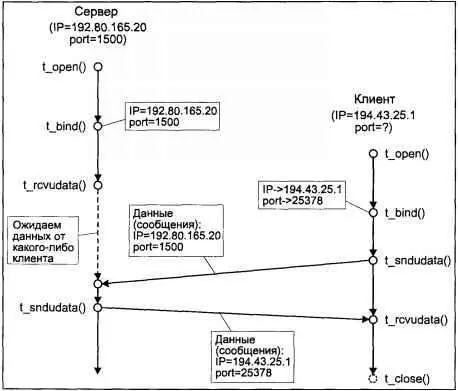

Рис. 6.19. Схема вызова функций TLI для протокола без предварительного установления соединения

Прежде чем перейти к обсуждению функций TLI, остановимся на определении адреса коммуникационного узла. TLI не накладывает никаких ограничений на формат адреса, возлагая интерпретацию на протоколы нижнего уровня. Благодаря этому, один и тот же интерфейс может быть использован при работе с различными семействами сетевых протоколов.

Для определения адреса TLI предоставляет общую структуру данных netbuf, имеющую вид:

struct netbuf {

unsigned int maxlen;

unsigned int len;

char *buf;

}

Поле bufуказывает на буфер, в котором может передаваться адрес узла, maxlenопределяет его размер, a len— количество данных в буфере, т.е. размер адреса. Эта структура по своему назначению похожа на структуру sockaddr, которая является общим определением адреса коммуникационного узла для сокетов. Далее рассматривается пример сетевого приложения, основанного на TLI, где показано, как netbufиспользуется при передаче адреса для протоколов TCP/IP.

Структура netbufиспользуется в TLI для хранения не только адреса, но и другой информации — опций протокола и прикладных данных. Эта структура является составной частью более сложных структур данных, используемых при передаче параметров в функциях TLI. Для упрощения динамического размещения этих структур библиотека TLI предоставляет две функции: t_alloc(3N) для размещения структуры и t_free(3N) для освобождения памяти. Эти функции имеют следующий вид:

#include

char *t_alloc(int fd, int struct_type, int fields);

int t_free(char *ptr, int struct_type);

Аргумент struct_typeопределяет, для какой структуры данных выделяется память. Он может принимать следующие значения:

Co структурами, приведенными в таблице, мы познакомимся при обсуждении функций TLI. Большинство из них включают несколько элементов netbuf. Поскольку в некоторых случаях может отсутствовать необходимость размещения всех элементов netfuf, поле fieldsпозволяет указать, какие конкретно буферы необходимо разместить для данной структуры:

Отметим одну особенность. Фактический размер буфера и, соответственно, структуры netbufзависят от значения поля maxlenэтой структуры. В свою очередь, этот параметр зависит от конкретного поставщика транспортных услуг — именно он определяет максимальный размер адреса, опций и прикладных данных. Чуть позже мы увидим, что эта информация ассоциирована с транспортным узлом и может быть получена после его создания с помощью функции t_open(3N) . Поэтому для определения фактического размера размещаемых структур в функции t_аlloc(3N) необходим аргумент fd, являющийся дескриптором транспортного узла, который возвращается процессу функцией t_open(3N) .
