Параметры для транзитных узлов и параметры получателя IPv6 имеют одинаковый формат, показанный на рис. 27.3. Восьмиразрядное поле следующий заголовок ( next header ) идентифицирует следующий заголовок, который следует за данным заголовком. Восьмиразрядное поле длина заголовка расширения ( header extension length ) содержит длину заголовка расширения в условных единицах (1 у.e. = 8 байт), но не учитывает первые 8 байт заголовка. Например, если заголовок занимает всего 8 байт, то значение поля длины будет равно нулю. Если заголовок занимает 16 байт, то соответственно значение этого поля будет равно 1, и т.д. Оба заголовка заполняются таким образом, чтобы длина каждого была кратна 8 байтам. Это достигается либо с помощью параметра pad1, либо с помощью параметра padN, которые мы вскоре рассмотрим.

Рис. 27.4. Формат отдельных параметров, входящих в заголовок параметра транзитных узлов и заголовок параметра получателя

Этот формат иногда называется TLV, так как для каждого отдельного параметра указывается его тип, длина и значение ( type , length , value ). Восьмиразрядное поле типа ( type ) указывает тип параметра. В дополнение к этому два старших разряда указывают, что именно узел IPv6 будет делать с этим параметром в том случае, если он не сможет в нем разобраться:

■ 00 — пропустить параметр и продолжить обработку заголовка.

■ 01 — игнорировать пакет.

■ 10 — игнорировать пакет и отослать отправителю сообщение об ошибке ICMP типа 2 (см. табл. А.6), независимо от того, является ли адрес получателя пакета групповым адресом.

■ 11 — игнорировать пакет и отослать отправителю сообщение об ошибке ICMP типа 2 (см. табл. А.6) но только в том случае, если адрес получателя пакета не является адресом многоадресной передачи.

Следующий разряд указывает, могут ли меняться данные, входящие в этот параметр, в процессе передачи пакета.

■ 0 — данные параметра не могут быть изменены.

■ 1 — данные параметра могут быть изменены.

Оставшиеся пять младших разрядов задают сам параметр. Заметьте, что код параметра определяется всеми восемью битами, младших пяти битов для этого недостаточно. Однако значения параметров выбираются таким образом, чтобы обеспечивать уникальность младших пяти битов как можно дольше.

8-разрядное поле длины задает длину данных этих параметров в байтах. Длина поля типа и длина самого поля длины не входят в это значение.

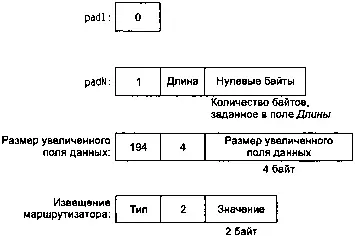

Два параметра заполнения (pad options) определены в RFC 2460 [27] и могут быть использованы как в заголовке параметров для транзитных узлов, так и в заголовке параметров получателя. Один из параметров транзитных узлов — параметр размера увеличенного поля данных ( jumbo pay load length option ) — определен в RFC 2675 [9]. Ядро генерирует этот параметр по мере необходимости и обрабатывает при получении. Новый параметр увеличенного объема данных для IPv6, аналогичный параметру извещения маршрутизатора ( router alert ), описан в RFC 2711 [87]. Эти параметры изображены на рис. 27.5. Есть и другие параметры (например, для Mobile-IPv6), но мы их на рисунке не показываем.

Рис. 27.6. Объекты вспомогательных данных, используемые для параметров транзитных узлов и параметров получателя

Чтобы уменьшить объем дублированного кода, определены семь функций, которые создают и обрабатывают эти вспомогательные объекты данных. Следующие четыре функции формируют отправляемый параметр.

#include

int inet6_opt_init(void * extbuf , socklen_t extlen );

Возвращает: количество байтов для размещения пустого заголовка расширения, -1 в случае ошибки

int inet6_opt_append(void * extbuf , socklen_t extlen ,

int offset , uint8_t type , socklen_t len , uint_t align , void ** databufp );

Возвращает: длину расширяющего заголовка после добавления параметра, -1 в случае ошибки

int inet6_opt_finish(void * extbuf , socklen_t extlen , int offset );

Возвращает: длину законченного заголовка расширения, -1 в случае ошибки

int inet6_opt_set_val(void * databuf , int offset ,

const void * val , socklen_t vallen );

Возвращает: новое смещение в буфере databuf

Функция inet6_opt_initвозвращает количество байтов, необходимое для данного параметра. Если аргумент extbufне является нулевым указателем, функция инициализирует заголовок расширения. Значение -1 возвращается при аварийном завершении работы в том случае, если аргумент extlenне кратен 8. (Все заголовки параметров транзитных узлов и получателя в IPv6 должны быть кратны 8.)
