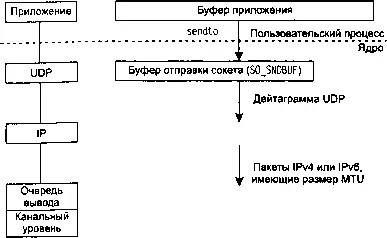

На рис. 2.16 показано, что происходит, когда приложение записывает данные в сокет UDP.
Рис. 2.16. Отправка данных через сокет UDP
На этот раз буфер отправки сокета изображен пунктирными линиями, поскольку он (буфер) на самом деле не существует. У сокета UDP есть размер буфера отправки (который мы можем изменить с помощью параметра сокета SO_SNDBUF
, см. раздел 7.5), но это просто верхнее ограничение на размер дейтаграммы UDP, которая может быть записана в сокет. Если приложение записывает дейтаграмму размером больше буфера отправки сокета, возвращается ошибка EMSGSIZE
. Поскольку протокол UDP не является надежным, ему не нужно хранить копию данных приложения. Ему также не нужно иметь настоящий буфер отправки (данные приложения обычно копируются в буфер ядра по мере их движения вниз по стеку протоколов, но эта копия сбрасывается канальным уровнем после передачи данных).
UDP просто добавляет свой 8-байтовый заголовок и передает дейтаграмму протоколу IP. IPv4 или IPv6 добавляет свой заголовок, определяет исходящий интерфейс, выполняя функцию маршрутизации, и затем либо добавляет дейтаграмму в очередь вывода канального уровня (если размер дейтаграммы не превосходит MTU), либо фрагментирует дейтаграмму и добавляет каждый фрагмент в очередь вывода канального уровня.
Если приложение UDP отправляет большие дейтаграммы (например, 2000-байтовые), существует гораздо большая вероятность фрагментации, чем в случае TCP, поскольку TCP разбивает данные приложения на порции, равные по размеру MSS, а этому параметру нет аналога в UDP.
Успешное возвращение из функции записи в сокет UDP говорит о том, что либо дейтаграмма, либо фрагменты дейтаграммы были добавлены к очереди вывода канального уровня. Если для дейтаграммы или одного из ее фрагментов недостаточно места, приложению в большинстве случаев возвращается сообщение ENOBUFS
.
ПРИМЕЧАНИЕ
К сожалению, некоторые реализации не возвращают этой ошибки, не предоставляя приложению никаких указаний на то, что дейтаграмма была проигнорирована еще до начала передачи.

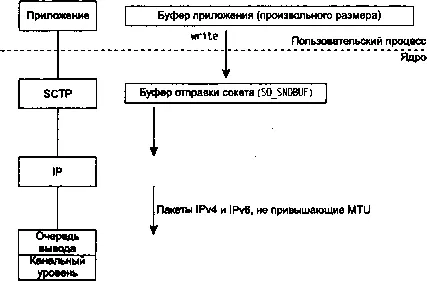

На рис. 2.17 показан процесс записи данных в сокет SCRIPT.
Рис. 2.17. Отправка данных через сокет SCRIPT
Для обеспечения надежности в SCRIPT предусмотрен буфер отправки. Приложение может менять размер этого буфера при помощи параметра сокета SO_SNDBUF
(см. раздел 7.5), как и при работе с TCP. Когда приложение вызывает функцию write
, ядро копирует все данные из буфера приложения в буфер отправки сокета. Если в буфере сокета недостаточно места для размещения всего объема данных приложения (то есть буфер приложения больше буфера сокета или в последнем уже имелись данные), пользовательский процесс приостанавливается. Приостановка производится для блокируемых сокетов. По умолчанию сокеты SCRIPT являются блокируемыми (о неблокируемых сокетах речь пойдет в главе 16). Ядро не возвращает управление процессу до тех пор, пока все байты буфера приложения не будут скопированы в буфер отправки сокета. Успешное возвращение из вызова write
для сокета SCRIPT означает лишь, что приложение снова может воспользоваться своим буфером. Оно вовсе не означает, что SCRIPT адресата или приложение-адресат получили отправленные данные.
SCRIPT обрабатывает данные, которые находятся в буфере отправки на основании правил передачи SCRIPT (подробнее см. главу 5 [117]). Передающий SCRIPT должен дождаться получения порции SACK, в которой передается кумулятивное уведомление о приеме, чтобы удалить данные из буфера отправки сокета.
2.12. Стандартные службы Интернета
В табл. 2.1 перечислены некоторые стандартные службы, предоставляемые большинством реализаций TCP/IP. Заметьте, что все они поддерживают и TCP, и UDP, и номер порта для обоих протоколов один и тот же.
Таблица 2.1. Стандартные службы TCP/IP, предоставляемые в большинстве реализаций
Имя |
Порт TCP |
Порт UDP |
RFC |
Описание |
echo |
7 |
7 |
862 |
Сервер возвращает то, что посылает клиент |
discard |
9 |
9 |
863 |
Сервер игнорирует все данные, присланные клиентом |
daytime |
13 |
13 |
867 |
Сервер возвращает время и дату в формате, удобном для восприятия человеком |
chargen |
19 |
19 |
864 |
TCP-сервер посылает непрерывный поток символов, пока соединение не будет разорвано клиентом. UDP-сервер посылает дейтаграмму со случайным количеством символов каждый раз, когда клиент посылает дейтаграмму |
time |
37 |
37 |
868 |
Сервер возвращает текущее время в виде двоичного 32-разрядного числа. Это число представляет собой количество секунд, прошедших с полуночи 1 января 1900 года (UTC) |
Часто эти службы предоставляются демоном inetd на узлах Unix (см. раздел 13.5). Стандартные службы делают возможным простейшее тестирование при помощи стандартного клиента Telnet.
