Типичная временная диаграмма для сокета типа «один-ко-многим» приведена на рис. 9.2. Сначала запускается сервер, который создает сокет, привязывает его к адресу, вызывает функцию listenдля того, чтобы разрешить клиентам устанавливать ассоциации, после чего он вызывает sctp_recvmsgи приостанавливается в ожидании первого сообщения. В свою очередь, клиент открывает сокет и вызывает функцию sctp_sendto, которая неявно инициирует ассоциацию и вкладывает данные в третий пакет четырехэтапного рукопожатия. Сервер получает запрос, обрабатывает его и отсылает свой ответ. Клиент получает ответ сервера и закрывает сокет, тем самым закрывая и ассоциацию. Сервер переходит к ожиданию следующего сообщения.

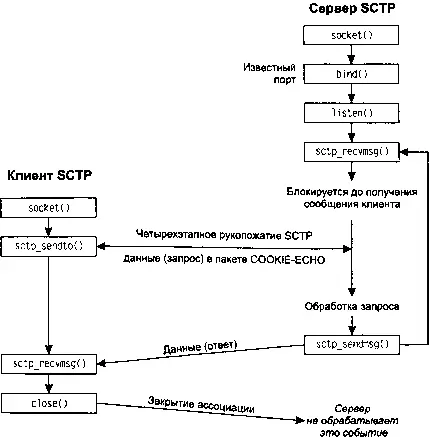

Рис. 9.2. Временная диаграмма работы сокета типа «один-ко-многим»

В этом примере рассматривается последовательный сервер, один программный поток которого обрабатывает сообщения, полученные через несколько ассоциаций. SCTP позволяет использовать сокет типа «один-ко-многим» с функцией sctp_peeloff(см. раздел 9.12) для реализации комбинированной параллельно- последовательной модели сервера.

1. Функция sctp_peeloffпозволяет выделить конкретную ассоциацию (например, долговременный сеанс связи) из сокета типа «один-ко-многим» в отдельный сокет типа «один-к-одному».

2. Полученный таким образом сокет типа «один-к-одному» может быть передан новому потоку или порожденному процессу (как в модели параллельного сервера).

3. Основной поток обрабатывает сообщения от всех остальных ассоциаций в последовательном режиме.

Сокет SCTP типа «один-ко-многим» является IP-сокетом (семейство AF_INETили AF_INET6) со значением типа SOCK_SEQPACKETи значением протокола IPPROTO_SCTP.

Сервер SCTP может привязаться к некоторому подмножеству IP-адресов узла, на котором он запущен. Серверы TCP и UDP могли привязываться либо к одному, либо ко всем адресам узла, но не могли указывать конкретный набор адресов. Функция sctp_bindxделает программирование приложений более гибким, предоставляя возможность связывать сокет SCTP с заданными адресами.

#include

int sctp_bindx(int sockfd , const struct sockaddr * addrs , int addrcnt , int flags );

Возвращает: 0 в случае успешного завершения, -1 в случае ошибки

Аргумент sockfdпредставляет собой дескриптор сокета, возвращаемый функцией socket. Второй аргумент — указатель на упакованный список адресов. Каждая структура адреса сокета помещается в буфер непосредственно после предшествующей структуры, без всяких дополняющих нулей (пример приводится на рис. 9.3).

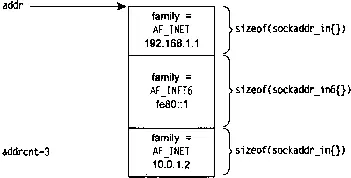

Рис. 9.3. Формат упакованного списка адресов для функций SCTP

Количество адресов, передаваемых sctp_bindx, указывается в параметре addrcnt. Параметр flagsсообщает функции sctp_bindxо необходимости выполнения действий, перечисленных в табл. 9.1.

Таблица 9.1. Флаги функции sctp_bindx

Функцию sctp_bindxможно вызывать независимо от того, привязан ли сокет к каким-нибудь адресам. Для несвязанного сокета вызов sctp_bindxприведет к привязке указанного набора адресов. При работе с уже связанным сокетом указание флага SCTP_BINDX_ADD_ADDRпозволяет добавить адреса к данному дескриптору. Флаг SCTP_BINDX_ REM_ADDR предназначен для удаления адресов из списка связанных с данным дескриптором. Если sctp_bindxвызывается для прослушиваемого сокета, новая конфигурация будет использоваться только для новых ассоциаций; вызов никак не затронет уже установленные ассоциации. Флаги sctp_bindxвзаимно исключают друг друга: если указать оба, функция вернет ошибку EINVAL. Номер порта во всех структурах адреса сокета должен быть одним и тем же. Он должен совпадать с тем номером порта, который был связан с данным сокетом ранее. В противном случае sctp_bindxтоже вернет ошибку EINVAL.

Если конечная точка поддерживает динамическую адресацию, вызов sctp_bindx с флагом SCTP_BINDX_REM_ADDRили SCTP_BINDX_ADD_ADDRприведет к передаче собеседнику сообщения о необходимости изменения списка адресов. Поскольку изменение списка адресов для установленной ассоциации не является обязательным, реализации, не поддерживающие эту функцию, будут при попытке ее использования возвращать ошибку EOPNOTSUPP. Обратите внимание, что для нормальной работы динамической адресации она должна поддерживаться обеими сторонами. Все это полезно в том случае, если система поддерживает динамическое предоставление интерфейсов: когда открывается доступ к новому интерфейсу Ethernet, приложение может вызвать SCTP_BINDX_ADD_ADDRи начать работать с этим интерфейсом по уже установленным ассоциациям.
