На рис. 17.2 показан частичный вид файловой системы sysfs, которая смонтирована на каталог /sys.

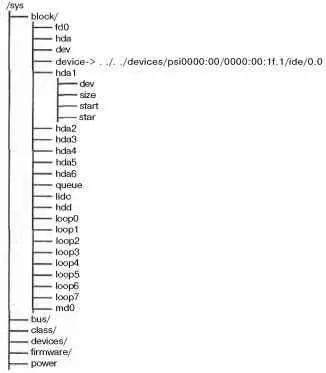

Рис. 17.2. Содержимое части каталога /sys

Корневой каталог файловой системы sysfs содержит семь подкаталогов: block, bus, class, devices, firmware, moduleи power. В каталоге blockсодержатся каталоги для каждого зарегистрированного в системе устройства блочного ввода-вывода.

Каждый из каталогов в свою очередь содержит подкаталоги, соответствующие разделам блочного устройства. Каталог busпозволяет просматривать информацию о системных шинах. В каталоге classпредставлена информация о системных устройствах, которая организована в соответствии с высокоуровневыми функциями этих устройств. Каталог devices содержит информацию о топологии устройств в системе. Она отображается непосредственно на иерархию структур устройств ядра. Каталог firmwareсодержит специфичное для данной системы дерево низкоуровневых подсистем, таких как ACPI, EDD, EFT и т.д. В каталоге powerсодержатся данные по управлению электропитанием всех устройств системы.

Наиболее важным является каталог devices, который экспортирует модель устройств ядра во внешний мир. Структура каталога соответствует топологии устройств в системе. Большинство информации, которая содержится в других каталогах, — это просто другое представление данных каталога devices. Например, в каталоге /sys/class/net/информация представлена в соответствии с высокоуровневым представлением зарегистрированных сетевых устройств. В этом каталоге может содержаться подкаталог eth0, который содержит символьную ссылку device на соответствующее устройство каталога devices.

Посмотрите на содержимое каталога /sysтой системы Linux, к которой вы имеете доступ. Такое представление системных устройств является очень четким и ясным. Оно показывает взаимосвязь между высокоуровневым представлением информации в каталоге class, низкоуровневым представлением в каталоге devices и драйверами устройств — в каталоге bus. Такое представление взаимосвязи между устройствами очень информативно. Оно становится еще более ценным, если осознать, что все эти данные свободно доступны и описывают все то, что происходит внутри ядра [89] Если вас заинтересовала информация о файловой системе sysfs, то, вероятно, вам будет интересно также ознакомиться с HAL, hardware abstraction layer (уровень абстракции аппаратного обеспечения), информация о котором доступна по адресу http://hal.freedesktop.org/ . Подсистема HAL позволяет создать в оперативной памяти базу данных на основании информации файловой системы sysfs, объединяя вместе понятия классов, устройств и драйверов. На основании этих данных уровень HAL предоставляет API, которое позволяет разрабатывать более интеллектуальные программы. .

Инициализированные объекты kobjectавтоматически не экспортируются через файловую систему sysfs. Для того чтобы сделать объект видимым через sysfs, необходимо использовать функцию kobject_add().

int kobject_add(struct kobject *kobj);

Положение объекта на файловой системе sysfs зависит от его положения в объектной иерархии. Если установлен указатель parentобъекта, то объект будет отображен внутри каталога, соответствующего объекту, на который указывает указатель parent. Если указатель parentне установлен, то объект будет отображен в каталоге, соответствующем значению переменной kset->kobj. Если для некоторого объекта не установлены ни значение поля parent, ни значение поля kset, то считается, что данный объект не имеет родительского и будет отображаться в корневом каталоге файловой системы sysfs. Такое поведение практически всегда соответствует тому, что нужно. Поэтому одно из полей parent или kset(или оба) должно быть установлено правильным образом перед вызовом функции kobject_add(). Имя каталога, который представляет объект kobjectв файловой системе sysfs, будет определяться значением поля kobj->name.

Вместо того чтобы последовательно вызывать функции kobject_init()и kobject_add(), можно вызвать функцию kobject_register().

int kobject_register(struct kobject *kobj);

Удаление объекта из файловой системы sysfs выполняется с помощью функции kobject_del().
