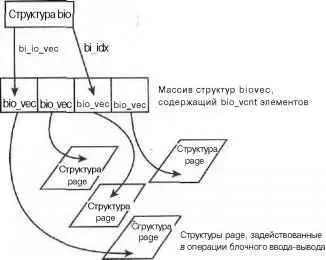

Рис. 13.2. Связь между структурами struct bio, struct bio_vecи struct page

Поле bi_idxуказывает на текущую структуру bio_vecв массиве, что позволяет уровню блочного ввода-вывода поддерживать частично выполненные операции блочного ввода-вывода. Однако более важное использование состоит в том, что драйверы таких устройств, как RAID (Redundant Array of Inexpensive/Independent Disks, массив недорогих/независимых дисковых устройств с избыточностью — специальный способ использования жестких дисков, при котором один логический том может быть распределен но нескольким физическим дискам для увеличения надежности или производительности), могут одну структуру bio, которая изначально была адресована одному устройству, разбивать на несколько частей, которые предназначаются различным дискам RAID массива. Все, что необходимо сделать драйверу RAID, это создать необходимое количество копий структуры bio, которая предназначалась одному устройству, и изменить для каждой копии значение поля bi_idx, чтобы оно указывало на ту часть массива, откуда каждый диск должен начать свою операцию ввода-вывода.

Структура bioсодержит счетчик использования, который хранится в поле bi_cnt. Когда значение этого поля становится равным нулю, структура удаляется, и занятая память освобождается. Следующие две функции позволяют управлять счетчиком использования.

void bio_get(struct bio *bio);

void bio_put(struct bio *bio);

Первая увеличивает на единицу значение счетчика использования, а вторая — уменьшает значение этого счетчика на единицу и, если это значение становится равным нулю, уничтожает соответствующую структуру bio. Перед тем как работать с активной структурой bio, необходимо увеличить счетчик использования, чтобы гарантировать, что экземпляр структуры не будет удален во время работы. После окончания работы необходимо уменьшить счетчик использования.

И наконец, поле bio_private— это поле данных создателя (владельца) структуры. Как правило, это поле необходимо считывать или записывать только тому, кто создал данный экземпляр структуры bio.

Между заголовками буферов и новой структурой bioсуществуют важные отличия. Структура bioпредставляет операцию ввода-вывода, которая может включать одну или больше страниц в физической памяти. С другой стороны, заголовок буфера связан с одним дисковым блоком, который занимает не более одной страницы памяти. Поэтому использование заголовков буферов приводит к ненужному делению запроса ввода-вывода на части, размером в один блок, только для того, чтобы их потом снова объединить. Работа со структурами bio выполняется быстрее, эта структура может описывать несмежные блоки и не требует без необходимости разбивать операции ввода-вывода на части.

Переход от структуры struct buffer_headк структурам struct bioпозволяет получить также и другие преимущества.

• Структура bioможет легко представлять верхнюю память (см. главу 11), так как структура struct bioработает только со страницами физической памяти, а не с указателями.

• Структура bioможет представлять как обычные страничные операции ввода- вывода, так и операции непосредственного (direct) ввода-вывода (т.е. те, которые не проходят через страничный кэш; страничный кэш обсуждается в главе 15).

• Структура bioпозволяет легко выполнять операции блочного ввода-вывода типа распределения-аккумуляции (scatter-gather), в которых данные находятся в нескольких страницах физической памяти.

• Структура bioзначительно проще заголовка буфера, потому что она содержит только минимум информации, необходимой для представления операции блочного ввода-вывода, а не информацию, которая связана с самим буфером.

Тем не менее заголовки буферов все еще необходимы для функций, которые выполняют отображение дисковых блоков на страницы физической памяти. Структура bioне содержит никакой информации о состоянии буфера, это просто массив векторов, которые описывают один или более сегментов данных одной операции блочного ввода-вывода, плюс соответствующая дополнительная информация. Структура buffer_headнеобходима для хранения информации о буферах. Применение двух отдельных структур позволяет сделать размер обеих этих структур минимальным.
