Если бы в персональные компьютеры пользователю было невозможно устанавливать дополнительные внешние устройства, то вряд ли они пользовались бы такой популярностью, как сегодня. Унифицированные изделия обычно не могут удовлетворить индивидуальные потребности любого потребителя, скажем, как стандартные ботинки, которые почти всегда либо жмут, либо чуть велики.

Для решения личных проблем пользователя на системных платах установлены слоты расширения (рис. 1.18), в которые можно вставить нужную для конкретной работы дополнительную плату, точно так же, как «внешний» видеоадаптер. Например, композитор может установить в свой компьютер профессиональную звуковую плату, чтобы создавать новые композиции, научный работник с удовольствием добавит плату аналого-цифрового преобразователя (АЦП), которая поможет автоматизировать сбор данных при исследовании тайн мироздания, и т. п.

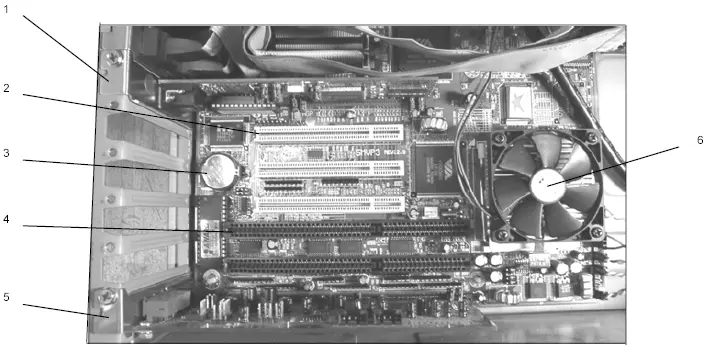

Рис. 1.18. Слоты расширения на системной плате: 1 – видеоадаптер, вставленный в слот AGP; 2 – слот PCI; 3 – батарейка CMOS-памяти; 4 – слот ISA; 5 – звуковая карта, вставленная в слот ISA; 6 – кулер процессора

Слоты ISA (на рис. 1.18 наиболее длинные, снизу) появились в самых первых компьютерах IBM PC. С течением времени их возможности оказались недостаточными для удовлетворения все возрастающих потребностей в скорости обработки информации, поэтому сейчас на системных платах устанавливается целый набор различных слотов. Для новых периферийных устройств предназначены слоты PCI (они в центре), а для видеокарты – слот AGP (сверху). Следует знать, что количество и набор слотов у каждой системной платы свои, хотя есть и несколько наиболее часто встречающихся вариантов.

Задумываться о типе слотов в покупаемом компьютере в общем-то не надо, если, конечно, у вас нет старых плат, которые вы захотите самостоятельно установить в новый компьютер. В большинстве случаев на любую системную плату всегда можно установить от 3 до 5 дополнительных устройств, которые вы можете купить в компьютерном магазине (только не забудьте сказать продавцу, какая у вас системная плата и какие слоты на ней заняты).

Компьютер, если чуть обобщить, отличается от игровой приставки тем, что к нему можно подключать самые разнообразные внешние устройства.

Как только вам нужно будет напечатать на бумаге какой-либо документ или созданный вами рассказ, то к компьютеру очень просто подключается принтер. Заметим, что наиболее качественные принтеры могут напечатать даже цветную фотографию, и она не будет отличаться от сделанной в фотолаборатории. Кстати, появившиеся недавно в продаже цифровые фотоаппараты рассчитаны на то, что весь процесс фотообработки будет производиться на компьютере, и для этого фотоаппараты снабжены специальным цифровым интерфейсом, чаще всего USB.

Для подключения внешних устройств с разными интерфейсами на задней панели компьютера расположены соответствующие разъемы. В старых типах компьютеров эти разъемы подключались к системной плате с помощью ленточных кабелей или располагались на платах расширения. С появлением стандарта АТХ разъемы интерфейсов стали располагать на системной плате (рис. 1.19).

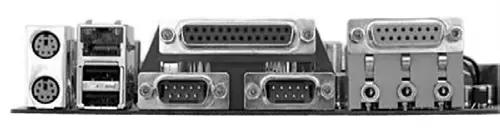

Рис. 1.19. Разъемы интерфейсов на системной плате

В стандартный набор интерфейсов входят разъемы PS/2 для подключения мыши и клавиатуры, 2 COM-порта для модема и мыши, параллельный порт для принтера. У современной системной платы обязательны два разъема для USB-устройств, которые, как надеются разработчики, рано или поздно вытеснят старые интерфейсы. Если же в системную плату интегрирован звуковой процессор, то дополнительно будут выведены еще три разъема для подключения аудиоустройств. На ряде системных плат установлены модем и сетевая карта с разъемами для подключения телефонного провода и локальной сети.

Дополнительно можно сказать, что появление новых типов интерфейсов обусловлено тем, что пользователи часто путают назначение разъемов старых типов интерфейсов, а также их значительными габаритами, не позволявшими кардинально уменьшать размеры компьютеров.

Посмотрите еще раз на рис. 1.4. Слева и выше от системной платы изображены накопители информации – 3,5" дисковод гибких дисков, привод компакт-дисков, или CD-ROM, винчестер. Все эти устройства предназначены для долговременного хранения информации, с которой вы работаете.
