Винчестер (рис. 1.21) представляет собой металлическую коробку, в которой на скорости 5400 оборотов в минуту и даже быстрее вращается прочный металлический или стеклянный диск с нанесенным на него магнитным слоем. Над этим слоем на расстоянии в доли микрон, не касаясь поверхности диска, парят на воздушной подушке магнитные головки (сильно уменьшенные аналоги головок в магнитофоне). Вся конструкция защищена от пыли и спрятана внутри компьютера. Очень сложная электронная схема управляет вращением диска, движением головок, контролирует целостность записанной на диск информации и принимает меры по исправлению каких-либо ошибок, появившихся во время чтения, или случайных дефектов поверхности магнитного слоя, которые иногда возникают в процессе эксплуатации.

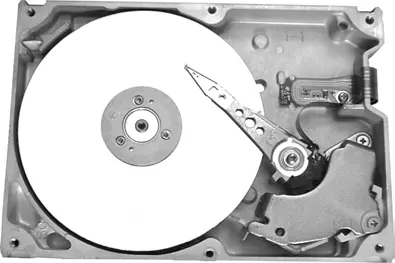

Рис. 1.21. Внутреннее устройство винчестера

Все такие сложности в конструкции винчестера связаны с тем, что именно на нем расположены файлы операционной системы, прикладных программ и данные, созданные пользователем. Когда человек работает с компьютером, информация постоянно читается с винчестера, изменяется и снова записывается на винчестер. В секунду могут произойти многие тысячи обращений к файлам на винчестере. Поэтому от современного винчестера требуется не только надежность, но и высокая скорость работы.

Первые винчестеры, которые стояли в персональных компьютерах, обладали емкостью в несколько мегабайт, что было в те времена необычайно много. Так, например, пару лет назад объем винчестера в 1000 Мбайт казался неисчерпаемым. Сегодня, когда появились цифровые видеокамеры и фотоаппараты, когда MP3-плееры успешно вытесняют кассетные магнитофоны, вполне рядовым явлением стали винчестеры на 40 Гбайт. Можно заметить, что даже такие винчестеры маловаты для хранения коллекции видеофильмов, т. к. один полнометражный фильм требует 600–700 Мбайт.

Даже из первых рисунков в этой книге видно, что системный блок – это металлический корпус, внутри которого расположены все блоки. Корпус не только защищает электронные узлы от внешних воздействий, но и подавляет электромагнитное излучение вовне от внутренних проводников. Конечно, иногда у любителя повозиться с «железом» можно увидеть компьютер безо всякого корпуса разложенным на столе, а то и развешенным поблочно на стене, но это крайность, о которой можно упомянуть, но делать так не рекомендуется.

На рис. 1.1 и 1.3, а показаны два наиболее популярных стандарта корпусов для персональных компьютеров. С лицевой стороны они почти что не различаются, разве что чуть-чуть размерами. А вот сзади видно, что разъемы интерфейсов расположены по-разному.

У старого стандарта AT (рис. 1.3, б) на системной плате не установлены разъемы интерфейсов. Его блок питания не предназначен для дистанционного включения и выключения питания, в нем также отсутствует напряжение 3,3 В, которое желательно для питания современных процессоров.

Стандарт АТХ (рис. 1.3, в) разработан с учетом тех нововведений, которые позволяют повысить потребительское качество компьютера: возможность включения и выключения компьютера по командам операционной системы или запросам из локальной сети; меньшие потери электрического тока на нагревание воздуха стабилизаторами системной платы, которые обязаны обеспечить процессор напряжением 1,2–2 —3,3 В.

Визуально отличить корпуса различных стандартов можно только по расположению интерфейсных разъемов, как показано на рис. 1.3,6, в.

Кроме корпусов, показанных на рисунках, а это так называемые Mini-Tower и Midi-Tower, существует огромное разнообразие различных типов, каждый из которых предназначен для определенного круга задач. Иногда системный блок объединяется в одну конструкцию с монитором, как традиционно принято для персональных компьютеров фирмы Apple (рис. 1.22), серьезного конкурента для рассматриваемых в этой книге компьютеров, но, увы, почти в три раза более дорогого.

Рис. 1.22. Персональный компьютер iMac

Возьмем в руки прайс-лист какого-либо компьютерного магазина и попробуем заказать себе наиболее дешевый компьютер. Сделаем мы это для того, чтобы понять, что стоит за понятием «конфигурация компьютера» и где находятся подводные камни, которые могут свести всю нашу доморощенную экономию к отрицательной величине. Кроме того, мы хоть немножко разберемся с теми сокращениями, которые в великом множестве присутствуют в прайс-листах на компьютерную комплектацию. Результаты нашей работы сведем в табл. 1.1.
