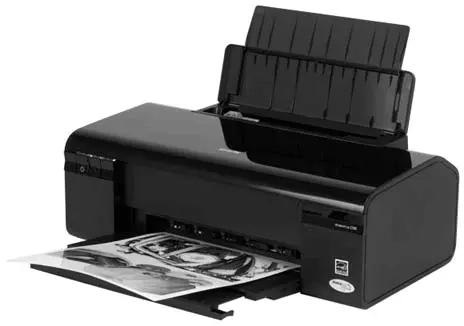

Рис. 10.2. Струйный принтер

Существует два варианта хранения чернил в принтере.

• Головка принтера является составной частью патрона с чернилами. Замена патрона с чернилами влечет за собой замену головки.

• Для хранения чернил используется отдельный сменный резервуар, который через систему капилляров обеспечивает чернилами головку принтера.

Требования к чернилам очень противоречивы и высоки, а качество изображения сильно зависит от типа бумаги.

Лазерный принтер.Лазерные принтеры (рис. 10.3) используют технологию фотокопирования, называемую еще электрофотографической. Она заключается в точном позиционировании точки на странице посредством изменения электрического заряда на специальной пленке из фотопроводящего полупроводника.

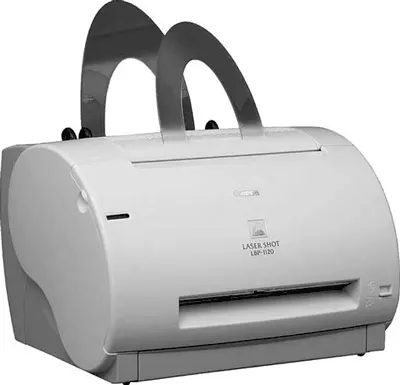

Рис. 10.3. Лазерный принтер

Важнейшим элементом лазерного принтера является вращающийся фотобарабан, с помощью которого изображение переносится на бумагу. Фотобарабан представляет собой металлический цилиндр, покрытый тонкой пленкой из фотопроводящего полупроводника (обычно оксид цинка). По поверхности барабана равномерно распределяется статический заряд. Этот заряд снимается с помощью тонкой проволоки, или сетки, называемой коронирующим проводом, на которую подается высокое напряжение, вызывающее возникновение вокруг нее светящейся ионизированной области, называемой короной.

Лазер, управляемый микроконтроллером, генерирует тонкий световой луч, отражающийся от вращающегося зеркала. Этот луч, попадая на фотобарабан, засвечивает на нем элементарные площадки (точки), и в результате фотоэлектрического эффекта в этих точках изменяется электрический заряд. Таким образом, на фотобарабане возникает копия изображения в виде потенциального рельефа.

На следующем этапе с помощью другого барабана, называемого девелопером (developer), на фотобарабан наносится тонер – мельчайшая красящая пыль на основе графита. Под действием статического заряда мелкие частицы тонера легко притягиваются к поверхности барабана в точках, подвергшихся экспозиции, и формируют на нем изображение.

Лист бумаги из подающего лотка с помощью системы валиков перемещается к барабану. Затем листу сообщается статический заряд, противоположный по знаку заряду засвеченных точек на барабане. При соприкосновении бумаги с барабаном частички тонера с барабана переносятся (притягиваются) на бумагу. Для фиксации тонера на бумаге листу вновь сообщается заряд, и он пропускается между двумя роликами, нагревающими его до температуры около 180–200 °С.

После печати барабан полностью разряжается, очищается от прилипших частиц тонера и готов для нового цикла печати. Описанная последовательность действий происходит очень быстро и обеспечивает высокое качество печати.

Особенности данного процесса заключаются в формировании точки изображения лучом света и далее – мелкодисперсным специальным порошком красителя. Это предопределяет возможность очень малых размеров точки матрицы изображения и, соответственно, большую разрешающую способность лазерных принтеров, которая на практике составляет 300–1200 точек на дюйм. Это позволяет использовать их для печати разнообразной текстовой и графической информации, вплоть до изготовления полиграфических макетов и форм.

Лазерные устройства, как правило, имеют буферную память объемом от 4 Мбайт с возможностью ее дальнейшего расширения.

Лазерные принтеры используют обычную и высококачественную бумагу, печатают текст и графику со скоростью восемь и более листов формата А4 в минуту.

Светодиодные принтерыпо своему принципу действия полностью повторяют технологию лазерной печати с единственной разницей в том, что изображение формируется не одним лазером, а целой линейкой светодиодов. Это, в свою очередь, позволяет значительно повысить скорость печати и уменьшить размеры самого принтера, поскольку значительно упрощается оптическая система.

Так случилось, что компьютерная «жизнь» отсеяла и продолжает отсеивать устаревшие технологии и устройства. Она также коснулась принтеров.

В первую очередь это касается матричных принтеров, поскольку скорость их печати и низкое качество отпечатка давно перестали удовлетворять потребностям домашних и офисных пользователей. Матричные принтеры иногда еще встречаются в разного рода кассах, на предприятиях, в обменных пунктах и т. д. И то только потому, что стоимость более «продвинутого» оборудования, например термопринтера для кассы, гораздо выше, а потребность в нем практически нулевая.
