Примечание

Кроме всего прочего, именно лучевая пушка является источником электромагнитных излучений, от которых страдает здоровье пользователя.

Жидкокристаллические мониторы.На сегодняшний день они заполонили компьютерный рынок множеством разных моделей, и именно этому типу монитора отдают сейчас предпочтение «сознательные» пользователи.

В них не используется электронно-лучевая трубка, поэтому они не являются источником электронно-магнитных волн, которые влияют на здоровье человека. Такой монитор (рис. 9.2) занимает мало места на рабочем столе, его даже можно повесить на стену. Он потребляет гораздо меньше электроэнергии.

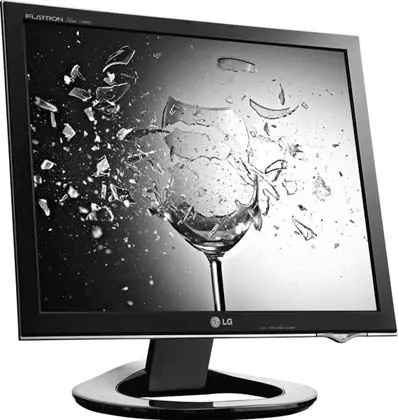

Рис. 9.2. ЖК-монитор

В ЖК-мониторах используется свойство жидких кристаллов упорядочиваться под действием электрического поля и изменять при этом угол поляризации проходящего через них света. Этот угол зависит от величины электрического поля.

Панель монитора состоит из двух прозрачных пластин, между которыми находятся жидкие кристаллы. Снаружи на пластины нанесены тонкие параллельные прозрачные электроды. На одной пластине они вертикальные, на другой – горизонтальные. Получается некая объемная координатная сетка. Если пропустить ток по одному вертикальному и по одному горизонтальному проводнику, то в ячейке, находящейся между ними, возникает электрическое поле, проходящее через слой жидких кристаллов. Регулируя это поле, можно частично или полностью перекрывать свет.

Для формирования одного пиксела изображения используются три ячейки, свет из которых проходит через красный, синий и зеленый светофильтры. Взависимости от интенсивности света, проходящего через каждую ячейку, пиксел экрана окрашивается в определенный цвет.

Плазменные мониторы.Цветные плоские плазменные панели ( Plasma Display Panel , PDP) появились на рынке несколько лет назад и сразу вызвали огромный интерес (рис. 9.3).

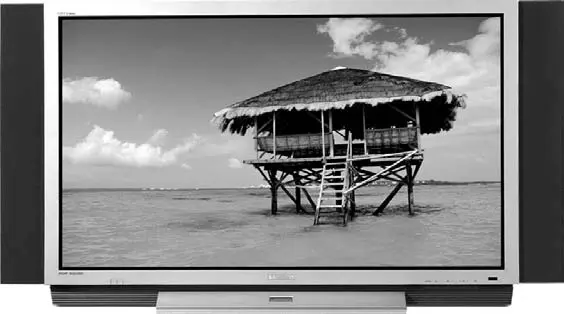

Рис. 9.3. Плазменный монитор

Принцип действия плазменной панели основан на свечении специальных люминофоров при воздействии на них ультрафиолетового излучения. Это излучение возникает при электрическом разряде в среде сильно разреженного газа.

В результате разряда между электродами образуется проводящий шнур, состоящий из ионизированных молекул газа (плазмы). Поэтому газоразрядные дисплеи и называются плазменными.

Подавая сигналы на вертикальные и горизонтальные проводники, нанесенные на внутренние поверхности стекол панели, схема управления PDP осуществляет, соответственно, строчную и кадровую развертку. При этом яркость каждого элемента изображения определяется временем свечения соответствующей ячейки плазменной панели: самые яркие горят постоянно, а в наиболее темных местах они не светятся вовсе. Светлые участки изображения на плазменной панели обладают ровным светом, поэтому изображение абсолютно не мерцает, что выгодно отличает плазменные дисплеи от традиционных кинескопов.

Преимуществом плазмы по сравнению с жидкими кристаллами является отсутствие ограничений на размер экрана. Сегодня можно встретить модели с диагональю 64 дюйма, 72 дюйма и т. д. По всем параметрам они не уступают лучшим ЖК-дисплеям, а по некоторым и превосходят их.

С другой стороны, плазменные мониторы достаточно редко используются в персональных компьютерах, поскольку их стоимость пока что может отпугнуть любого пользователя, даже с деньгами.

Технические особенности.Самыми важными характеристиками монитора являются размер по диагонали и частота развертки. Первая из них отвечает за количество информации, которое можно вывести на экран. Вторая – за частоту, с которой эта информация будет обновляться при выбранном разрешении.

Чем выше частота развертки , поддерживаемая монитором, тем лучше, потому что это позволяет уменьшить вредное для глаз мерцание изображения. Человеческий глаз все время подстраивается под освещение, чтобы качество восприятия картинки было наилучшим. Это происходит благодаря специальным глазным мышцам. Представляете, какую работу им приходится проделывать, если изображение гаснет и загорается 50 раз в секунду? Неудивительно, что после долгого сидения перед некоторыми мониторами начинают уставать глаза. Из-за мерцания экрана зрение за один-два года может значительно ухудшиться.
