SGRAM работает быстрее в графических приложениях, хотя физически ее скорость такая же, как и у SDRAM (при обычном применении). Дополнительные возможности SGRAM используются только графическими акселераторами.

Как и в случае с SDRAM, память SGRAM уже отжила свое и в современных компьютерах практически не встречается. В первую очередь это связано с удешевлением более быстрых типов памяти, которые более выгодны при использовании в современных программных приложениях.

Тип памяти RDRAM ( Rambus Dynamic RAM ) использует узкую (малоразрядную) магистраль данных (в отличие от SDRAM и SGRAM). Это позволяет в несколько раз повысить частоту, на которой она функционирует.

Существует три разновидности RDRAM, представляющие собой некую эволюцию развития технологии: Base, Concurrent и Direct RDRAM. Различия между первой и второй совсем незначительны: технологии Base и Concurrent настолько сильно переплетаются, что, в принципе, это одно и то же. Изменения же в последней просто революционны.

Base RDRAM (BRDRAM) и Concurrent RDRAM (CRDRAM) отличаются только рабочими частотами: для первой номинальная частота составляет 250–300 МГц, для второй – 300–350 МГц. Данные передаются по двум фронтам сигнала (то есть два пакета данных за такт), поэтому результирующая частота передачи получается в два раза больше. Память использует 8-битную шину данных, что дает пропускную способность 500–600 Мбайт/с для BRDRAM и 600–700 Мбайт/с для CRDRAM.

Особый интерес представляет Direct RDRAM (DRDRAM). Она имеет 16-битную шину и функционирует на частоте 400 МГц, что позволяет достичь пропускной способности 1,6 Гбайт/с.

Еще одна технология – Direct Rambus (память DRDRAM) – представляет собой высокоскоростную замкнутую систему, которая имеет свою адаптированную логику управления и точно рассчитанные параметры. DRDRAM позволяет достичь больших скоростей передачи данных (до 1,6 Гбайт/с на один канал и до 6,4 Гбайт/с при четырех каналах).

Память DDR SDRAM ( Double Data Rate SDRAM ) (рис. 5.2) явилась следствием улучшений архитектуры SDRAM, поэтому другое название этого типа памяти SDRAM II. Лидерство в разработке DDR SDRAM принадлежит корпорации Samsung.

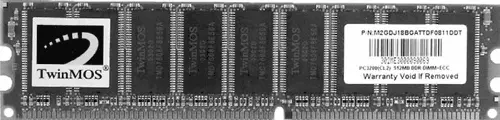

Рис. 5.2. Модуль памяти DDR SDRAM

Память типа DDR SDRAM за один такт может передавать два пакета данных (отсюда и аббревиатура DDR), что и позволило увеличить пропускную способность в два раза.

Большим плюсом DDR SDRAM является ее более низкая цена по сравнению с RDRAM. Кстати, у DDR SDRAM также меньшая латентность (время обновления содержимого ячеек), поэтому она очень часто превосходит RDRAM по производительности.

DDR-память, работающую на частоте 100 МГц, иногда обозначают как DDR200, подразумевая при этом, что частота шины данных памяти составляет 200 МГц. Аналогично при работе ядра памяти на частоте 133 МГц используют обозначение DDR266, при частоте 166 МГц – DDR333, а при частоте 200 МГц – DDR400.

Нетрудно рассчитать и ее пропускную способность. Учитывая, что ширина шины данных составляет 8 байт, для памяти DDR200 получим 1,6 Гбайт/с, для DDR266 – 2,1 Гбайт/с, для DDR333 – 2,7 Гбайт/с, а для DDR400 – 3,2 Гбайт/с.

Хотя обозначения типа DDR200, DDR266, DDR333 и DDR400 кажутся вполне логичными и понятными, официально принято другое обозначение. В названии используется не эффективная частота, а пиковая пропускная способность, измеряемая в мегабайтах в секунду (Мбайт/с).

Ниже приведен список соответствий частот в различных обозначениях.

• 100 МГц → PC1600 DDR SDRAM → PC100 SDRAM → PC800 RDRAM.

• 133 МГц → PC2100 DDR4DDR266 SDRAM4PC133 SDRAM → PC1066 RDRAM.

• 166 МГц → PC2700 DDR SDRAM → DDR333 SDRAM → PC166 SDRAM.

• 200 МГц → PC3200 DDR SDRAM → DDR400 SDRAM.

• 216 МГц → PC3500 DDR SDRAM → DDR433 SDRAM.

• 233 МГц → PC3700 DDR SDRAM → DDR466 SDRAM.

• 250 МГц → PC4000 DDR SDRAM → DDR500 SDRAM.

Данный тип памяти (рис. 5.3) на сегодняшний день является самым быстродействующим и перспективным, поскольку позволяет работать на высоких частотах, что обеспечивает большую скорость передачи данных. Эта память во многом напоминает свою предшественницу – DDR SDRAM. Данные передаются в двух направлениях параллельно, используя для этого 64-битную шину данных. Благодаря синхронности достигается удвоенная скорость передачи данных по соотношению с частотой.

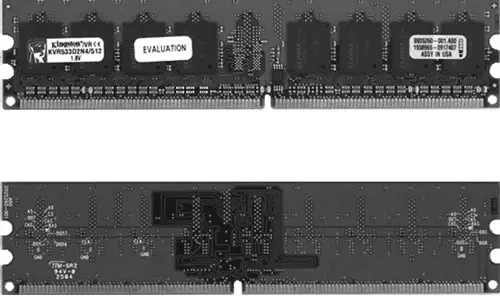

Рис. 5.3. Модуль памяти DDR2 SDRAM

Кроме этого, технологические нововведения позволили уменьшить потребляемую модулями памяти мощность.

Внешне память DDR2 отличается от DDR количеством контактов, что означает их несовместимость. Поэтому если вы планируете использовать память стандарта DDR2, имейте в виду, что увеличить ее объем можно будет, лишь установив модуль такого же типа.
