Зачем нужно охлаждение? Ответ простой: законы физики. При чрезмерном повышении температуры [8]любые электронные составляющие теряют работоспособность и могут выйти из строя. А если вспомнить, что таких составляющих десятки и даже сотни миллионов…

На сегодняшний день процессоры в ходе работы нагреваются достаточно сильно. При этом их тепловыделение может составлять от 30 Вт для процессоров начального уровня до 130 Вт и более для высокопроизводительных процессоров. Поэтому, чтобы погасить этот «пожар», необходим эффективный теплоотвод.

До недавнего времени существовал всего один способ охлаждения процессора – радиатор. Для его охлаждения, соответственно, использовался вентилятор.

Сегодня же имеется несколько решений этой проблемы, которые реально применяются на практике и находят все более широкое применение.

Ниже рассмотрены некоторые из способов охлаждения процессора, получившие наибольшее распространение.

Оно применяется в большинстве компьютеров. Для этого используются радиатор (из алюминия, меди или другого сплава) и закрепленный на нем высокооборотный вентилятор. Он охлаждает радиатор. В сборе такое устройство называется кулером (рис. 4.1).

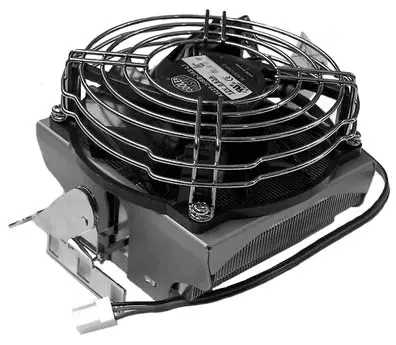

Рис. 4.1. Обычный кулер

На сегодняшний день существует большое количество радиаторов, от формы которых зависит степень охлаждения процессора. Сам по себе радиатор его не охлаждает, а лишь увеличивает площадь рассеивания тепла и создает все условия для наиболее эффективного прохождения воздуха, поступающего от вентилятора.

В последнее время все большую популярность получают медные радиаторы. Доказано, что медь рассеивает тепло эффективнее алюминия (в среднем на 20–30 %). Именно поэтому любители экстремального разгона отдают предпочтение именно меди. Хорошо зарекомендовали себя медные радиаторы Zalman, которые отличаются своей оригинальной формой (веер с множеством граней). Их цена оправдывается высокой эффективностью (в среднем кулер Zalman стоит в 2–4 раза дороже обычного кулера).

Важен в охлаждении контакт между процессором и радиатором. Чем он лучше, тем лучше будет теплоотдача между двумя этими устройствами. Если нормального контакта нет, то ни о каком эффективном охлаждении и речи быть не может.

Чтобы обеспечить хороший контакт между радиатором и поверхностью процессора, используются разнообразные теплопроводящие пасты. При выключенном компьютере паста имеет вязкое состояние. После его включения процессор начинает нагреваться, а вместе с ним нагревается и паста, переходя из вязкого состояния в жидкое. Благодаря этому она равномерно покрывает пластину процессора и обеспечивает хороший контакт с поверхностью радиатора.

Таким образом, кулер обеспечивает эффективное охлаждение процессора при его нормальном режиме работы. Большая нагрузка на него ложится при разгоне, когда температура повышается в 2–3 раза. Если в этом режиме система работает стабильно, то вы являетесь обладателем качественного и, главное, самодостаточного кулера. Если же при работе процессора в системе происходят сбои, то стоит задуматься о замене кулера более производительным или продумать вариант перехода на другой тип охлаждения.

В последнее время все большую популярность приобретают системы охлаждения, в составе которых используются тепловые трубы. Если говорить коротко, то тепловая труба – герметичное устройство с теплоносителем, которое позволяет переносить тепло, используя для этого молекулярный механизм переноса пара.

На практике это выглядит следующим образом. Нагретый, например, радиатором процессора теплоноситель (жидкость) тепловой трубы превращается в пар и переносится в холодную ее часть на некоторое расстояние до тех пор, пока не начнет конденсироваться и охлаждаться, возвращаясь обратно к исходной точке. В результате получается замкнутый цикл и практически безупречная и вечная система.

Конструкция охлаждающей системы с применением тепловых труб может быть разной, в зависимости от количества переносимого тепла и свободного места для ее организации. Однако чем больше тепловых труб участвует в системе охлаждения и чем эффективнее будет система их охлаждения, тем больше тепла сможет рассеяться.
