Процессорное гнездо (рис. 3.2), или, как его еще называют, слот (сокет), служит для установки на материнскую плату центрального процессора и механического соединения его с группой проводников.

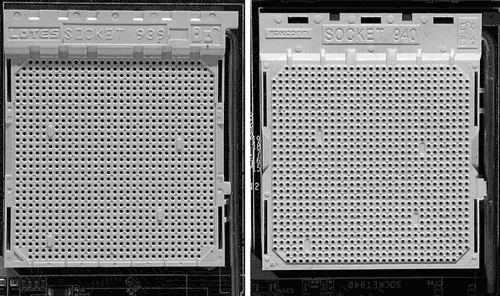

Рис. 3.2. Процессорные слоты для разных процессоров

В зависимости от типа процессора сокет может иметь разные интерфейсы. Еще совсем недавно его стандартная конструкция представляла собой пластиковую площадку со множеством отверстий: в нее вставлялся процессор, который крепился с помощью небольшого сдвига верхней пластины.

Сейчас в моду начинают входить процессоры от Intel, которые не имеют металлических выводов, а содержат лишь множество металлических площадок, а в них уже упираются выводы процессорного слота (более детально об этом можно прочитать в гл. 4).

Когда дело касается модернизации материнской платы, то прежде всего необходимо подумать о ее дальнейшей «судьбе». Раньше таких вопросов не возникало, поскольку практически все процессоры устанавливались в материнскую плату, благодаря чему компьютер модернизировался достаточно легко. Сегодня же, когда процессоры появляются как грибы после дождя и каждая их новая серия влечет за собой новый интерфейс процессорного слота, неудачный выбор материнской платы может привести к тому, что при модернизации процессора может потребоваться модернизация и материнской платы. Именно поэтому прежде чем модернизировать старую или приобрести новую материнскую плату, желательно предварительно ознакомиться с тем, какие процессоры можно установить в тот или иной процессорный сокет. Более подробно об этом вы можете узнать из гл. 4.

Системная логика (чипсет) – главный компонент платы, отвечающий за ее функционирование, а в конечном итоге и за работу всего компьютера. Он имеет небольшие размеры и обычно состоит из нескольких микросхем (рис. 3.3).

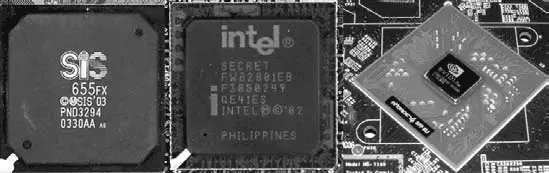

Рис. 3.3. Микросхема системной логики

Как правило, чипсет представляет собой «мостовую» архитектуру, то есть состоит из двух мостов – северного и южного, за каждый из которых отвечает своя отдельная микросхема (или несколько микросхем).

В северном мосте реализованы контроллеры памяти, графического порта AGP и шины PCI.

В южном мосте – контроллер ATA (IDE) для жестких дисков и IDE-устройств, порты ввода/вывода и некоторые другие контроллеры.

Южный мост соединяется с северным с помощью PCI-шины.

Функции южного моста постоянно расширяются. В настоящее время в него входят:

• контроллер АТА и IDE;

• контроллеры USB;

• звуковой контроллер AC’97 (с шестиканальным цифровым выходом SPDIF);

• сетевой Ethernet-контроллер;

• контроллер IEEE1394 (FireWire);

• контроллер WLAN;

• контроллер Bluetooth.

От модели чипсета зависят все основные характеристики платы: поддерживаемые процессоры и память, тип системной шины, порты для подключения внешних и внутренних устройств, различные дополнительные возможности (например, интегрированный звук или графическое ядро). Современные чипсеты включают в себя множество различных встроенных контроллеров (для подключения жесткого диска, шины USB, портов ввода/вывода и др.), что удешевляет компьютер и облегчает его сборку и использование. Иногда вообще можно обойтись без каких-либо плат расширения, так как все необходимое уже есть в микросхемах системной логики, что, кстати, часто случается с офисными компьютерами.

Все группы чипсетов развиваются практически параллельно и в целом обеспечивают для своих процессоров примерно равные возможности по функциональности. Наибольшую популярность приобрели чипсеты, имеющие поддержку процессоров с интерфейсом Socket АМ2 (процессоры AMD) и LGA775 (процессоры Intel), хотя до сих пор можно встретить чипсеты с поддержкой предыдущих интерфейсов.

Как и в случае с процессорным слотом, при обновлении или покупке новой материнской платы обязательно нужно узнать технические характеристики чипсета, чтобы быть уверенным, что при модернизации процессора связка «материнская плата – процессор – оперативная память» будет работать на полную катушку. Кроме того, необходимо проследить за тем, чтобы чипсет был оборудован системой охлаждения, например, на основе тепловых труб, что, во-первых, уменьшит уровень шума, а во-вторых, позволит производить разгон системных компонентов.
