Внешне блок питания выглядит как металлическая коробка, в которой расположены необходимые электронные схемы и один-два вентилятора для охлаждения самого блока. Со стороны, выходящей на заднюю стенку корпуса, вентилятор закрыт решеткой. Это сделано, чтобы предотвратить попадание в него инородных предметов.

На задней стенке блока находится разъем для подключения кабеля, который, в свою очередь, подключается к электрической розетке с переменным напряжением 220 В. Кроме того, могут присутствовать выключатель напряжения и разъем для кабеля питания монитора.

В последнее время все большую популярность получают блоки питания, у которых есть регулятор скорости вращения вентилятора, поэтому к «обычному» набору компонентов на задней стенке блока питания прибавляется еще ручка такого регулятора (рис. 2.7).

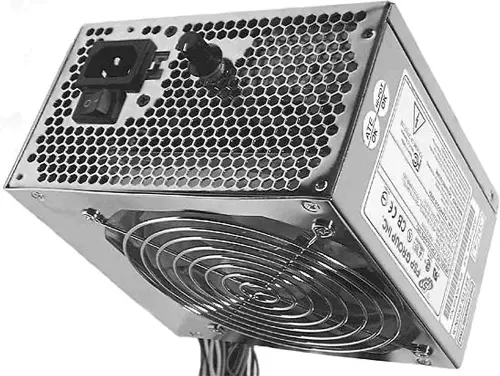

Рис. 2.7. Блок питания

На передней стенке блока питания находится отверстие, через которое выходит пучок проводов с группами контактов [2]. На них присутствует выдаваемое блоком питания напряжение 5 и 12 В. Кроме того, встречаются блоки питания, у которых вместо пучка выходящих проводов присутствует контактная группа – к ней подключается необходимое количество проводов с соответствующими контактами.

Рядом с проводами располагаются дополнительные вентиляционные отверстия – через них из корпуса «уходит» теплый воздух. Затем он попадает на вентилятор, который вытягивает его наружу.

В дорогих блоках питания вентиляция продумана более рационально. Вентиляционная решетка или отверстия находятся не на передней стенке, а на нижней, которая повернута в сторону процессора, и нагретый воздух вытягивается прямо с радиатора процессора. Это обеспечивает более эффективное охлаждение.

Основные требования к блоку питания:

• мощность;

• стабильность вырабатываемого электропитания;

• низкий уровень шума вентилятора.

Уровень шума не влияет на стабильность работы компьютера, однако может повлиять на настроение пользователя. Чтобы такого не случилось, как уже упоминалось выше, используются специальные регуляторы скорости вращения вентилятора, а также модифицированная решетка, которая его прикрывает. Именно эта решетка в большинстве случаев является причиной шума, поскольку стоит на пути вырывающегося из блока питания воздуха. Во избежание этого часто устанавливают сеточные решетки, у которых такой эффект проявляется меньше.

Количество подключаемых устройств и возможность разгона комплектующих напрямую зависят от мощности блока питания. Ведь каждое устройство использует его запас, который не безграничен и очень быстро исчерпывается.

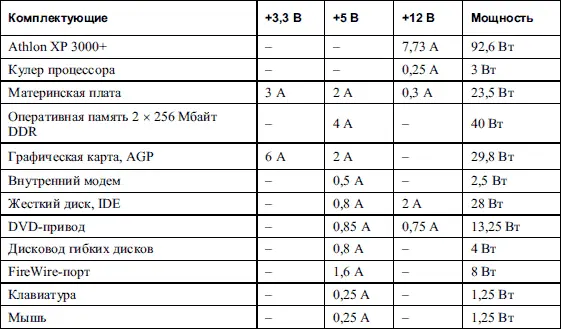

Ниже (табл. 2.1) приведен пример конфигурации компьютера, ориентированного на офисное использование, и подсчитана приблизительная мощность, потребляемая его комплектующими.

Если подсчитать, то получается примерно 250 Вт. Это означает, что блок питания не только должен обеспечивать такую мощность, но и иметь ее запас.

Очень удобно использовать специальные утилиты, которые рассчитывают потребляемую мощность, основываясь на реальных данных для разных комплектующих. Примером такой утилиты может быть Power Supply Calculator. Как работать с ней, вы сможете узнать, просмотрев видеоурок «Урок 2.1. Программа Power Supply Calculator».

К примеру, с помощью этой программы можно узнать, что компьютер с установленным процессором Intel Pentium 4,3 ГГц, видеокартой GeForce 6800, оперативной памятью 1 Гбайт, одним жестким диском, одним приводом компакт-дисков и одним приводом дисков DVD способен потреблять пиковую нагрузку почти 380 Вт. Кроме того, не следует забывать о подключенных USB-устройствах, которые также отнимают у блока питания часть мощности.

Как правило, в зависимости от типа корпуса используются блоки питания от 150 Вт и выше (в дешевом корпусе типа Midi Tower устанавливается блок питания 250–300 Вт). Если подходить к его выбору с умом и с учетом того, что конфигурация у компьютера «средняя», то остановиться стоит на блоках с минимальной мощностью 300 Вт.

Кроме того, разгон процессора или видеокарты почти вдвое увеличивает их энергопотребление. Поэтому лучше приобрести блок питания мощностью 350–400 Вт. Конечно, это не означает, что он будет постоянно потреблять 400 Вт, – это для запаса мощности.
