На рис. 16.5 изображен установленный вентилятор.
Внимание!Если вы боитесь, что у вас может что-то не получиться, то попросите менеджера компьютерного магазина установить процессор и вентилятор на материнскую плату. Правда, в этом случае вам придется покупать все это в одном магазине.

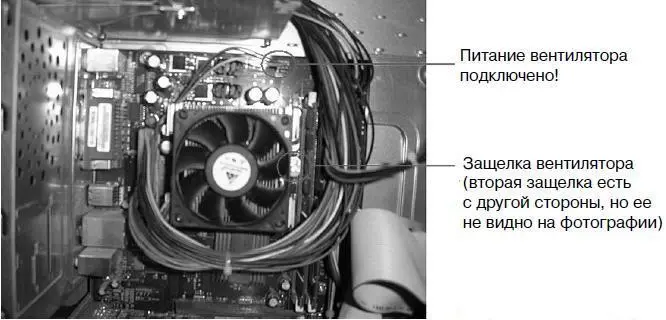

Рис. 16.5. Вентилятор установлен
Установка модулей памяти
Тут все достаточно просто – возьмите и установите модуль памяти в слот памяти. Модуль установится без особых проблем, при условии, что тип модуля памяти и тип слота памяти совпадают. Об этом уже много раз говорилось в этой книге, но если вы ее читаете выборочно, тогда для успешной установки модулей памяти вам нужно внимательно прочитать следующие главы:
• глава 4 – в ней рассказывается о разных типах памяти и о том, как отличить один тип от другого;
• глава 17 – в ней вы найдете практическое руководство по установке модулей памяти.
Поздравляю, вы сделали самую ответственную работу! Но не нужно расслабляться – еще многое предстоит сделать.
Установка материнской платы. Подключение питания и коннекторов
Вот теперь можно установить материнскую плату в корпус. Ничего сложного в этом нет, просто нужно немного поработать не только головой, ну и руками, точнее, отверткой. Тут нужно иметь в виду, что в большинстве случаев корпусы идут универсальные, поэтому не для всех крепежных отверстий найдутся держатели. Ничего страшного в этом нет. Для надежной фиксации достаточно зафиксировать плату хотя бы на четырех держателях. Иногда вместо держателей есть болты, но сути дела это не меняет.
После того как вы закрепите материнскую плату в корпусе, нужно подключить питание. Для подачи питания на материнскую плату обычно используется 20-контактный разъем. Подключите большую 20-контактную колодку к разъему питания (рис. 16.6).

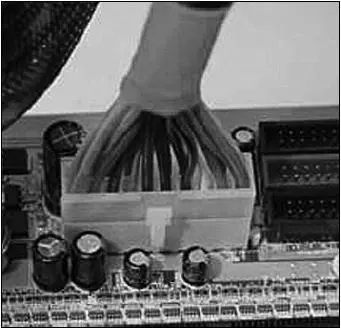

Рис. 16.6. Подключение питания
Обычно этого достаточно. Но на некоторых материнских платах (например, с сокетом Intel LGA775) нужно подключить еще 4-контактную колодку ATX12V (рис. 16.7).
Более подробно о том, как подключить питание к материнской плате, вы сможете прочитать… правильно, в руководстве по материнской плате.
Это еще не все. Нам нужно еще подключить дополнительные коннекторы, а именно:
• коннекторы для кнопки Power («Питание») и Reset («Сброс») – без них они не будут работать;
• коннекторы для индикаторов питания и обращения к жесткому диску;
• коннектор системного динамика – без подключения этого коннектора динамик не будет работать, следовательно, в случае ошибки вы не услышите диагностических сигналов.
Подключать коннекторы нужно осторожно, чтобы не перепутать «плюс» и «минус». На каждом коннекторе подписано, для чего он используется (рис. 16.8):
• SPEAKER – коннектор динамика;
• POWER SW, RESET SW – коннекторы кнопок питания и сброса соответственно;
• коннекторы индикаторов питания POWER LED, HDD LED и жесткого диска.
Куда именно нужно подключить тот или иной коннектор, вы сможете прочитать в руководстве по материнской плате – там даже есть соответствующая картинка.

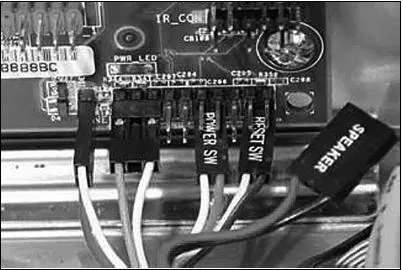

Рис. 16.8. Подключение коннекторов
Особую осторожность нужно соблюдать при подключении внешних портов USB (которые находятся в корпусе компьютера и теперь их нужно подключить к материнской плате). Если вы неправильно подключите коннекторы, то ничего страшного не произойдет – они просто не будут работать. А вот если вы неправильно подключите порты USB, вы можете даже сжечь материнскую плату. После этого они не будут вообще работать (даже если потом вы подключите правильно). Один раз я неправильно их подключил, в результате они сгорели, хорошо, что материнская плата осталась без повреждений. На рис. 16.9 показаны подключенные USB-порты. Но о том, как именно их следует подключать, вы можете прочитать в руководстве по материнской плате.

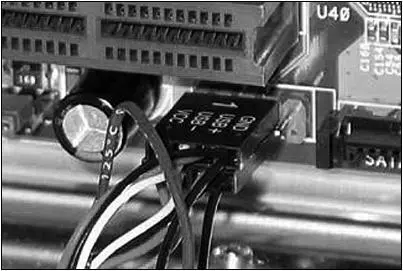

Рис. 16.9. Подключенные USB-порты системного блока
Установка видеокарты и других плат расширения
Не спешите устанавливать видеокарту в слот расширения. Сначала нужно «примерить» ее. Во-первых, это исключит попытку неправильной установки видеокарты, а во-вторых, вы точно узнаете, какую именно заглушку задней панели вам нужно удалить (см. рис. 16.1).
