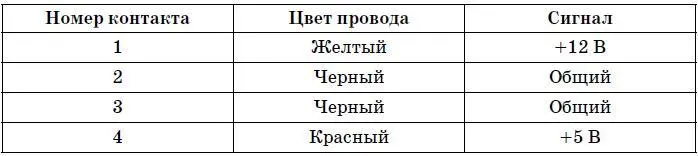

На рис. 14.5 изображен плоский разъем питания. Кроме плоского разъема питания, от блока питания исходят также 4-контактные, но квадратные разъемы питания. Назначение контактов у таких разъемов такое же, как и у плоских (нужно ориентироваться по цвету провода – как саперам).

Особого внимания заслуживает разъем ATX12V. Это не просто дополнительный 4-контактный разъем питания, но и новый стандарт питания, который незаметно проникает на современные компьютеры. Все говорят о SATA-дис-ках, высокопроизводительных картах на новой шине PCI-E (которая, если разобраться, не такая уже и новая), DDR-3 и прочих новинках, но никто не обращает внимания на ATX12V.

Разница между ATX и ATX12V – в дополнительных четырех контактах. У ATX – 20 контактов, а у ATX12V – 24 контакта (рис. 14.6). Внешне вилки ATX и ATX12V отличаются только количеством контактов и цветом: у ATX вилка белая, а у ATX12V – черная.

Довольно часто встречаются переходные решения – вилка на 20 стандартных контактов ATX и отдельная вилка на 4 контакта – ATX12V (рис. 14.7)

Нумерация контактов вилки ATX12V представлена на рис. 14.8 и в табл. 14.3.

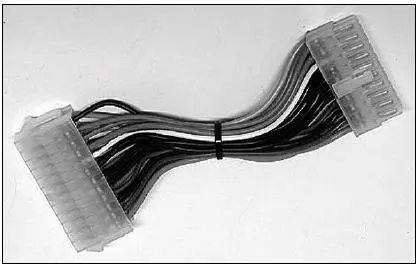

Если вы купили системный блок стандарта ATX12V с большой вилкой на 24 контакта, а ваша материнская пла та старого образца, то есть на ней разъем на 20 контактов (или наоборот), не беда. Есть переходники 20–24 контакта (рис. 14.9.)

Даже если вы бесконечно далеки от мира ПК, вам, должно быть, известно, что существует два вида мониторов: плоские и с объемными трубками. Первые называются жидкокристаллическими (LCD), а вторые – мониторами с электронно-лучевой трубкой. Но это далеко не все виды мониторов. Мониторы бывают следующих видов:

• мониторы с электронно-лучевой трубкой (Cathode Ray Tube) – до недавнего времени CRT-мониторы были наиболее распространенными (рис. 15.1). Данные мониторы не только внешне похожи на обычные телевизоры: они построены по той же технологии. Внутренняя поверхность CRT-монитора покрыта специальным веществом – люминофором. Пучок электронов, излучаемый из катодно-лучевой трубки, попадает на каплю люминофора, которая начинает светиться. Так зажигается один пиксел – одна точка на мониторе. Цветные мониторы имеют три капли люминофора – красную, зеленую и синюю в каждой точке экрана. Нужный цвет точки (ведь точка может быть не только красной, зеленой или синей) формируется с помощью интенсивности лучевой трубки, а также угла падения пучков электронов. Также используются теневые маски, но мы не будем настолько углубляться в технические подробности, а перейдем к следующему типу мониторов;

• жидкокристаллические мониторы (Liquid Cristal Display) – полное название данного вида мониторов выглядит так: TFT LCD (Thin Film Transistor Liquid Crystal Display) – жидкокристаллический индикатор на тонкопленочных транзисторах (рис. 15.2). Именно поэтому иногда такие мониторы называют TFT-мониторами, а иногда – LCD-мониторами. Оба названия правильные. Технология TFT LCD довольно интересна: тонкие пластины содержат матрицы жидких кристаллов. Управление ячейками кристаллов осуществляется путем подачи (или, наоборот, отключения) тока малой энергии, что исключает электромагнитные излучения, которые характерны для CRT-мониторов;

• плазменные дисплеи (Plasma Display Panel) – изображение формируется путем рекомбинации ионизированного газа, в результате чего происходит световой разряд. Плазменные дисплеи пока все еще дороги, поэтому не особо распространены;
