• Модуль широтно-импульсного модулятора PWM (Pulse Width Modulation). Широтно-импульсная модуляция (ШИМ) — один из способов формирования импульсного сигнала с регулируемыми временными характеристиками. Способ широтно-импульсной модуляции часто используется для регулирования скорости вращения двигателей постоянного тока, а также для управления электрическими двигателями других типов. Для генерации ШИМ-сигнала в МК B32 могут быть использованы аппаратные средства модуля многофункционального таймера TIM. Однако МК B32 оснащен специальным модулем ШИМ. Этот модуль позволяет генерировать четыре независимых импульсных последовательности с 8 разрядным разрешением для задания коэффициента заполнения, или две импульсные последовательности с 16-разрядным заданием коэффициента заполнения. Допускается комбинация этих режимов. Например, ШИМ сигнал используется для управления двигателем рулевого управления в игрушечных радиоуправляемых машинках. Для того, чтобы машинка повернула направо или налево, она должна получить импульсный сигнал, у которого частота следования импульсов постоянная, а длительность импульсов изменяется, как показано на рис. 4.2. Отношение длительности импульса к длительности периода сигнала называется коэффициентом заполнения. Машинка повернет налево, если коэффициент заполнения менее 50% , или направо, если коэффициент заполнения превышает 50%. Модуль PWM микроконтроллера B32 позволяет организовать импульсную последовательность с требуемыми значениями периода следования и коэффициента заполнения при использовании минимального числа команд прикладной программы.

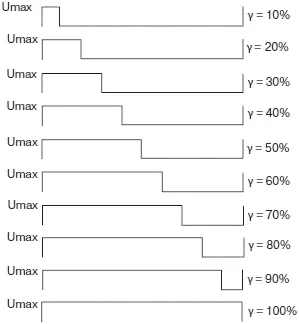

а) Временные диаграммы ШИМ-сигналов с различными коэффициентами заполнения

б) Регулировочная характеристика

Рис. 4.2.Широтно-импульсная модуляция

• Модуль контроллера последовательного обмена BDLC (Byte Data Link Communication) поддерживает коммуникационный протокол SAE J1850, который является действующим стандартом бортовой информационной сети в автомобилях североамериканского производства.

• Модуль контроллера CAN интерфейса msCAN12 (Motorola Scalable Controller Area Network) содержит в себе набор аппаратных средств для поддержки коммуникационного протокола промышленных сетей в стандарте CAN 2.0 A/B. Этого модуля нет в составе МК модели B32, однако он присутствует во многих других моделях семейства HC12 и HCS12. Пример работы с этим модулем приведен в главе 9.

Для более полного восприятия структуры МК B32 мы дополним приведенные технические характеристики небольшим примером применения.

На рис. 4.3. представлена микропроцессорная система регулирования скорости электрического двигателя на основе МК семейства 68HC12. Желаемая скорость вращения двигателя (число оборотов в секунду — об/с) задается посредством шестнадцатикнопочной клавиатуры. МК 68HC12 осуществляет преобразование вводимых с клавиатуры кодов в ШИМ сигнал для управления двигателем. Информация о скорости вращения двигателя снимается с выхода оптического импульсного датчика, установленного на валу двигателя. Измеренное значение скорости используется для вычисления коэффициента заполнения ШИМ сигнала, который управляет подключением силового напряжения к обмотке двигателя. Регулирование коэффициента заполнения ШИМ сигнала позволяет поддерживать скорость вращения двигателя на заданном уровне. Текущая скорость двигателя отображается на жидкокристаллическом (ЖК) индикаторе.

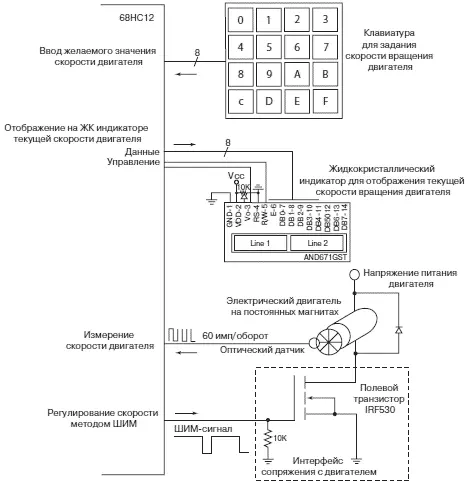

Рис. 4.3.Система управления электрическим двигателем на основе МК 68HC12

Вопрос: какие подсистемы МК семейства 68HC12 используются для реализации рассмотренной системы регулирования скорости вращения двигателя?

Ответ:

• Параллельный порт задействован для ввода сигналов с клавиатуры.

• Модуль ШИМ используется для генерации широтно-модулированного сигнала управления силовым ключом IRF530. Этот ключ коммутирует силовое напряжение к обмотке двигателя. Если в примере использовать МК семейства 68HC12, который не имеет в своем составе модуля ШИМ, например A4, то этот же сигнал может быть сгенерирован одним из каналов многофункционального таймера в режиме выходного сравнения OC.
