Стивен Барретт - Встраиваемые системы. Проектирование приложений на микроконтроллерах семейства 68HC12/HCS12 с применением языка С

В следующих разделах мы обсудим, как решить рассматриваемые проблемы, используя ОСРВ и, прежде всего, познакомимся с концепциями управления задачами.

В этом разделе мы рассмотрим, как ОСРВ взаимодействует с отдельной задачей. Сначала мы рассмотрим различные состояния, в которых может находиться задача. Затем исследуем, как задачи переходят из одного состояния в другое, и рассмотрим программную функцию, позволяющую моделировать состояния задач и их связь друг с другом. Это обсуждение будет частью полного обсуждения блока управления задачами.

Состояния задачи.В любой момент времени задача может быть только в одном определенном состоянии. Различные состояния задачи показаны на рис. 8.14. ОСРВ должна отслеживать и изменять состояние каждой задачи. Не забудем при этом, что все задачи независимы, асинхронны и претендуют на процессорное время. ОСРВ должна обеспечить эффективное планирование этого дефицитного ресурса.

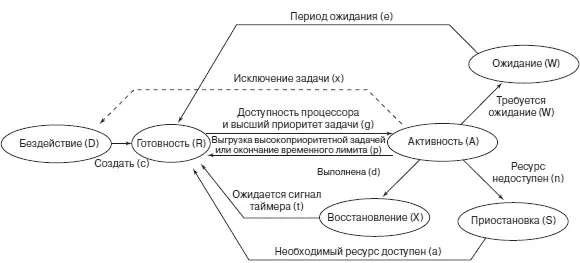

Рис. 8.14.Состояния задач

Задача находится в одном из следующих состояний:

• Бездействия (Dormant — D): задача не нуждается в обработке и не требует процессорного времени. Она рассматривается как удаленная или неактивная задача, и по сигналу операционной системы переходит в состояние готовности.

• Готовности (Ready — R): задача полностью готова к переходу в активное состояние; однако, в настоящее время процессор занят другой задачей. Задача может переходить в состояние готовности из состояний бездействия или активности. Она переходит от активного состояния в состояние готовности, когда процессор обрабатывает другую более приоритетную задачу. Зарезервированная задача с более низким приоритетом (находящаяся в состоянии готовности) повторно переходит в активное состояние, как только становится доступным процессорное время и операционной системой дается разрешение на выполнение.

• Активности (Executing/active/running — A): задача управляется процессором, выполняя часть своей программы. Так как наша система содержит только один процессор, только одна задача может быть в активном состоянии в любое данное время. Задача остается в активном состоянии, пока не происходит одно из трех событий:

1) завершаются необходимые для выполнения задачи действия;

2) она выгружается задачей с более высоким приоритетом;

3) она возвращает управление операционной системе.

Во всех этих случаях задача переходит от активного состояния в состояние готовности. Эти варианты станут более ясными, когда мы обсудим различные типы систем ОСРВ в разделе 8.5. Из активного состояния задача может также переходить в состояния ожидания.

• Ожидание (Wait — W): выполнение задачи было отсрочено. Она остается в ждущем состоянии на заданном отрезке времени и затем переходит в состояние готовности, ожидая обработки. Задача переводится в состояние ожидания временно, чтобы выделить время для обработки задач с более низким приоритетом.

• Приостановка (suspended — S): задача ждет некоторого ресурса. Как только ресурс становится доступным, задача переходит в состояние готовности и ждет процессорного времени.

• Восстановление (rescheduling — X): Это состояние вводится каждый раз, когда задача выполнена, но не может сразу же перейти в состояние готовности. В этом случае, задача остается в состоянии восстановления, пока не закончится необходимый интервал восстановления (RSI). Как только это происходит, задача снова переходит в состояние готовности.

Приведенная диаграмма состояний задач может быть выполнена с помощью программного кода, использующего команду switch, которая позволяет нам точно управлять переходами в зависимости от состояния.

/********************************************************************/

char task_state_diagram(char present_state, char action) {

char next_state;

switch (present_state) {

case 'D': /*если состояние бездействия (D) и выбрана опция create(c), то */

/* задача переходит в состояние готовности, в противном */

/* случае она остается в состоянии бездействия (D) */

if (action == 'с') next_state = 'R';

else next_state = 'D';

break;

case 'R': /*если задача в состоянии готовности (R), процессор доступен */

/* и задача имеет наивысший приоритет,то она переходит в */

/* активное состояние (A). Это состояние обозначается */
