Дешевый метод для испытания системы микроконтроллера на чувствительность к помехам состоит в том, чтобы использовать мощное размагничивающее устройство видеозаписи как показано на рис. 6.6. Цель испытания состояла в том, чтобы видеть, могло бы сильное переменное магнитное поле создавать сигналы в микропроцессоре или периферийных устройствах. Такие сигналы могли бы привести к сбоям в работе. Хотя таким способом невозможно смоделировать молнию или электромагнитные импульсы, это, тем не менее, хороший быстрый тест на чувствительность к помехам. Gerry указал, что несколько лет назад разряд молнии произошел вблизи от окна его офиса. Его компьютер был выключен, но все же несколько файлов в нем были уничтожены. Молния повредила также схему драйвера принтера на системной плате ПК ( на канале LPT1).

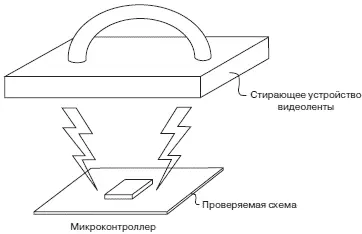

Рис. 6.6.Дешевый метод для обнаружения чувствительности к помехам и в схеме

Размагничивающее устройство видеозаписи обеспечивает дешевый источник для сильных переменных магнитных полей, чтобы проверить чувствительности микропроцессора к помехам

Доктор Джерри Хаманн (университет штата Вайоминг) предлагает другой метод испытания на чувствительность к помехам. Он предлагает поводить рукой над испытуемым прибором. Известно, что ваше тело коварный источник статического электричества. Когда вы поднесете руку вплотную к схеме, она должна продолжать стабильно работать.

Если при этом происходят изменения в работе схемы, вы должны проверить, правильно ли подключены свободные выводы микросхем.

Напомним, что эти проверки не могут заменить проверку на помехи с помощью комплекта испытательной аппаратуры. Однако, они обеспечивают быструю проверку прибора на электромагнитную совместимость.

До производства, разработанной встроенной системы на базе контроллера, изделие должно быть проверено на ЭМС. Правила и рекомендации по управлению этих испытаний разрабатываются Федеральной комиссией по связи (FCC) в Соединенных Штатах и в Европейском Экономическом Сообществе (ЕЭС). Кроме того, Управление продовольствия и медицинских препаратов (FDA) разрабатывает стандарты для медицинских устройств. Мы не собираемся подробно рассматривать здесь эти испытания. Правила постоянно совершенствуются (что совершенно правильно), и любая приведенная информация, быстро устарела бы. Вместо этого мы приводим краткий обзор имеющихся правил в ссылках на использованную литературу, которые приводятся в разделе «Что еще почитать» в конце главы, чтобы получить наиболее современную информацию.

Правила FCC и части 15 Правил для устройств высокой частоты формулируют правительственные правила и рекомендации для радио устройств (РФ), способных к излучению энергии в диапазоне от 9 кГц до 200 ГГц. FCC и часть 15 в настоящее время устанавливают три процедуры для проверки приборов на соответствие требованиям ЭМС:

• Проверка:изготовитель изделия регистрирует протокол испытаний на соответствие требованиям ЭМС.

• Сертификация:Комиссия FCC дает обзор применений ЭМС.

• Декларация соответствия:эти испытания выполняет лаборатория, уполномоченная Национальным Институтом Стандартов и Технологии (NIST).

Например, для ряда изготовителей испытания по ЭМС выполняет лаборатория Underwriters Laboratory (UL).

Международные стандарты, касающиеся ЭМС, разработаны прежде всего Международной Электротехнической Комиссией (МЭК, IEC). Стандарты, разработанные МЭК могут быть разбиты на следующие группы:

• Разряды электростатического электричества (публикация IEC 61000–4–2)

• Излучение электромагнитных полей высокой частоты (публикация IEC 610004–3)

• Электрические быстрые переходные процессы/пакет (публикация МЭК: IEC 61000–4–4)

• Электромагнитные импульсы (surges) (публикация МЭК: IEC 61000–4–5)

• Устойчивость к помехам, передаваемым за счет проводимости (публикация IEC 61000–4–6)

• Устойчивость к магнитным полям (публикация IEC 61000–4–9)

• Посадки напряжения, кратковременные прерывания и изменения напряжения (публикация IEC 61000–4–11)

Наиболее важный урок, следующий из нашего обсуждения, состоит в том, что требования к ЭМС должны быть частью технических требований на изделие, сформулированных до начала цикла проектирования.
