На системных платах чаще всего встречаются 5-вольтовые 32-битные слоты, заканчивающиеся контактами А62/В62; 64-битные слоты встречаются реже, они длиннее и заканчиваются контактами А94/В94. Конструкция разъемов и протокол позволяют устанавливать 64-битные карты и в 32-битные разъемы, и наоборот, но при этом, естественно, обмен будет в 32-битном режиме.
Тактовая частота шины определяется по возможностям чипсета и всех абонентов шины. Высокая частота 66 МГц может устанавливаться тактовым генератором только при высоком уровне на линии M66EN
. Таким образом, установка любой карты, не поддерживающей 66 МГц (с заземленным контактом B49), приведет к понижению частоты, шины до 33 МГц. Серверные системные платы, на которых имеется несколько шин PCI, позволяют использовать на разных шинах разные частоты (66 и 33 МГц). Так, например, можно на 64-битных слотах использовать частоту 66 МГц, а на 32-битных — 33. Разгон нормальной частоты 33 МГц до 40–50 МГц аппаратно не контролируется, но может приводить к ошибкам работы карт расширения.

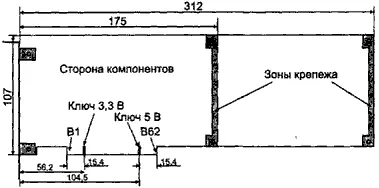

На рис. 6.8 изображена 32-битная карта максимального размера (Long Card), длина короткой платы (Short Card) — 175 мм, но многие карты имеют и меньшие размеры. Карта имеет обрамление (скобку), стандартное для конструктива ISA (раньше встречались карты и с обрамлением в стиле MCA IBM PS/2). Назначение выводов универсального разъема приведено в табл. 6.14.
Рис. 6.8. Карта расширения для шины PCI
Таблица 6.14. Разъемы шины PCI
Ряд В |
№ |
Ряд A |
Ряд В |
№ |
Ряд A |
-12В |
1 |
TRST# |
GND/M66EN¹ |
49 |
AD9 |
TCK |
2 |
+12В |
GND/Ключ 5 В |
50 |
GND/Ключ 5 В |
GND |
3 |
TMS |
GND/Ключ 5 В |
51 |
GND/Ключ 5 В |
TDO |
4 |
TDI |
AD 8 |
52 |
С/ВЕ0# |
+5 8 |
5 |
+5 В |
AD 7 |
53 |
+3,3 В |
+5 В |
6 |
INTA# |
+3,38 |
54 |
AD 6 |
INTB# |
7 |
INTC# |
AD 5 |
55 |
AD 4 |
INTD# |
8 |
+5 В |
AD 3 |
56 |
GND |
PRSNT1# |
9 |
Резерв |
GND |
57 |
AD 2 |
Резерв |
10 |
+V I/O |
AD 1 |
58 |
AD 0 |
PRSNT2# |
11 |
Резерв |
+V I/O |
59 |
+V I/O |
GND/Ключ 3,3 |
В 12 |
GND/Ключ 3,3В |
ACK64# |
60 |
REQ64# |
GND/Ключ 3,3 В |
13 |
GND/Ключ 3,3 В |
+5 В |
61 |
+5 В |
Резерв |
14 |
3.3Vaux² |
+5 В |
62 |
+5 В |
GND |
15 |
RST# |
Конец 32-битного разъема |
CLK |
16 |
+V I/O |
Резерв |
63 |
|
GND |
17 |
GNT# |
GND |
64 |
C/BE7# |
REQ# |
18 |
GND |
С/ВЕ6# |
65 |
C/BE5# |
+V I/O |
19 |
PME#² |
С/BE4# |
66 |
+V I/O |
AD 31 |
20 |
AD 30 |
GND |
67 |
PAR64 |
AD 29 |
21 |
+3,3 В |
AD 63 |
68 |
AD 62 |
GND |
22 |
AD 28 |
AD 61 |
69 |
GND |
AD 27 |
23 |
AD 26 |
+V I/O |
70 |
AD 60 |
AD 25 |
24 |
GND |
AD 59 |
71 |
AD 58 |
+3,3 В |
25 |
AD 24 |
AD 57 |
72 |
GND |
C/BE3# |
26 |
IDSEL |
GND |
73 |
AD 56 |
AD 23 |
27 |
+3,3 8 |
AD 55 |
74 |
AD 54 |
GND |
28 |
AD 22 |
AD 53 |
75 |
+V I/O |
AD 21 |
29 |
AD 20 |
GND |
76 |
AD 52 |
AD 19 |
30 |
GND |
AD 51 |
77 |
AD 50 |
+3.3 В |
31 |
AD 18 |
AD 49 |
78 |
GND |
AD 17 |
32 |
AD 16 |
+V I/O |
79 |
AD 48 |
С/BE2# |
33 |
+3,3 В |
AD 47 |
80 |
AD 46 |
GND |
34 |
FRAME# |
AD 45 |
81 |
GND |
IRDY# |
35 |
GND |
GND |
82 |
AD 44 |
+3,3 В |
36 |
TRDY# |
AD 43 |
83 |
AD 42 |
DEVSEL# |
37 |
GND |
AD 41 |
84 |
+V I/O |
GND |
38 |
STOP# |
GND |
85 |
AD 40 |
LOCK# |
39 |
+3,3 В |
AD 39 |
86 |
AD 38 |
PERR# |
40 |
(SDONE#)³ |
AD 37 |
87 |
GND |
+3,3 В |
41 |
(SBOFF#)³ |
+V I/O |
88 |
AD 36 |
SERR# |
42 |
GND |
AD 35 |
89 |
AD 34 |
+3,3 В |
43 |
PAR |
AD 33 |
90 |
GND |
C/BE1# |
44 |
AD 15 |
GND |
91 |
AD 32 |
AD 14 |
45 |
+3,3 В |
Резерв |
92 |
Резерв |
GND |
46 |
AD 13 |
Резерв |
93 |
GND |
AD 12 |
47 |
AD 11 |
GND |
94 |
Резерв |
AD 10 |
48 |
GND |
Конец 64-битного разъема |
¹ Сигнал M66EN определен в PCI 2.1 только для слотов на 3,3 В.
² Сигнал введен в PCI 2.2 (прежде был резерв).
³ Сигналы упразднены в PCI 2.2 (для совместимости на системной плате подтягиваются к высокому уровню резисторами 5 кОм).
На слотах PCI имеются контакты для тестирования адаптеров по интерфейсу JTAG (сигналы TCK
, TDI
, TDO
, TMS
и TRST#
). На системной плате эти сигналы задействованы не всегда, но они могут и организовывать логическую цепочку тестируемых адаптеров, к которой можно подключить внешнее тестовое оборудование. Для непрерывности цепочки на карте, не использующей JTAG, должна быть связь TDI
- TDO
.
