Для адреса и данных используются общие мультиплексированные линии AD. Четыре мультиплексированные линии С/BE[3:0]обеспечивают кодирование команд в фазе адреса и разрешения байт в фазе данных. В начале транзакции ведущее устройство активизирует сигнал FRAME#, по шине ADпередает целевой адрес, а по линиям С/BE#— информацию о типе транзакции (команде). Адресованное ЦУ отзывается сигналом DEVSEL#. Ведущее устройство указывает на свою готовность к обмену данными сигналом IRDY#, эта готовность может быть выставлена и раньше получения DEVSEL#. Когда к обмену данными будет готово и ЦУ, оно установит сигнал TRDY#. Данные по шине ADпередаются только при одновременном наличии сигналов IRDY#и TRDY#. С помощью этих сигналов ведущее устройство и ЦУ согласуют свои скорости, вводя такты ожидания. На рис. 6.7 приведена временная диаграмма обмена, в которой и ведущее устройство, и ЦУ вводят такты ожидания. Если бы они оба ввели сигналы готовности в конце фазы адреса и не снимали их до конца обмена, то в каждом такте после фазы адреса передавались бы по 32 бита данных, что обеспечило бы выход на предельную производительность обмена.

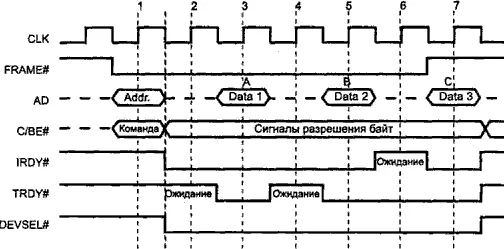

Рис. 6.7. Цикл обмена на шине PCI

Количество фаз данных в пакете явно не указывается, но перед последней фазой данных ведущее устройство при введенном сигнале IRDY#снимает сигнал FRAME#. В одиночных транзакциях сигнал FRAME#активен лишь один такт. Если устройство не поддерживает пакетные транзакции в ведомом режиме, то оно должно потребовать прекращения пакетной транзакции во время первой фазы данных (введя сигнал STOP#одновременно с TRDY#). В ответ на это ведущее устройство завершит данную транзакцию и продолжит обмен последующей транзакцией с новым значением адреса. После последней фазы данных ведущее устройство снимает сигнал IRDY#, и шина переходит в состояние покоя ( PCI Idle ) — оба сигнала FRAME#и IRDY#находятся в пассивном состоянии. Инициатор может начать следующую транзакцию и без такта покоя, введя FRAME#одновременно со снятием IRDY#. Такие быстрые смежные транзакции (Fast Back-to-Back) могут быть обращены как к одному, так и к разным ЦУ. Первый тип поддерживается всеми устройствами PCI, выступающими в роли ЦУ. На поддержку второго типа (она необязательна) указывает бит 7 регистра состояния (см. п. 6.2.12). Инициатору разрешают (если он умеет) использовать быстрые смежные транзакции с разными устройствами (битом 9 регистра команд), только если все агенты шины допускают быстрые обращения.

Шина позволяет уменьшить мощность (ток), потребляемую устройствами, ценой снижения производительности, применяя пошаговое переключение линий AD[31:0]и PAR(address/data stepping). Здесь возможны два варианта.

♦ Плавный шаг (continuous stepping) — начало формирования сигналов слабо точными формирователями за несколько тактов до введения сигнала-квалификатора действительной информации ( FRAME#в фазе адреса, IRDY#или TRDY#в фазе данных). За эти несколько тактов сигналы «доползут» до требуемого значения при меньшем токе.

♦ Дискретный шаг (diskrete stepping) — нормальные формирователи срабатывают не все сразу, а группами (например, побайтно), в каждом такте по группе. При этом снижаются броски тока, поскольку одновременно переключается меньше формирователей.

Устройство само может и не пользоваться этими возможностями (см. бит 7 регистра команд), но должно «понимать» такие циклы. Задерживая сигнал FRAME#, устройство рискует потерять право доступа к шине, если арбитр получит запрос от более приоритетного устройства.

Протокол квитирования обеспечивает надежность обмена — ведущее устройство всегда получает информацию об отработке транзакции ЦУ. Средством повышения надежности (достоверности) является применение контроля паритета: линии AD[31:0]и С/BE[3:0]#и в фазе адреса, и в фазе данных защищены битом паритета PAR(количество единичных бит этих линий, включая PAR, должно быть четным). Действительное значение PARпоявляется на шине с задержкой в один такт относительно линий AD и С/BE#. При обнаружении ошибки ЦУ вырабатывается сигнал PERR#(со сдвигом на такт после действительности бита паритета). В подсчете паритета при передаче данных учитываются все байты, включая и недействительные (отмеченные высоким уровнем сигнала С/ВЕх#). Состояние бит, даже и в недействительных байтах данных, во время фазы данных должно оставаться стабильным.
