Михаил Гук - Аппаратные интерфейсы ПК. Энциклопедия

Таблица 2.1. Разъемы и сигналы интерфейса RS-232C

1 Ленточный кабель 8-битных мультикарт.

2 Ленточный кабель 16-битных мультикарт и портов на системных платах.

3 Вариант ленточного кабеля портов на системных платах.

4 Широкий ленточный кабель к 25-контактному разъему.

Подмножество сигналов RS-232C , относящихся к асинхронному режиму, рассмотрим с точки зрения СОМ-порта PC. Для удобства будем пользоваться мнемоникой названий, принятой в описаниях СОМ-портов и большинства устройств (она отличается от безликих обозначений RS-232 и V.24). Напомним, что активному состоянию сигнала («включено») и логической единице передаваемых данных соответствует отрицательный потенциал (ниже -3 В) сигнала интерфейса, а состоянию «выключено» и логическому нулю — положительный (выше +3 В). Назначение сигналов интерфейса приведено в табл. 2.2. Нормальную последовательность управляющих сигналов для случая подключения модема к СОМ-порту иллюстрирует рис. 2.6.

Таблица 2.2. Назначение сигналов интерфейса RS-232C

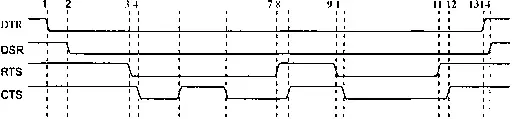

Рис. 2.6. Последовательность управляющий сигналов интерфейса

1. Установкой DTRкомпьютер указывает на желание использовать модем.

2. Установкой DSRмодем сигнализирует о своей готовности и установлении соединения.

3. Сигналом RTSкомпьютер запрашивает разрешение на передачу и заявляет о своей готовности принимать данные от модема.

4. Сигналом CTSмодем уведомляет о своей готовности к приему данных от компьютера и передаче их в линию.

5. Снятием CTSмодем сигнализирует о невозможности дальнейшего приема (например, буфер заполнен) — компьютер должен приостановить передачу данных.

6. Сигналом CTSмодем разрешает компьютеру продолжить передачу (в буфере появилось место).

7. Снятие RTSможет означать как заполнение буфера компьютера (модем должен приостановить передачу данных в компьютер), так и отсутствие данных для передачи в модем. Обычно в этом случае модем прекращает пересылку данных в компьютер.
