Сообщения передаются в виде пакетов, формат пакета приведен на рис. 11.3. Адрес назначения DestAddrвоспринимается получателем аппаратно (это адрес ведомого устройства I²C). Адрес источника SrcAddrпозволяет получателю идентифицировать источник данных (и определить, куда посылать ответ). Флаг протокола Pпозволяет различать назначение тела пакета: P=0 — «полезные» данные устройства (Device Data Stream); P=1 — управление/состояние (control/status). Поле Lengthопределяет длину тела пакета (в байтах); само тело ( Body) размещается в последующих байтах. Контрольный байт Checksumявляется результатом выполнения функции XOR(Исключающее ИЛИ) над всеми предшествующими байтами пакета начиная с адреса приемника. Признаком целостности пакета является нулевой результат функции XORот всех байтов пакета включая контрольный. Подлежат отработке только пакеты с корректным контрольным байтом. Минимальная длина всего пакета — 4, максимальная — формально 131 (127 байт тело и 4 байта обрамления). Однако максимальную длину пакета ограничивает и время, разрешенное устройству для передачи пакета.

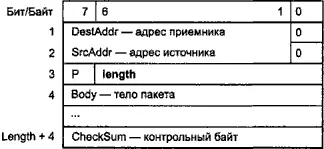

Рис. 11.3. Формат пакета сообщения ACCESS.Bus

Каждому устройству назначается свой адрес, на который оно должно отзываться битами подтверждения при приеме сообщения. Адрес выражают однобайтным числом, причем всегда четным, поскольку в I²C 7-битный адрес дополняется младшим битом RW, нулевым в ACCESS.bus. Адрес 50h всегда назначается хост-компьютеру, адрес 10h зарезервирован для хоста SM-устройств. Адрес 6Eh является «дежурным» адресом, на который отзываются лишь устройства с неназначенным личным адресом. Для личных адресов устройств остаются диапазоны 02-4ЕН; 52-GCh; 70-FEh — 125 адресов с некоторыми исключениями, зарезервированными для фиксированных адресов SM-устройств и мониторов.

Для ACCESS.bus определено 9 протокольных сообщений (у них флаг P=1), обязательных для реализации интерфейсных функций шины (автоконфигурирования). «Полезными» прикладными сообщениями могут обмениваться только сконфигурированные устройства и только после явного разрешения этого обмена.

Ниже перечислены сообщения от хоста к устройствам .

♦ Reset— сброс устройства и перевод его в режим ответа на «дежурный» адрес. Тело состоит из однобайтного кода F0h. Это же сообщение может послать и устройство, обнаружившее на шине помеху в виде устройства-двойника с тем же адресом. Послав это сообщение по своему же собственному адресу, устройство заставит двойника перейти на «дежурный» адрес.

♦ Identification Request— запрос идентификационной строки. Тело состоит из однобайтного кода F1h.

♦ Assign Address— назначение устройству, имеющему совпадающую идентификационную строку, нового адреса. Тело (длина 30) начинается с кода F2h, за которым следует 28-байтный идентификатор устройства, а за ним — байт нового адреса.

♦ Capabilities Request— запрос фрагмента информации о возможностях устройства. В теле за кодом F3h следует 16-битный параметр — смещение требуемых данных относительно начала структуры данных возможностей. Для упрощения логики устройств параметр ограничивается значениями, обеспечивающими чтение первого фрагмента (с нулевым смещением), следующего и переспрос последнего переданного.

♦ Enable Application Report— разрешение передачи прикладных данных. За кодом F5h следует байт кода операции: 00h — запрет, 01 — разрешение.

♦ Presence Check— проверка наличия устройства по данному адресу. За кодом F7h следует нулевой байт (зарезервирован на будущее).

Далее перечислены сообщения от устройств к хосту .

♦ Attention—запрос на конфигурирование (устройство включилось и завершило автоинициализацию). Тело состоит из однобайтного кода E0h.

♦ Identification Reply— ответ на запрос идентификационной строки. Тело (длина 29) содержит код E1h, за которым следует 28-байтная строка идентификации.

♦ Capabilities Reply— ответ на запрос фрагмента описания возможностей. Тело (длина 3-35) начинается с кода E3h, за которым следует 16-битное смещение (см. запрос) и собственно данные (0-32 байт). Хост собирает фрагменты, используя смещение.

Также в спецификации определены дополнительные протокольные сообщения, используемые для управления потреблением, распределением ресурсов и иных целей (у этих сообщений также флаг P=1).
