Карты SD продаются в форматированном виде; при необходимости они могут быть переформатированы на специальном устройстве или хосте SD, имеющем функции форматирования. Нештатное форматирование (например, на компьютере) может привести карту в состояние, негодное для дальнейшего применения, — защита может сработать как дверь, захлопнувшаяся на замок, единственный ключ от которого остался внутри.

Совместимость SD и MMC весьма ограничена. Хосты SD-карт совместимы с картами MMC на физическом уровне; в картах MMC и SD используется одна и та же структура таблицы размещения файлов (FAT), чем обеспечивается совместимость и на уровне записи/чтения файлов. Однако на прикладном уровне программные спецификации «начинки» этих карт могут и различаться. Так, например, в SD MP3-плейеры нельзя вставлять карты MMC — они используют различные форматы данных. Данные общего назначения (не секретные) могут быть перенесены с MMC на SD, но перенос секретных данных хосты не допустят (если хост — не компьютер со взломанным ПО). Хосты MMC-карт с SD-картами несовместимы даже чисто физически (эти карты в слот для MMC не влезут по толщине).

Кроме карт SD-памяти, планируется выпуск и карт ввода-вывода (SD I/O card). В первую очередь рассматривается интерфейс Bluetooth, позволяющий быстро и без проводов синхронизировать данные устройств, имеющих слот SD, друг с другом и с устройствами, уже имеющими этот интерфейс.

Карты Miniature Card предназначены для использования в недорогих устройствах бытовой электроники в качестве сменной флэш-памяти, а также расширения динамической памяти (рис. 9.10). В интерфейсе карт используется линейный доступ к произвольной ячейке памяти с адресуемым объемом до 64 Мбайт. Карты имеют немультиплексированную 16-разрядную шину данных и могут работать в пакетном режиме передачи данных. Также имеется возможность работы с 8-разрядным хостом (старший и младший байты шины запараллеливаются, линия BS8#заземляется). Интерфейс хоста для этих карт конфигурируется на работу в режиме DRAM или флэш-памяти; карты снабжаются микросхемой энергонезависимой памяти идентификации с интерфейсом I²C. Карты имеют прорези для правильного позиционирования и коннектор, обеспечивающий «горячее» (даже для DRAM!) подключение. При установке передний край карты вводят в слот, при этом подключаются контакты «первой очереди»: GND, VCCи CINS#(контакт, замыкающийся на «землю»). Затем карта опускается вниз, прижимаются контакты основного эластомерного разъема и замыкается контакт обнаружения CD#. Карты могут работать с питанием 5 и 3,3 В; для идентификации питания служат сигналы VS1#, VS2#. Карта Miniature Card через переходный адаптер может устанавливаться в слот PC Card типа 2.

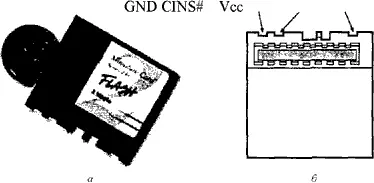

Рис. 9.10. Карта Miniature Card: а — общий вид, б — вид снизу

При работе по интерфейсу DRAM используются линии адреса А[12:0]и управляющие сигналы RAS#, CASH#и CASL#(стробы для старшего и младшего байтов), а также WE#. Карты имеют отдельную линию питания Vccr для регенерации при отключенном основном питании.

При работе по интерфейсу флэш-памяти используются линии адреса А[24:0]и управляющие сигналы ОЕ#(чтение), WE#(запись), СЕН#и CEL#(выборка для старшего и младшего байтов).

Дисковая память имеет стандартную поддержку на уровне BIOS и операционной системы. Поддержка дисков со стороны BIOS заключается в предоставлении вышестоящим уровням программного обеспечения возможности чтения и записи секторов диска, форматирования трека и выполнения вспомогательных функций. Эти возможности предоставляются программным вызовом прерывания BIOS Int 13h— дискового сервиса. Дисковый сервис BIOS предназначен для изоляции вышестоящего ПО (ОС и приложений) от подробностей реализации дисковой системы.

Дисковый сервис Int 13hработает на уровне физических устройств , называемых также физическими приводами (physical drive). Традиционный дисковый сервис имеет программный интерфейс, сохранившийся еще со времен IBM PC/XT. Он позволяет оперировать с дисками размером до 528 Мбайт (см. [1, 4, 9]). Когда появились диски большего размера, в традиционный дисковый сервис ввели расширение (алгоритмы преобразования), позволяющее преодолеть этот барьер и, теоретически, работать с дисками объемом до 8,4 Гбайт. Для работы с большими дисками введены новые функции BIOS Int 13hc интерфейсом, совершенно не похожим на традиционный.
