Михаил Гук - Аппаратные интерфейсы ПК. Энциклопедия

Таблица 9.3. Интерфейс ATA (IDE)

1 Тип сигнала для устройства: I — вход, О — выход, I/O — двунаправленный, TS — тристабильный, OK — открытый коллектор. Для хост-адаптера значения I и О имеют противоположный смысл.

2 У старых устройств сигнал может иметь тип OK (при разнотипных сигналах на одной шине возможен конфликт).

3 Сигналы, приведенные после символа /, используются только в режиме Ultra DMA (ATA-4).

4 У ведущего устройства — вход, у ведомого — выход.

5 У ведомого устройства — только выход.

6 Контакты 41–44 используются только для миниатюрных дисков.

7 Начиная с ATA-3 — только CSEL.

8 Начиная с ATA-3 зарезервирован.

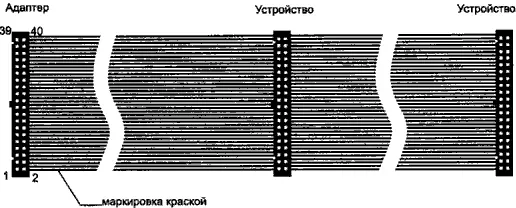

Рис. 9.2. Интерфейсный кабель ATA

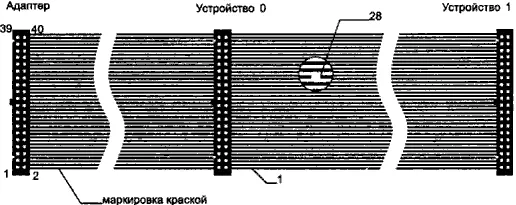

Рис. 9.3. Ленточный кабель интерфейса ATA с кабельной выборкой

Начиная с ATA/ATAPI-4 в шлейфах узаконили кабельную выборку и для подключения устройства 1 определили средний коннектор. В нем контакт 28 либо не соединен с проводом, либо просто отсутствует. Вполне понятно, что при использовании кабельной выборки хост-контроллер подключать к среднему коннектору нельзя (как и к правому на рис. 9.3). Если номер устройства назначается джампером, то для 40-проводного кабеля можно подключать устройства и хост-контроллер к любым коннекторам произвольно (но желательно избегать «висячих» концов).

Для устойчивой работы в режиме Ultra DMA рекомендуется применение 80-проводных кабелей, обеспечивающих чередование сигнальных цепей и проводов схемной земли ( GND). Такие кабели требуются для режимов UltraDMA выше 2 (скорость выше 33 Мбайт/с). Эти кабели разделываются на специальные разъемы, имеющие 40-контактные гнезда с обычным назначением контактов, но ножевые контакты для врезки 80 проводов. В шлейфе для схемной земли используются либо все четные, либо все нечетные провода — это зависит от применяемых разъемов (на них должна быть маркировка EVN GNDили ODD GNDсоответственно). Установка на одном шлейфе разнотипных разъемов недопустима (тогда все 80 проводов окажутся соединенными вместе). На 80-проводном кабеле в разъеме для подключения контроллера контакт 34 соединен с шиной GNDи не соединен с проводом шлейфа; этим обеспечивается идентификация типа кабеля ( CBLID). Провод шлейфа соединяет контакты 34 разъемов устройств, что обеспечивает прохождение сигнала PDIAG#от ведомого устройства к ведущему. С учетом возможности кабельной выборки на 80-проводном шлейфе положение коннекторов уже однозначно.

♦ Коннектор хост-контроллера расположен на конце шлейфа, у него контакт 34 заземлен и не соединен со шлейфом. Корпус коннектора должен быть синего цвета.

♦ Коннектор устройства 0 расположен на противоположном конце шлейфа, у него все контакты соединены со шлейфом. Корпус коннектора должен быть черного цвета.

♦ Коннектор устройства 1 (необязательный) расположен в середине шлейфа, у него контакт 28 не соединен со шлейфом. Корпус коннектора должен быть серого цвета.

Если кабельная выборка не используется, то устройства 0 и 1 можно менять местами.

Спецификация ATA «узаконивает» как 40-контактный интерфейсный разъем, так и 4-контактный разъем питания (рис. 9.4), но для малогабаритных устройств питание может подаваться по 44-проводному интерфейсному кабелю.
