Интерфейс ИРПР может быть программно реализован через обычный LPT-порт, но для устранения перегрузки выходных линий согласующие резисторы из принтера желательно удалить. Порт, перегруженный по выходу, может преподносить всякого рода сюрпризы (естественно, неприятные и трудно диагностируемые).

Из последовательных интерфейсов в принтерах чаще всего используется RS-232C для подключения к СОМ-порту. Встречаются принтеры с последовательными интерфейсами «токовая петля» или RS-422, которые подключаются к СОМ-порту через специальные переходники. Принтеры работают всегда по асинхронному протоколу передачи и, как правило, позволяют настраивать конфигурацию последовательного интерфейса. Задается частота передачи, формат посылки (число информационных, старт- и стоп-битов, контроль паритета) и протокол управления потоком: программный XON/ XOFFили аппаратный RTS/ CTS. Подключение принтеров и плоттеров к СОМ-порту требует применения кабеля, соответствующего выбранному протоколу, схемы кабелей приведены на рис. 8.6 и 8.7. Аппаратный протокол предпочтительнее — стандартный драйвер СОМ-порта пользуется именно им. Естественно, параметры интерфейса принтера должны соответствовать параметрам, заданным для задействованного СОМ-порта. Порт конфигурируется, например, DOS-командой MODE. Заметим, что при печати средствами DOS (командами COPYили PRINT) прерывания от порта не используются.

Рис. 8.6. Кабель подключения принтера с протоколом RTS-CTS

Рис. 8.7. Кабель подключения принтера по протоколу XON/XOFF

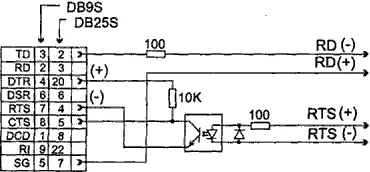

Если принтер имеет интерфейс «токовая петля», то для него потребуется преобразователь сигналов, простейшая схема которого приведена на рис. 8.8. Здесь принтер подключается по токовой петле к СОМ-порту с аппаратным управлением потоком. Для получения двуполярного сигнала, требуемого для входных сигналов СОМ-порта, применяется питание от интерфейса.

Рис. 8.8. Подключение принтера с интерфейсом «токовая петля 20 мА» к СОМ-порту

Вывод на принтер через порт LPT в стандартном режиме (SPP) по интерфейсу Centronics имеет поддержку на уровне BIOS. Поддержка всех других режимов работы порта (Fast Centronics, ECP) осуществляется только дополнительными драйверами или средствами ОС. Сервисы BIOS Int 17hобеспечивают инициализацию, вывод байта данных и опрос состояния принтера. Перехват прерывания Int 17hявляется удобным способом внедрения собственных драйверов принтера. Потребность в них может возникать при подключении к порту принтера с интерфейсом ИРПР или необходимости перекодировки символов.

Печать содержимого экрана (Print Screen) поддерживается прерыванием BIOS Int 05h. Обработчик этого прерывания посимвольно выводит содержимое видеопамяти (в текстовом режиме) на порт LPT1. Обработчик пользуется ячейкой 0050:0000 для отражения своего текущего состояния: 00 — неактивен, 01 — выполняется печать, FF — во время последнего вызова произошла ошибка ввода-вывода. Прерывание Int 05hвызывается обработчиком аппаратного прерывания от клавиатуры ( Int 09h), когда обнаруживается нажатие клавиши PrintScreen( PrtSc).

Для подключения дисплея (монитора) к графическому адаптеру компьютера используются специализированные/интерфейсы, по которым передается информация о мгновенном значении яркости базисных цветов (RGB) и сигналы строчной и кадровой синхронизации. Способ передачи уже прошел первый виток спирали развития: от дискретного интерфейса первых адаптеров (MDA, CGA, EGA) через аналоговый интерфейс VGA снова возвращаются к цифровому способу (DVI, P&D, DFP). Интерфейсы мониторов в большинстве своем стандартизованы организацией VESA (www.vesa.org).

Видеоинтерфейсы используются для вывода информации на обычные телеприемники и телевизионные мониторы, а также ввода видеоданных в компьютер. Видеоданные в цифровом виде могут передаваться и приниматься по шине Fire Wire, а также по USB версии 2.0.
